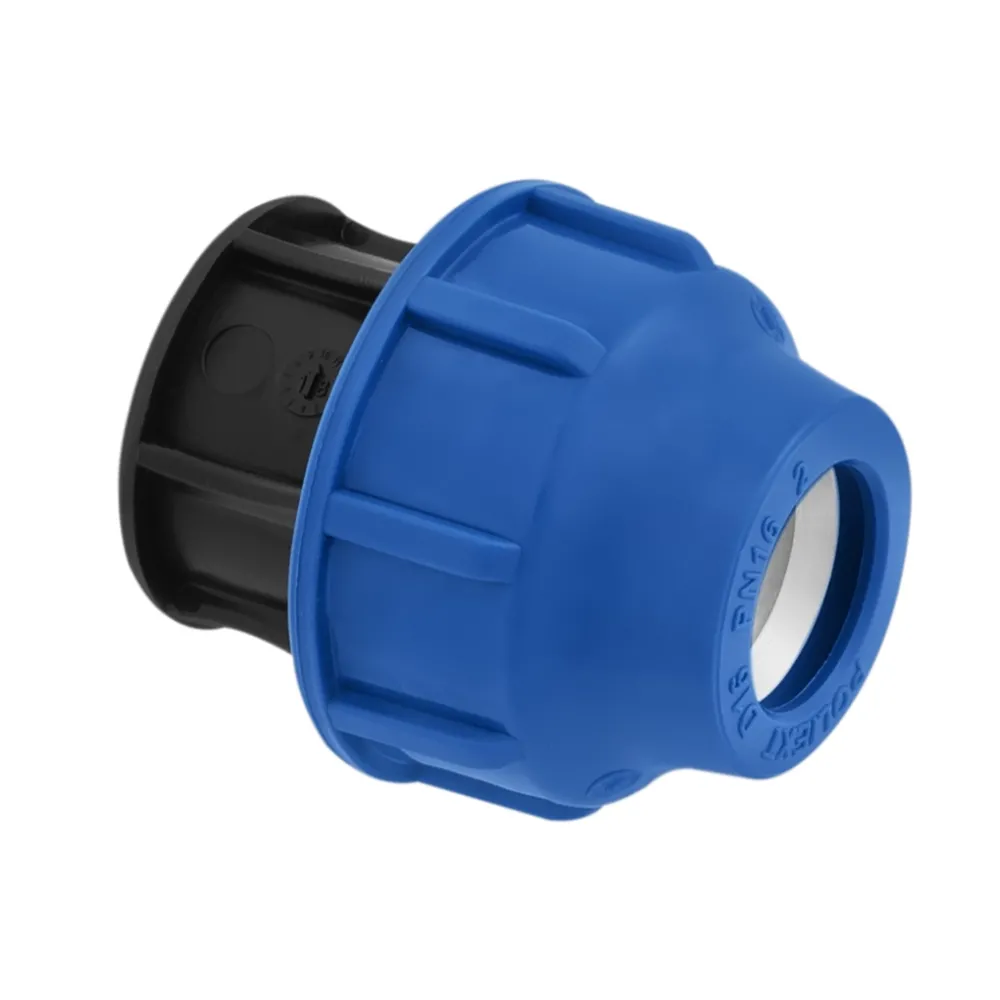

Poliext završni element PN 16 za PE cev

Poliext završni element je kompresioni fiting koji zatvara kraj PE cevovoda, sprečavajući isticanje vode i održavajući sistem zatvorenim i pod stabilnim pritiskom. Osim zaptivanja, zahvaljujući demontažnoj konstrukciji služi i kao lako dostupna tačka za povremeno ispiranje linije od nataloženog peska, mulja i drugih nečistoća.

Prednosti

• Zatvara kraj PE cevi bez potrebe za zavarivanjem ili lepljenjem
• Matica sa 4 do 6 navoja obezbeđuje jaču vezu i veću otpornost na izvlačenje cevi
• Kvalitetan EPDM dihtung sa silikonskim premazom garantuje pouzdano zaptivanje
• Demontažna konstrukcija omogućava lako uklanjanje, na primer radi ispiranja linije
• Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu

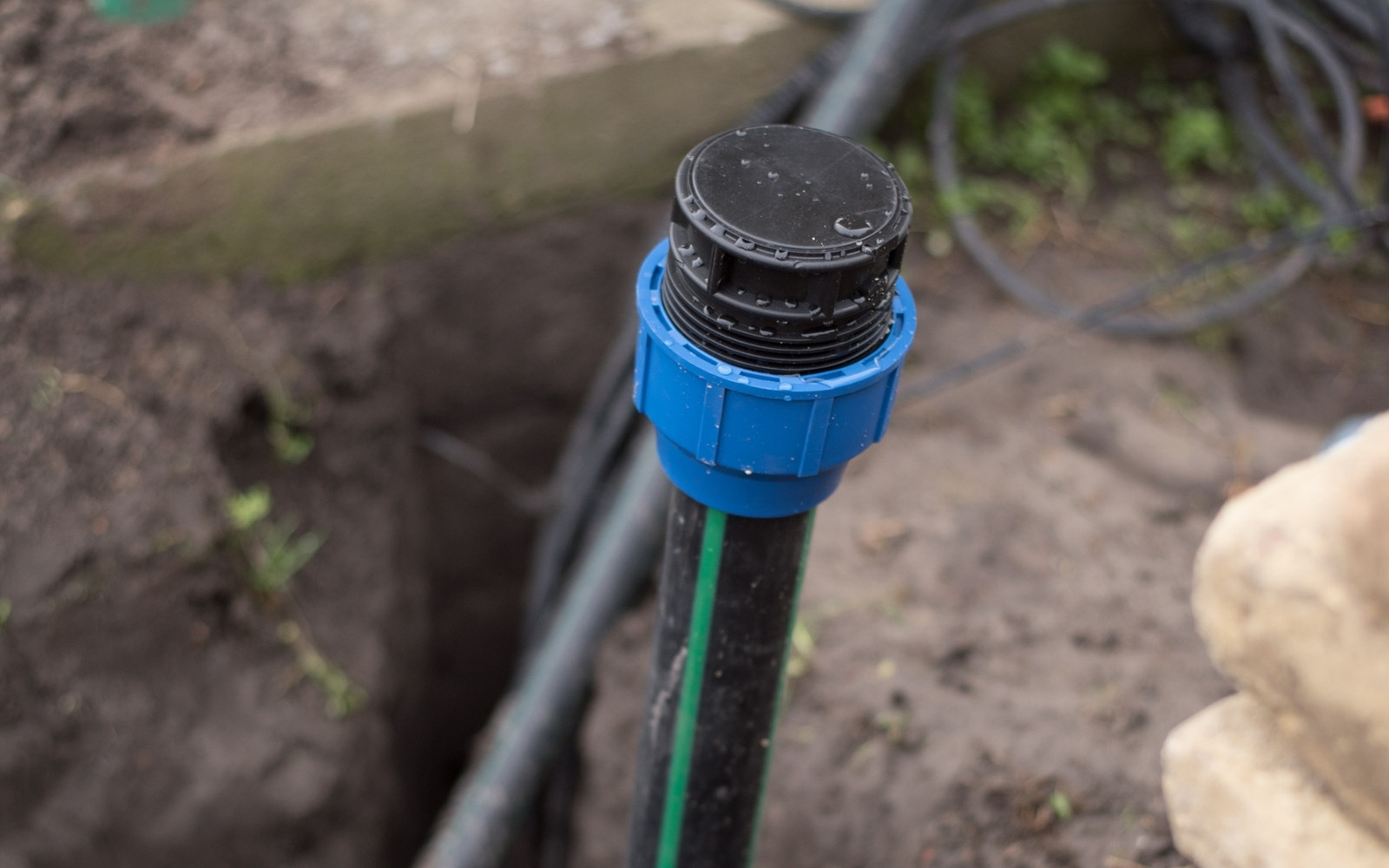

Poliext završni element PN 16 montiran na kraju PE cevi

Konstrukcija i materijali

• Telo — crni polipropilen (PP); jedan kompresioni priključak za PE cev, sa zatvorenim krajem
• Matica — plavi polipropilen (PP), sa 4 do 6 navoja koji obezbeđuju jače prianjanje i bolju otpornost na izvlačenje cevi
• Stezni prsten — poliacetal (POM); otvoren, što mu omogućava da se širi prilikom montaže i lakše postavi na cev; oštri i jaki zupci obezbeđuju otpornost na pritisak i izvlačenje, čak i u slučaju hidrauličkog udara
• Potisni prsten — crni polipropilen (PP); čvrsto stoji u telu fitinga i drži dihtung na mestu čak i kada se matica ponovo sklapa ili rasklapa, a po potrebi se uklanja bez alata
• Dihtung — EPDM guma sa silikonskim premazom; ciljano predimenzionisan, zaptivanje ostvaruje deformacijom koja popunjava ležište u telu fitinga i stvara tačkasti kontakt sa zaptivnim površinama sposoban da zadrži visok pritisak; pozicioniran tako da se ne uvija prilikom uvlačenja cevi, uz uslov da je potisni prsten ostao u originalnom položaju; može se izvaditi, očistiti i ponovo upotrebiti, a dostupan je i kao rezervni deo

Radni pritisak završnog elementa iznosi do 16 bara za veličine 16–75 mm, odnosno do 12,5 bara za veličine 90–110 mm. Fiting poseduje sertifikate DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA i OIB.

Napomena: sertifikati DVGW, KIWA, WIEN-ZERT, ITC, UBA i OIB važe za veličine od Ø20 mm do Ø75 mm — ne važe za 16mm, ni za 90mm i 110mm.

Gde i kako se koristi

Završni element se koristi za trajno ili privremeno zatvaranje kraja PE cevovoda — na primer na kraju razvodnog voda, na mestu predviđenom za budući nastavak instalacije, ili prilikom ispitivanja sistema pod pritiskom pre puštanja u rad. Zahvaljujući demontažnoj konstrukciji, isti element se lako skida i vraća, što ga čini pogodnim i za povremeno ispiranje linije od nataloženih čestica. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode.

Montaža — na šta obratiti pažnju

Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada. Ako matica nije do kraja pritegnuta, može doći do curenja na dihtungu ili do istiskivanja cevi iz fitinga pod pritiskom.

Kod veličina od 16 do 40 mm matica se pritiže rukom, bez alata. Kraj cevi mora biti ravno odsečen i očišćen od strugotine pre uvlačenja u telo fitinga. Redosled ugradnje prikazan je na fotografiji.

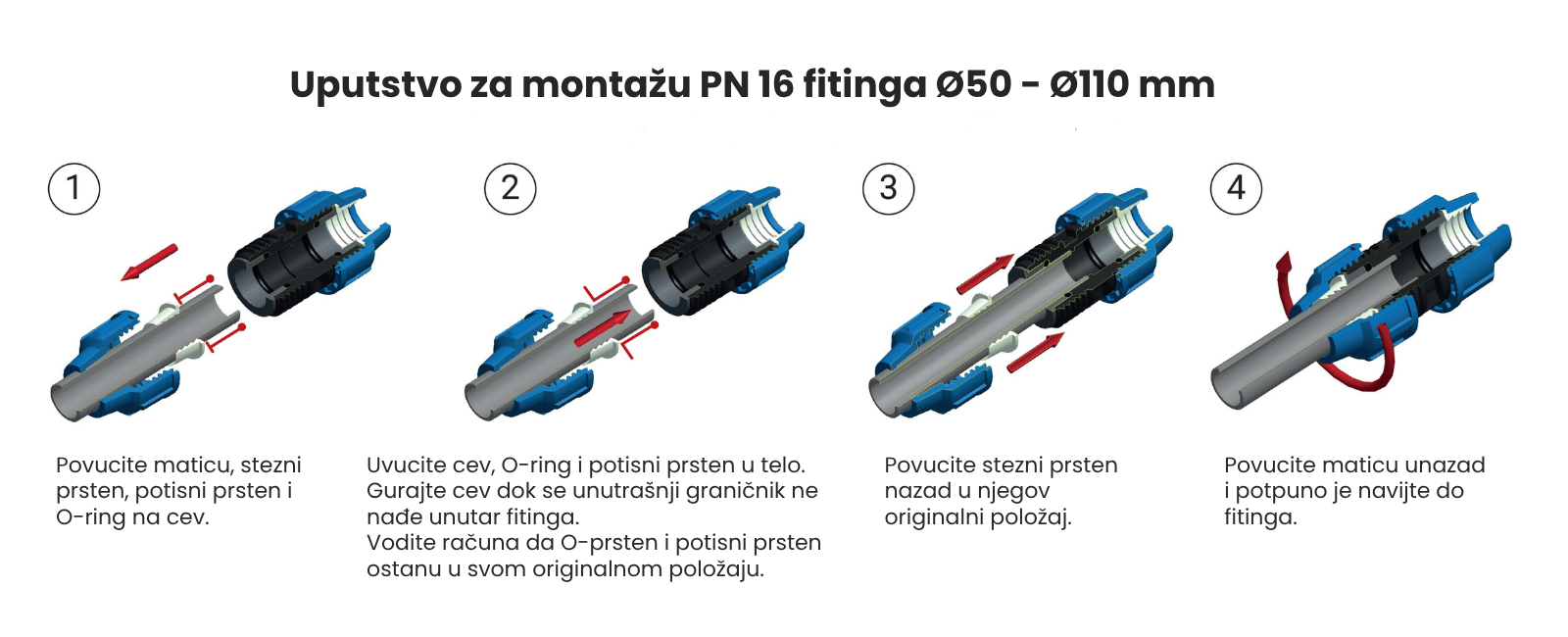

Kod prečnika 50 mm i većih pritezanje matice zahteva ključ za spojnice ili drugi odgovarajući alat, kako bi se postiglo potpuno naleganje. Postupak sledi isti princip kao kod manjih veličina, uz veću silu pritezanja. Koraci su prikazani na fotografiji.

Za veličine 90 i 110 mm Poliext predviđa i alternativni redosled montaže, koji olakšava rad na terenu. Cev se prvo uvuče u telo fitinga, a matica se zatim prilagođava do pravilnog položaja. Postupak je prikazan na fotografiji.

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Označavanje — ISO 17885
• Upravljanje kvalitetom — ISO 9001
• Otpornost na izvlačenje — ISO 3501
• Otpornost na unutrašnji pritisak pri savijanju — ISO 3503, DIN 8076
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076
• Otpornost na unutrašnji pritisak (1000 časova) — ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076
• Namena za cevi — Polietilenske (PE) cevi, prema EN 12201
