- Kompresiona spojnica za PE cevi i fitinge u instalacijama pod pritiskom
- Za spojnice 16–75 mm maksimalni radni pritisak je do 16 bar, a za 90–110 mm je do 12,5 bara
- Čvrsta konstrukcija od polipropilena i poliacetala, uz jak stezni prsten i otpornosti na izvlačenje
- Zaptivanje se ostvaruje pomoću kvalitetnog EPDM O-prstena sa silikonskim premazom
- Navoj prema ISO 7-1 standardu - prilikom postavljanja koristiti teflon traku
- Pouzdan rad, dug radni vek, uz brzo sklapanje i ponovno rastavljanje pri servisu
Veličina priključka:
109,40 RSD
- Opis proizvoda
- Specifikacije
- Dokumenta

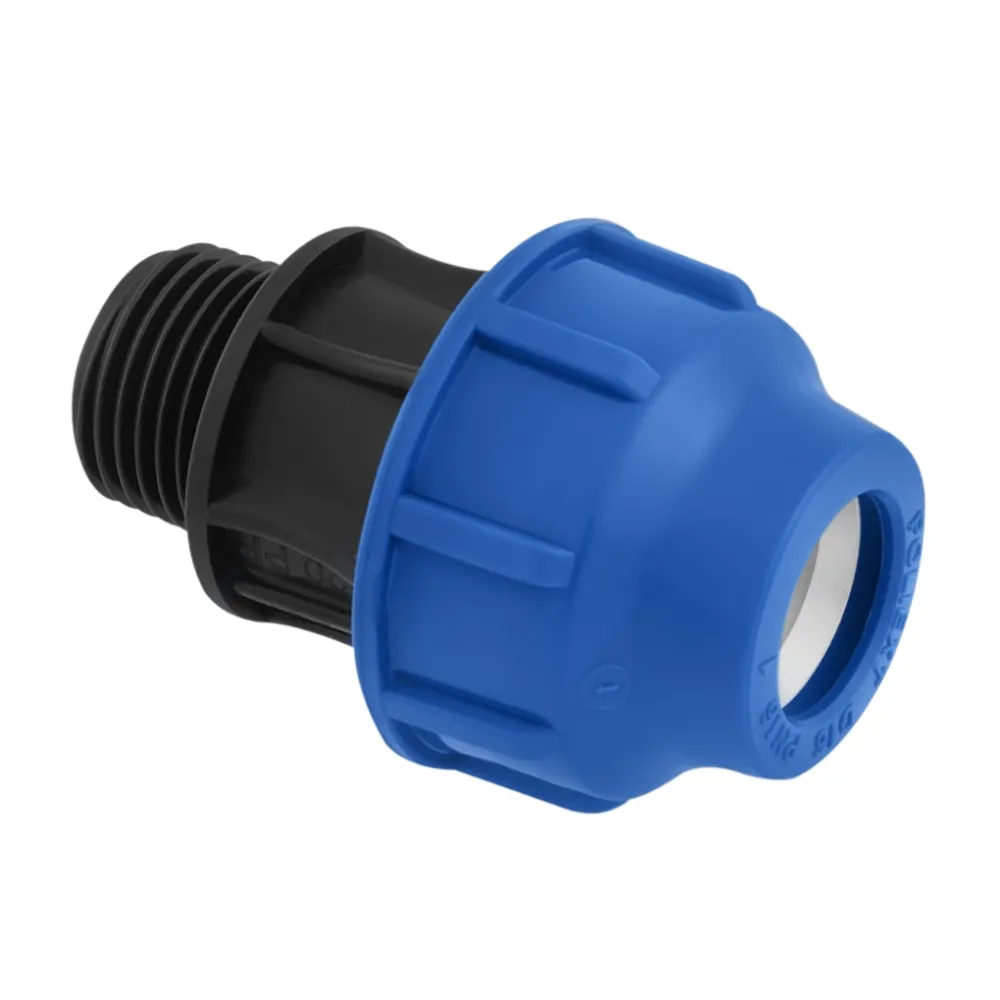

Poliext spojnica PN 16 za PE cevi i fitinge, spoljašnji navoj
Poliext spojnica sa spoljašnjim navojem je kompresioni fiting koji u pravoj liniji spaja PE cev i fiting sa unutrašnjim navojem, bez lepljenja ili zavarivanja cevi.
Prednosti
- Spaja PE cev i fiting sa unutrašnjim navojem u pravoj liniji, bez potrebe za dodatnim adapterom
- Matica sa 4 do 6 navoja obezbeđuje jaču vezu i veću otpornost na izvlačenje cevi
- Kvalitetan EPDM dihtung sa silikonskim premazom garantuje pouzdano zaptivanje na kompresionom kraju
- Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
- Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa
Konstrukcija i materijali
- Telo — crni polipropilen (PP); u pravoj liniji, sa jednim kompresionim priključkom za PE cev i jednim navojnim izvodom
- Matica — plavi polipropilen (PP), sa 4 do 6 navoja koji obezbeđuju jače prianjanje i bolju otpornost na izvlačenje cevi
- Stezni prsten — poliacetal (POM); otvoren, što mu omogućava da se širi prilikom montaže i lakše postavi na cev; oštri i jaki zupci obezbeđuju otpornost na pritisak i izvlačenje, čak i u slučaju hidrauličkog udara
- Potisni prsten — crni polipropilen (PP); čvrsto stoji u telu fitinga i drži dihtung na mestu čak i kada se matica ponovo sklapa ili rasklapa, a po potrebi se uklanja bez alata
- Dihtung — EPDM guma sa silikonskim premazom; ciljano predimenzionisan, zaptivanje ostvaruje deformacijom koja popunjava ležište u telu fitinga i stvara tačkasti kontakt sa zaptivnim površinama sposoban da zadrži visok pritisak; pozicioniran tako da se ne uvija prilikom uvlačenja cevi, uz uslov da je potisni prsten ostao u originalnom položaju; može se izvaditi, očistiti i ponovo upotrebiti, a dostupan je i kao rezervni deo
- Navoj — spoljašnji (muški), prema ISO 7-1; pri montaži se prekriva teflon trakom radi zaptivanja
Radni pritisak spojnice iznosi do 16 bara za veličine 16–75 mm, odnosno do 12,5 bara za veličine 90–110 mm. Fiting poseduje sertifikate DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA i OIB.
Napomena: sertifikati DVGW, KIWA, WIEN-ZERT, ITC, UBA i OIB važe za veličine od Ø20 mm do Ø75 mm — ne važe za 16mm, ni za 90mm i 110mm.
Gde i kako se koristi

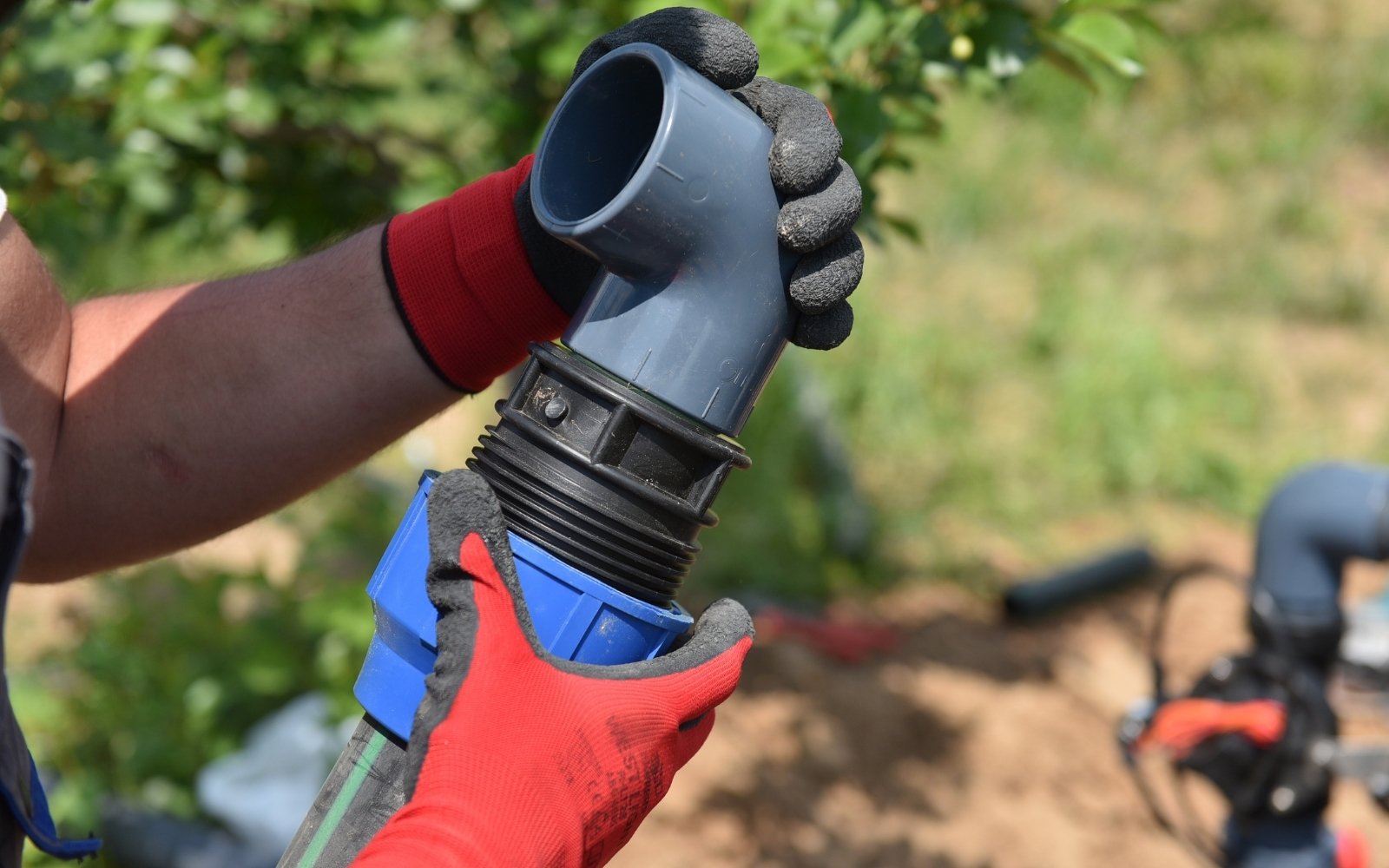

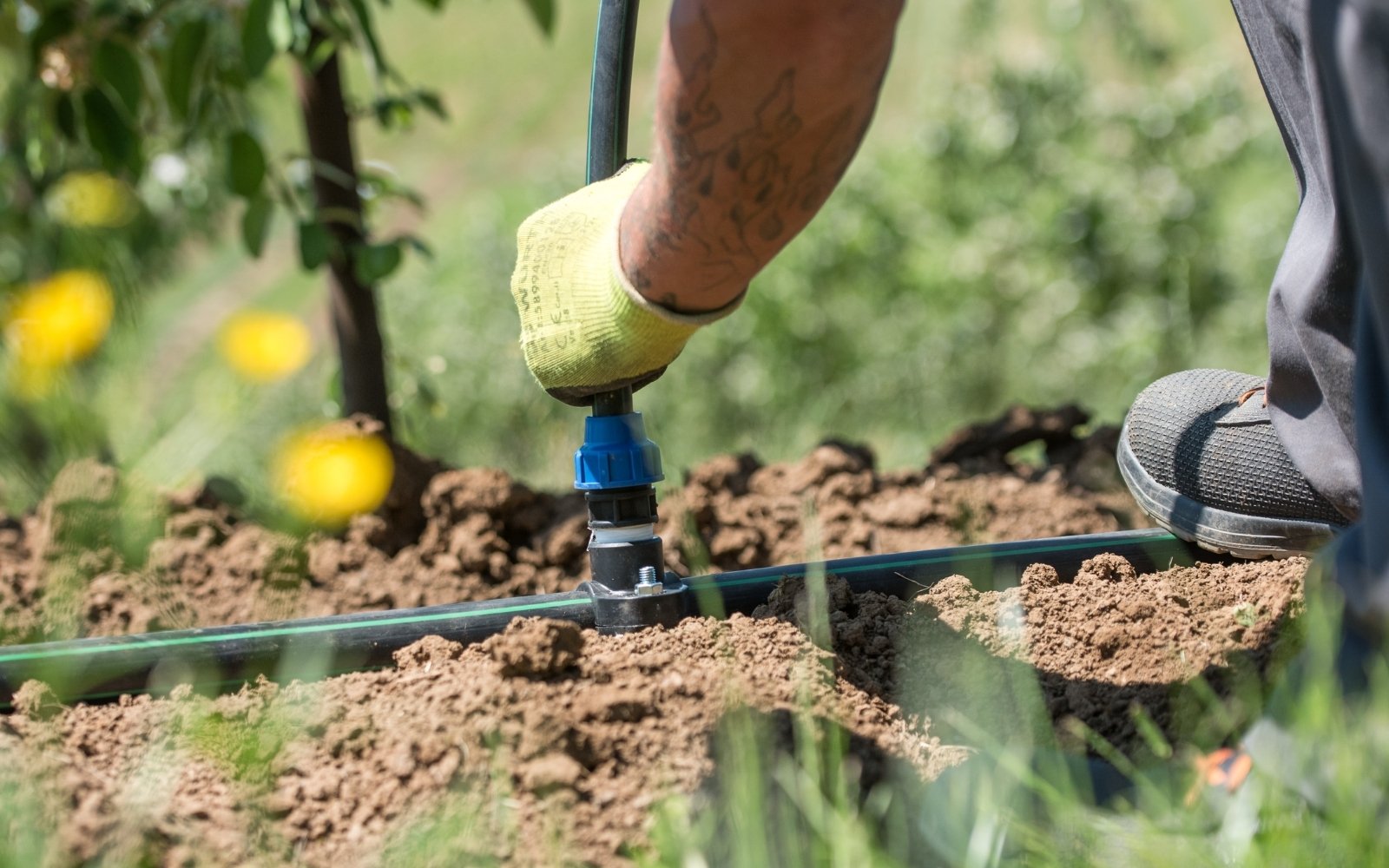

Spojnica se koristi kada je potrebno u pravoj liniji spojiti PE cev sa fitingom koji ima unutrašnji navoj — na primer pri priključenju na obujmicu na glavnom vodu, ventil, slavinu ili drugu opremu sa navojem. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode.
Montaža — na šta obratiti pažnju
Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada. Ako matica nije do kraja pritegnuta, može doći do curenja na dihtungu ili do istiskivanja cevi iz fitinga pod pritiskom. Navojni izvod se povezuje direktno na fiting sa unutrašnjim navojem, uz teflon traku na navoju radi zaptivanja.
Kod veličina od 16 do 40 mm matica se pritiže rukom, bez alata. Kraj cevi mora biti ravno odsečen i očišćen od strugotine pre uvlačenja u telo fitinga. Redosled ugradnje prikazan je na fotografiji.
Kod prečnika 50 mm i većih pritezanje matice zahteva ključ za spojnice ili drugi odgovarajući alat, kako bi se postiglo potpuno naleganje. Postupak sledi isti princip kao kod manjih veličina, uz veću silu pritezanja. Koraci su prikazani na fotografiji.
Za veličine 90 i 110 mm Poliext predviđa i alternativni redosled montaže, koji olakšava rad na terenu. Cev se prvo uvuče u telo fitinga, a matica se zatim prilagođava do pravilnog položaja. Postupak je prikazan na fotografiji.
Standardi i tehnički referentni okviri
- Dizajn — ISO 17885
- Dimenzije — ISO 3126
- Navoji — ISO 7-1
- Označavanje — ISO 17885
- Upravljanje kvalitetom — ISO 9001
- Otpornost na izvlačenje — ISO 3501
- Otpornost na unutrašnji pritisak pri savijanju — ISO 3503, DIN 8076
- Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076
- Otpornost na unutrašnji pritisak (1000 časova) — ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076
- Namena za cevi — Polietilenske (PE) cevi, prema EN 12201
| Parametar | Vrednost |
|---|---|
| Naziv proizvoda | Poliext spojnica PN 16 za PE cevi i fitinge, spoljašnji navoj |
| Veličine | 16×1/2″ do 110×4″ |
| Radni pritisak (16–75mm) | do 16 bar |
| Radni pritisak (90mm, 110mm) | do 12,5 bar |
| Telo | Crni polipropilen (PP) |
| Matica | Plavi polipropilen (PP) |
| Stezni prsten | Poliacetal (POM) |
| Potisni prsten | Crni polipropilen (PP) |
| Dihtung | EPDM guma sa silikonskim premazom |
| Navoj | Spoljašnji (muški), ISO 7-1 |
| Broj navoja na matici | 4–6 |
| Kompatibilnost cevi | PE80, PE100 prema EN 12201 |
| Namena | Spajanje PE cevi i fitinga sa unutrašnjim navojem u pravoj liniji |
| Kvalitet sirovine | Primarna sirovina, sertifikovano za pijaću vodu |
| Sertifikati* | DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA, OIB |
| Dizajn — standard | ISO 17885 |
| Dimenzije — standard | ISO 3126 |
| Navoji — standard | ISO 7-1 |
| Označavanje — standard | ISO 17885 |
| Upravljanje kvalitetom — standard | ISO 9001 |
| Otpornost na izvlačenje — standard | ISO 3501 |
| Otpornost na unutrašnji pritisak pri savijanju — standard | ISO 3503, DIN 8076 |
| Otpornost na unutrašnji pritisak (1 čas) — standard | ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076 |
| Otpornost na unutrašnji pritisak (1000 časova) — standard | ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076 |
*DVGW, KIWA, WIEN-ZERT, ITC, UBA i OIB važe za veličine od 20mm do 75mm — ne važe za 16mm, 90mm i 110mm.
