Povežite ventile bez kablova, lakše upravljajte navodnjavanjem i proširite sistem bez kopanja i dodatnih građevinskih radova.
Ako se sistem za navodnjavanje postavlja na potpuno novoj površini, ili se postojeći sistem naknadno proširuje, vrlo brzo se pokaže da na terenu stvari retko ostanu jednostavne kao na crtežu. I kada je projekat dobro urađen, u praksi se javljaju otežavajuće okolnosti: treba dovesti upravljanje do ventila ispod staze, pored parkinga, kroz već uređeno dvorište ili između redova u voćnjaku, a to često znači dodatno kopanje, razvlačenje bakarnih kablova i radove koje bi svi najradije izbegli. Kada se tome doda činjenica da klasično podešen sistem zaliva po fiksnom rasporedu, bez obzira na kišu, temperaturu ili stanje tla, postaje jasno da pravi izazov nije samo pustiti vodu, već upravljati zalivanjem precizno, praktično i bez stalnog odlaska na teren.
Upravo zato sve više pažnje privlače rešenja koja spajaju bežično povezivanje ventila i online upravljanje sistemom. Hunter WVL bežični linkovi za ventile i WVOM-E modul rešavaju problem razvođenja signalnih kablova do udaljenih zona, dok Hunter HCC i Hunter ICC2 vremenski programatori omogućavaju da se navodnjavanje prilagođava uslovima na terenu i kontroliše na daljinu, uz bolji pregled rada sistema i bržu reakciju kada se pojavi problem.
Dva nivoa automatizacije: bežično povezivanje ventila i upravljanje zalivanjem
Kada se govori o automatizaciji navodnjavanja, na7jčešće se prvo pomisli na programator koji uključuje i isključuje zone po zadatom rasporedu. Međutim, u praksi automatizacija obuhvata dva odvojena nivoa koji se međusobno dopunjuju.
Prvi nivo odnosi se na način na koji upravljački signal uopšte stiže do ventila na terenu. U klasičnim sistemima to podrazumeva bakarne kablove od programatora do svake ventilske kutije, bez obzira na udaljenost i uslove na terenu. Kod savremenijih rešenja, kao što su Hunter WVL bežični linkovi za ventile u kombinaciji sa WVOM-E modulom, a po potrebi i RPT-E solarnim repetitorom, taj signal može da se prenosi bežično, bez ijednog metra signalnog kabla između programatora i ventila.
Drugi nivo odnosi se na samo upravljanje zalivanjem — odnosno na to kako sistem određuje kada treba zalivati, koliko dugo i kako korisnik prati njegov rad. Klasičan programator izvršava raspored koji je unapred ručno podešen, dok Hunter HCC sa Hydrawise softverom i Hunter ICC2 sa Centralus platformom omogućavaju da se zalivanje prilagođava vremenskim uslovima, podacima sa senzora i stanju sistema, uz podešavanje sa telefona ili računara i brže reagovanje kada se pojavi problem.
Kada se ova dva nivoa povežu, dobija se sistem koji nije samo automatizovan u radu, već i jednostavniji za postavljanje, proširenje i svakodnevnu kontrolu. Zato prvi korak ka modernijem navodnjavanju često počinje upravo od načina na koji su ventili povezani sa programatorom.
| Nivo automatizacije | Šta rešava | Ograničenje klasičnog sistema |
|---|---|---|
| Bežično povezivanje ventila | Kako upravljački signal stiže od programatora do ventila | Bakarni kablovi zahtevaju kopanje, provlačenje ispod staza i dodatne radove |
| Upravljanje zalivanjem | Kako sistem određuje kada i koliko da zaliva, i kako korisnik prati rad sistema | Fiksni raspored, bez prilagođavanja uslovima i bez daljinskog upravljanja |
Hunter WVL — bežično povezivanje ventila putem radio signala

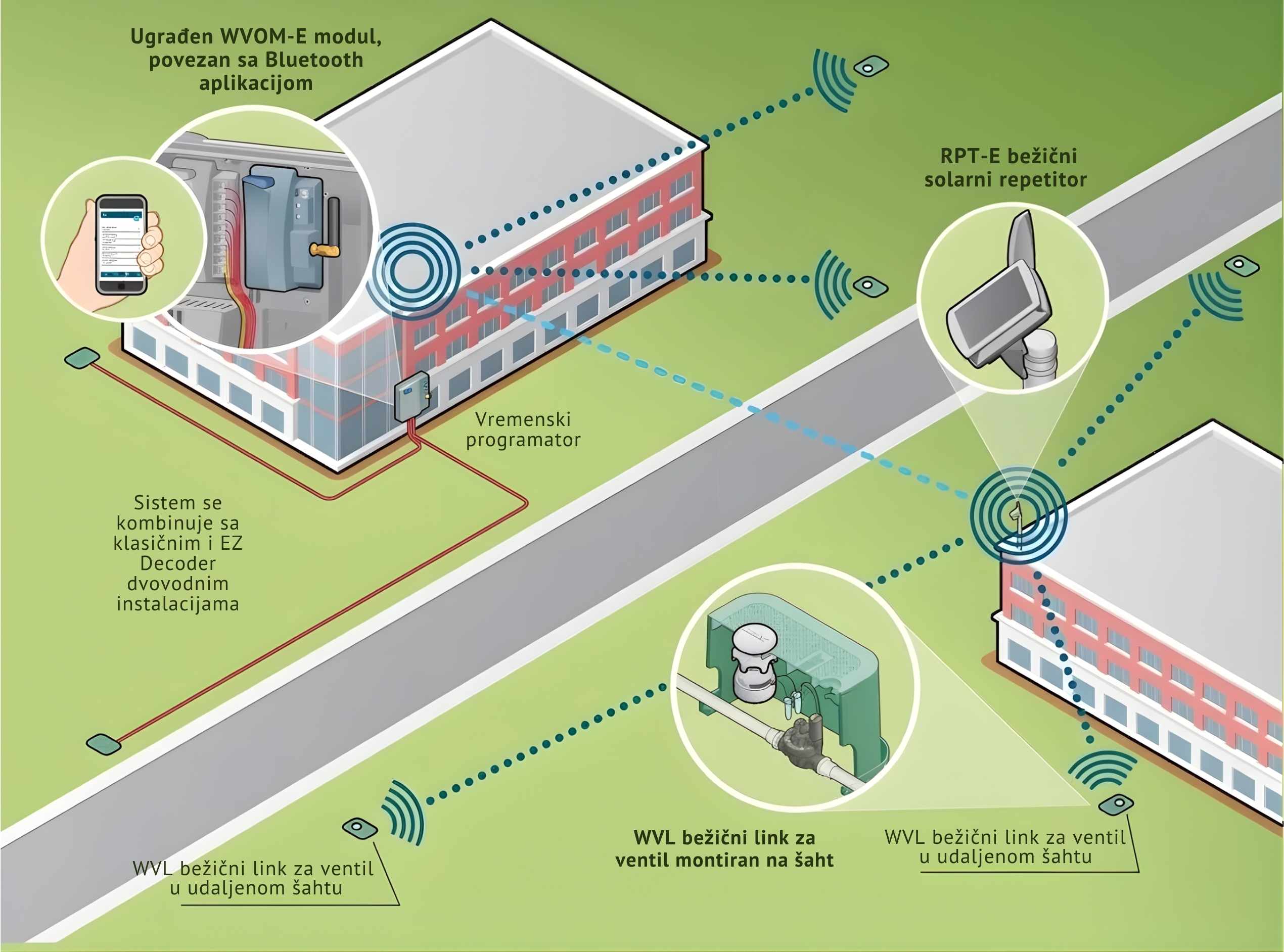

Hunter WVL sistem omogućava da se ventili povežu sa programatorom putem LoRa bežične radio veze, bez razvlačenja signalnih kablova kroz teren. Umesto klasičnog vođenja bakarnih žica od programatora do svakog šahta sa ventilima, upravljački signal se prenosi bežično, što u praksi znači manje kopanja, manje probijanja staza i manje dodatnih radova samo da bi se došlo do udaljenog ventila. Zbog takvog načina rada ovaj sistem zahteva baterijski 9V DC solenoid.
Hunter WVL sistemom moguće je bežično povezati i do 54 ventila sa jednim programatorom.
Sistem se sastoji od nekoliko komponenti koje zajedno čine funkcionalnu celinu:
- WVOM-E modul — ugrađuje se u Hunter HCC ili ICC2 programator i služi kao bežični izlazni modul koji šalje komande ka terenu
- WVL link — postavlja se u šaht sa ventilom ili ventilima, prima signal i aktivira ventil.
U zavisnosti od broja ventila u istom šahtu, koristi se WVL-100-E za jedan ventil, WVL-200-E za dva ili WVL-400-E za do četiri ventila - RPT-E solarni repetitor — dodaje se kada između programatora i ventila postoji veća udaljenost ili prepreka u prostoru, kako bi se proširio domet bežične komunikacije
- Hunter WVL Bluetooth aplikacija — besplatna mobilna aplikacija potrebna za instalaciju, dodelu stanica, povezivanje WVL jedinica sa sistemom i osnovnu dijagnostiku tokom puštanja u rad i servisiranja
Upravo ta mogućnost da se signal prenese bez kabla čini WVL posebno korisnim u situacijama sa kojima se u praksi najčešće susrećemo: dvorišta sa gotovim stazama i popločanim površinama gde je kopanje nepoželjno, poslovni objekti sa parkinzima i platoima ispod kojih je provlačenje kablova skupo i komplikovano, javne zelene površine gde postoji podzemna infrastruktura, ili voćnjaci i vinogradi gde kablovi između redova smetaju mehanizaciji i lako se oštećuju pri obradi zemljišta. Isto važi i za proširenja postojećih sistema — kada treba dodati novu zonu, WVL sistem za bežično povezivanje ventila sa programatorom omogućava da se to uradi bez ponovnog kopanja i razvlačenja kablova.
Naučna istraživanja dodatno potvrđuju praktičnu vrednost ovakvog pristupa. U radu objavljenom u časopisu Computers and Electronics in Agriculture opisan je bežični sistem za upravljanje ventilima testiran u realnim uslovima vinograda, sa mrežom koja je upravljala sa 54 ventila, što pokazuje da se ovakav koncept može pouzdano primeniti i u složenijim sistemima navodnjavanja. [1] Hunter WVL taj princip prenosi u komercijalnu praksu, uz deklarisani domet do oko 600 m u optičkoj vidljivosti, a više uz repetitor, pri čemu stvarni domet zavisi od terena, vegetacije, zgrada i drugih uslova na lokaciji.
Kompletnu ponudu komponenti za ovaj sistem možete pogledati u kategoriji bežičnog povezivanja ventila.
Bežično povezivanje ventila rešava pitanje kako signal stiže do ventila, ali jednako je važno i kako sistem odlučuje kada treba zalivati i kako korisnik prati njegov rad.
Hydrawise i Centralus — kada vam telefon postane kontroler za navodnjavanje
Bežično povezivanje ventila rešava kako signal stiže od programatora do ventila. Ali jednako je važno i kako korisnik prati rad sistema, menja raspored zalivanja i reaguje na promene — bez odlaska do programatora. Za to služe Hunter-ove softverske platforme za online upravljanje.
- Hydrawise radi uz Hunter HCC programator i namenjen je privatnim i manjim komercijalnim sistemima. Korisnik sa telefona ili računara može da menja raspored zalivanja, prati rad svake zone, dobija obaveštenja o problemima i prilagođava sistem kada se promene vremenski uslovi — bez potrebe da bude pored programatora.
- Centralus radi uz Hunter ICC2 programator i namenjen je većim komercijalnim i javnim površinama. Omogućava daljinski pregled i upravljanje sistemom, a posebno je koristan kada se sa jednog mesta održava više zona ili više odvojenih lokacija.
Obe platforme nisu samo daljinski pristup programatoru. One daju pregled celokupnog rada sistema, omogućavaju brže reagovanje na kvarove ili promene uslova i čine svakodnevno upravljanje zalivanjem jednostavnijim i preciznijim. Koliko to može da znači u praksi, najbolje se vidi na primeru voćnjaka — gde su udaljenost, pristup terenu i pravovremeno zalivanje posebno važni.
Senzori koji dopunjuju sistem — WR-Clik i Soil-Clik
Vremenska prognoza i daljinsko upravljanje pomažu da sistem radi pametnije, ali ne govore šta se zaista dešava na samoj lokaciji. Senzori daju upravo taj lokalni signal — direktnu informaciju sa terena koja sprečava nepotrebno zalivanje.
- WR-Clik je bežični senzor za kišu koji automatski pauzira zalivanje kada detektuje padavine. Umesto da se oslanja samo na prognozu, WR-Clik reaguje na ono što se stvarno dešava na lokaciji. Davis i Dukes (2010) su utvrdili da ET kontroleri koji koriste funkciju pauziranja zalivanja tokom padavina — što je upravo uloga ovog senzora — značajno preciznije raspoređuju vodu tokom kišne sezone (Agricultural Water Management). [2]
- Soil-Clik meri vlažnost zemljišta u zoni korena i sprečava zalivanje kada je tlo već dovoljno vlažno. Istraživanje na Univerzitetu Floride pokazalo je da automatizacija navodnjavanja putem senzora vlažnosti tla može smanjiti potrošnju vode za 70–90% tokom kišnih perioda, kada se bez senzora voda primenjuje nepotrebno na već vlažno zemljište (Cardenas-Lailhacar et al., 2008, Journal of Irrigation and Drainage Engineering). [3] Soil-Clik radi na istom principu — digitalno podešavanje praga vlažnosti na kontrolnom modulu prekida zalivanje kad je zemljište zasićeno.
Hydrawise i Centralus donose nadzor i upravljanje na daljinu, a WR-Clik i Soil-Clik lokalnu proveru uslova na terenu — zajedno čine potpuniji i precizniji sistem. Kompletnu ponudu senzora možete pogledati u kategoriji senzora za navodnjavanje.

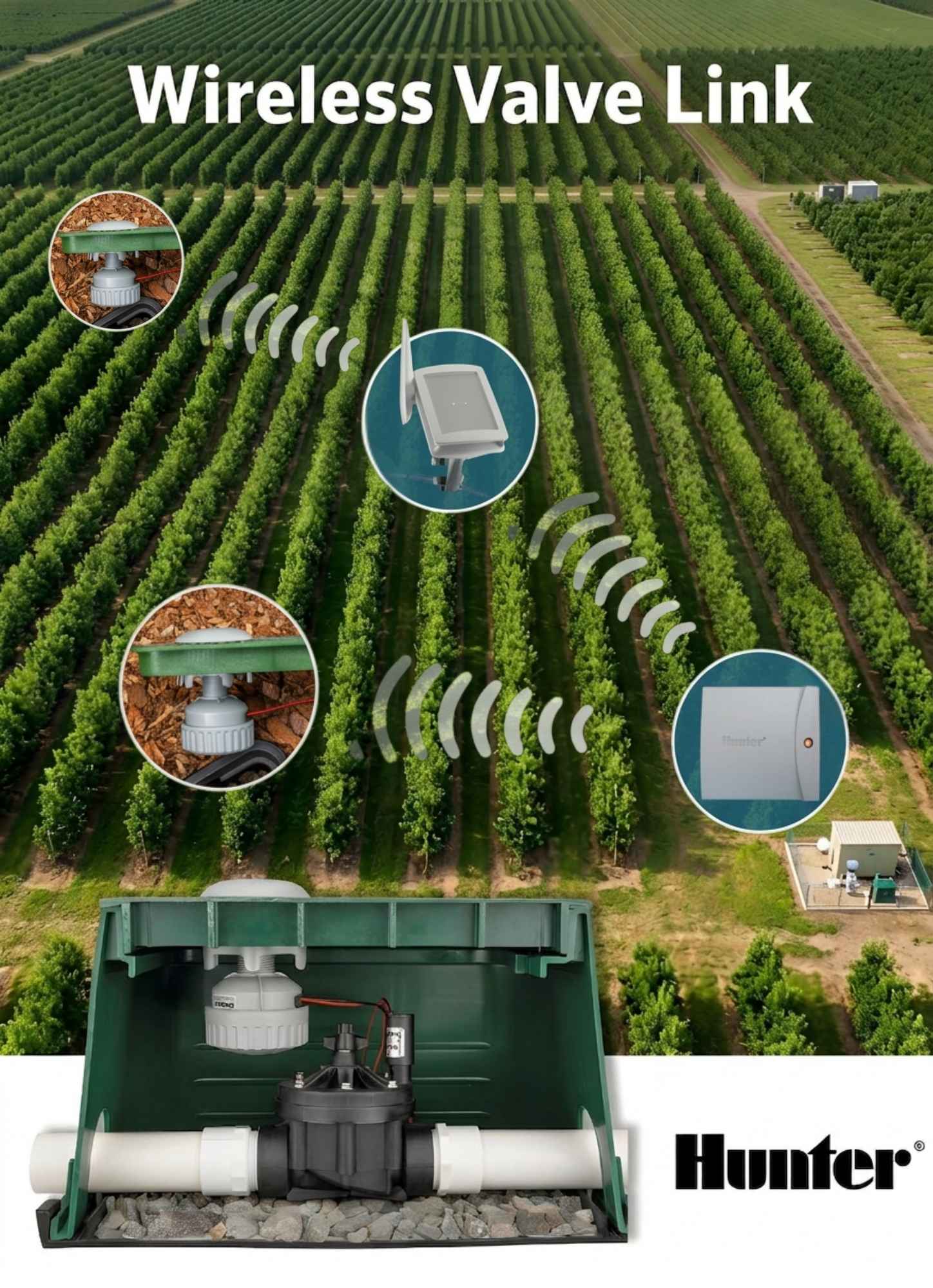

Bežični ventili u voćnjacima — gde kablovi nikada nisu bili praktično rešenje
U voćnjacima i vinogradima problemi sa signalnim kablovima nisu samo nepraktičnost — oni su stalna prepreka normalnom radu. Kablovi položeni između redova smetaju traktorima, atomizeru i drugoj mehanizaciji, oštećuju se pri oranju i okopavanju, a zakopavanje novih kablova u postojećem zasadu podrazumeva rizik od oštećenja korenovog sistema. Upravo zato su voćnjaci jedno od okruženja gde WVL bežično povezivanje ventila ima najjasniju praktičnu vrednost.
Sa WVL-400-E linkom koji pokriva do četiri ventila u jednoj kutiji, moguće je pokriti celu grupu redova bez ijednog kabla prema programatoru. Baterijsko napajanje WVL linkova znači da u polje ne treba dovoditi ni struju ni signalne žice, a kada se sistemu dodaju Hydrawise ili Centralus platforma i odgovarajući senzori, vlasnik zasada dobija i daljinski nadzor i lokalno prilagođavanje zalivanja — bez stalnog odlaska na parcelu.
Coates i saradnici su upravo u vinogradu demonstrirali rad bežičnog sistema sa 54 ventila — okruženje strukturalno identično voćnjaku sa redovima drveća, pristupnim stazama za mehanizaciju i udaljenostima od više stotina metara između ventilnih grupa (Computers and Electronics in Agriculture, 2013). [1]
Koliko ovakav pristup može da utiče na potrošnju vode, pokazuju istraživanja u komercijalnim zasadima. Četvorogodišnje istraživanje u zasadu krušaka u Toskani pokazalo je da automatizovano navodnjavanje zasnovano na senzorima vlažnosti tla može smanjiti potrošnju vode i do 50% u poređenju sa uobičajenim rasporedom zalivanja, bez negativnog uticaja na veličinu, čvrstinu i sadržaj šećera u plodovima (Agricultural Water Management, 2024). [4] Slične rezultate potvrdila su i ispitivanja u zasadu jabuka u Vašingtonu, gde je kombinacija bežičnih senzora i automatskih ventila smanjila utrošenu vodu za oko 70% u poređenju sa konvencionalnim navodnjavanjem (Computers and Electronics in Agriculture, 2016). [5]
Za vlasnike voćnjaka to u praksi znači mogućnost zonskog zalivanja po sortama ili po fazama razvoja ploda, praćenje protoka i potrošnje vode bez prisustva na parceli i sistem koji se može proširiti bez građevinskih radova u zasadu. Kompletnu ponudu komponenti za bežično povezivanje ventila možete pogledati u kategoriji bežičnog povezivanja ventila.
Pet tipova projekata gde bežični ventili i online upravljanje menjaju pravila igre
Kombinacija WVL bežičnog povezivanja ventila i online upravljanja putem Hydrawise ili Centralus platforme primenjiva je u različitim tipovima projekata. U svakom od njih rešava drugačiji praktičan problem.
| Tip primene | Ključni benefit WVL | Ključni benefit online upravljanja |
|---|---|---|
| Privatna dvorišta | Ugradnja i proširenje bez raskopavanja staza i travnjaka | Prilagođavanje rasporeda sa telefona, ušteda vode |
| Poslovni objekti | Bežična proširenja bez građevinskih radova na parkingu i platou | Izveštaji o potrošnji, automatsko prilagođavanje uslovima |
| Javne površine | Centralno upravljanje razuđenim ventilima bez dugih kablova | Centralus — nadzor više lokacija sa jednog mesta |
| Stambeni kompleksi | Eliminacija dugih signalnih kablova između objekata | Alarmi za kvarove i curenja, dnevni izveštaji o radu |
| Voćnjaci i vinogradi | Nema kablova između redova, baterijsko napajanje solenoida | Zonsko zalivanje po sortama, nadzor u odsustvu |
Bez obzira na tip projekta, komponente za bežično povezivanje ventila i online upravljanje biraju se prema stvarnim potrebama na terenu — veličini sistema, udaljenosti ventila i načinu održavanja.
Najčešća pitanja o bežičnom navodnjavanju i online upravljanju
Da li WVL radi ako između kontrolera i ventila postoji zgrada ili brdo?
WVL signal može da prođe kroz određene prepreke, ali zgrade, nasipi i gusta vegetacija smanjuju domet. Upravo za takve situacije postoji RPT-E solarni repetitor — postavlja se između programatora i ventila i prosleđuje signal dalje. Kada se planira sistem na terenu sa preprekama, preporučljivo je proveriti pokrivenost pre ugradnje i predvideti poziciju repetitora.
Šta se dešava sa zalivanjem ako nestane internet konekcija?
Programator nastavlja da izvršava poslednji upisani raspored zalivanja nezavisno od internet veze. Hydrawise i Centralus koriste internet za daljinski pristup, prilagođavanje i obaveštenja, ali sam rad sistema ne zavisi od stalne konekcije — zalivanje se neće prekinuti ako internet privremeno nije dostupan.
Mogu li naknadno dodati WVL na sistem koji već ima zakopane kablove?
Da. WVL se može koristiti za proširenje sistema novim zonama bez ponovnog kopanja, ali i kao zamena za oštećene ili dotrajale signalne kablove u postojećem sistemu. Postojeće žično povezane zone nastavljaju da rade kao i do sada.
Koliko WVL linkova može da podrži jedan WVOM-E modul?
Jedan WVOM-E modul može da podrži do 54 bežična linka, što znači da pokriva i veće sisteme sa velikim brojem ventila bez potrebe za dodatnim modulima.
Da li Soil-Clik i WR-Clik mogu da rade istovremeno na istom kontroleru?
Da. Soil-Clik i WR-Clik povezuju se na odvojene ulaze na programatoru i obavljaju komplementarne funkcije — jedan reaguje na vlažnost zemljišta, drugi na padavine. Zajedno daju potpuniju sliku uslova na terenu.
Da li Hydrawise funkcioniše u Srbiji?
Da. Hydrawise koristi globalnu mrežu vremenskih stanica i prepoznaje lokalne vremenske podatke za bilo koju lokaciju, uključujući gradove i regione u Srbiji. Sistem automatski pronalazi najbližu stanicu i koristi njene podatke za prilagođavanje rasporeda zalivanja.
