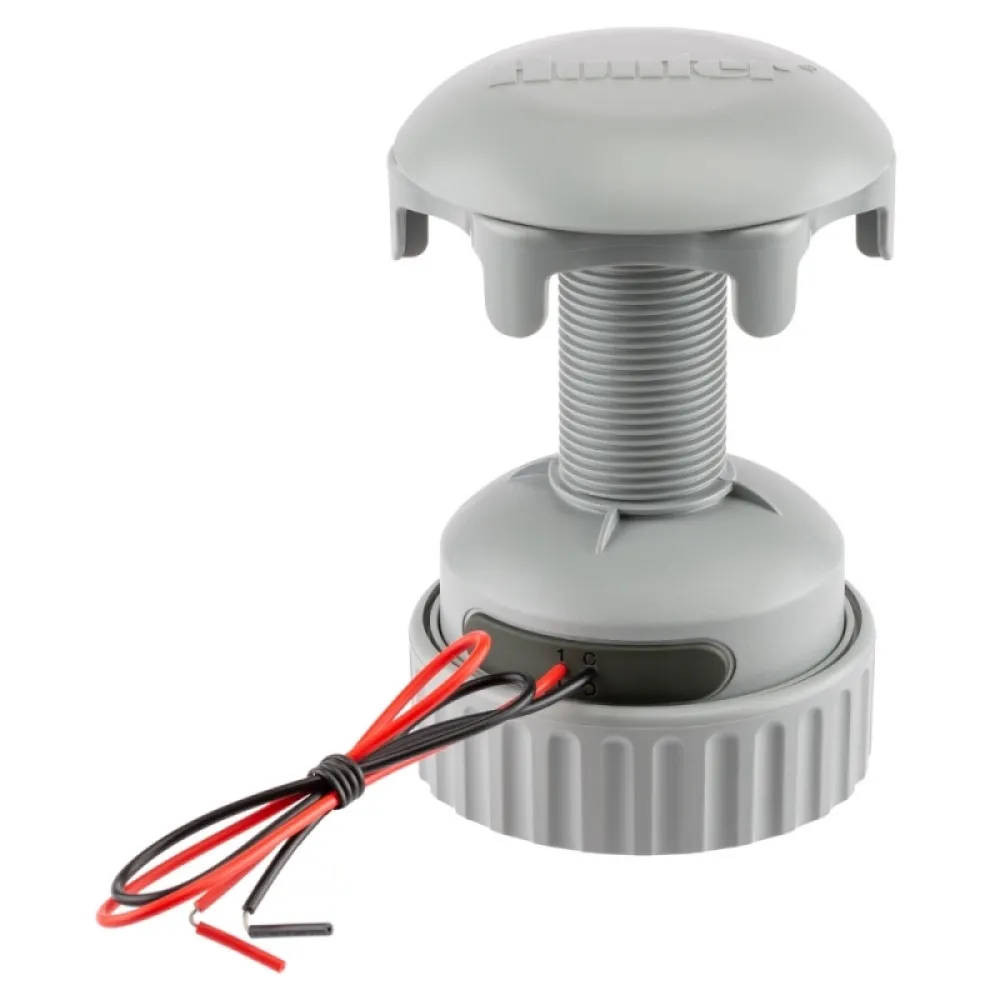

Hunter WVL bežični link za ventile – 1, 2 ili 4 zone

Bežični link za ventile je deo inovativnog WVL sistema za bežično povezivanje elektromagnetnih ventila sa vremenskim programatorima putem radio signala.To je terenska jedinica koja omogućava da jedan, dva ili četiri ventila budu bežično povezani sa Hunter ICC2 ili Hunter HCC programatorom putem WVOM‑E modula i LoRa radio tehnologije.
Ovaj sistem bežičnog povezivanja potpuno eliminiše potrebu za polaganjem terenskih kablova, kopanjem i savladavanjem fizičkih prepreka između programatora i ventila.
Više sistemu bežičnog povezivanja ventila saznajte na našem blogu.

Hunter WVL bežični link za ventile se ugrađuje se direktno u kutiju ventila i preuzima ulogu klasičnog dekodera: umesto bakarne žice od programatora do ventila, WVL prima komande bežično i impulsno uključuje baterijski solenoid na svakom ventilu.
Tako se ventili mogu dodavati ili premeštati na velikim udaljenostima, bez kopanja, razbijanja staza i razvlačenja skupog bakarnog kabla, uz pouzdanu komunikaciju i jednostavno održavanje na terenu.

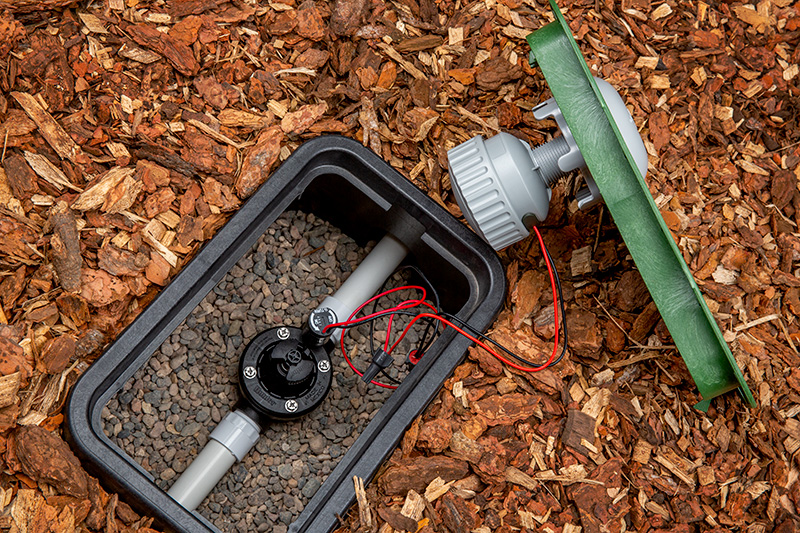

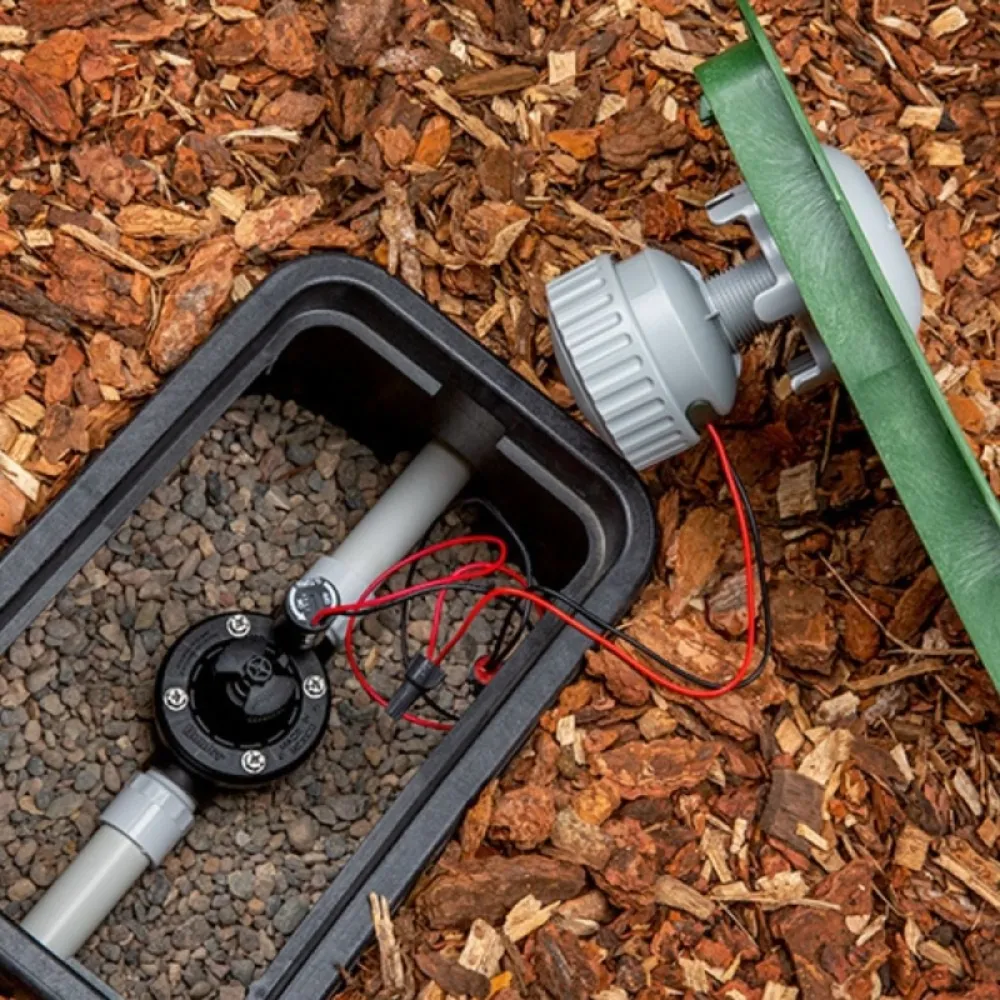

WVL link za bežično povezivanje ventila sa programatorom montiran u šaht

Karakteristike i prednosti bežičnog linka za ventile WVL

• Varijante za 1, 2 ili 4 zone – WVL-100-E, WVL-200-E i WVL-400-E pokrivaju jednu, dve ili četiri zasebne zone, pa se izbor modela lako prilagođava broju ventila i uslovima na terenu.
• Rad kao „bežični dekoder“ – WVL funkcioniše slično dekoderskim modulima: svaka jedinica dobija brojeve stanica iz programatora i dodeljuje ih konkretnim ventilima, ali umesto dvožične magistrale koristi LoRa radio vezu.
• Direktna ugradnja u kutiju ventila – Jedinica se montira u poklopac kutije ventila pomoću isporučene testere, uz minimalne zahvate i minimalno zauzimanje prostora u šahtu.
• Kapacitet do 54 ventila po programatoru – WVL sistem dodaje do 54 bežično upravljane zone (plus izlaz za pumpu/glavni ventil) po programatoru, samostalno ili u kombinaciji sa klasičnim i dvožičnim ožičenjem.
• Napajanje iz 9V baterija – Svaki WVL koristi dve 9 V DC baterije za napajanje elektronike i solenoida.
• Upravljanje baterijskim 9V DC solenoidima – Izlazi na WVL jedinici su kompatibilni sa baterijskim DC solenoidima na ventilima i povezuju se na udaljenosti do 30 m.
• Kontrolni tasteri i LED indikatori u samoj jedinici – U odeljku za baterije nalaze se tasteri za dodelu stanica, proveru radio veze i ručni test solenoida, kao i LED indikatori koji prikazuju status komunikacije i aktivne stanice.
• Fabrički reset i jednostavna zamena – WVL jedinica se može potpuno resetovati na fabrička podešavanja (brisanje dodela stanica i ID parametara), što olakšava zamenu ili premeštanje jedinice u okviru istog sistema.

Koraci instalacije WVL bežičnog linka za ventile

Kako funkcioniše WVL - Sistem bežičnog povezivanja ventila sa vremenskim programatorom

WVL (Wireless Valve Link)  napredni sistem omogućava povezivanje tajmera za navodnjavanje sa elektromagnetnim ventilima putem radio veze, koristeći pouzdanu LoRa tehnologiju. U praksi, to znači da više nema potrebe za razvlačenjem skupog bakarnog kabla kroz teren, pa se ugradnja značajno pojednostavljuje i ubrzava.
Time se izbegava kopanje za kablove, kao i razbijanje betonskih staza, asfalta i drugih površina koje otežavaju klasičnu instalaciju. Istovremeno se izbegavaju tipični problemi žičanih instalacija, kao što su pucanje i degradacija kabla, prodor vlage i oštećenja usled udara groma.
Može se primeniti u vremenskim programatorima Hunter ICC2 i Hunter HCC.

Osnovni elementi sistema

• WVOM-E bežični izlazni modul – modul koji se ugrađuje u ICC2 ili HCC programator i obezbeđuje radio komunikaciju sa terenskim WVL bežičnim linkovima za ventile. Više o proizvodu saznajte ovde.
• WVL bežični linkovi za ventile (WVL100E / WVL200E / WVL400E) – bežične jedinice koje se ugrađuju u ventilske šahte i upravljaju jednim, dva ili četiri ventila (zone).
• RPT-E bežični solarni repetitor (opciono) – uređaj koji po potrebi proširuje domet i poboljšava pouzdanost radio veze između WVOM-E modula i udaljenih WVL jedinica. Više o ovom proizvodu saznajte ovde.
• Hunter WVL Bluetooth aplikacija – besplatna mobilna aplikacija potrebna za instalaciju, dodelu stanica, povezivanje WVL jedinica sa sistemom i osnovnu dijagnostiku tokom puštanja u rad i servisiranja.

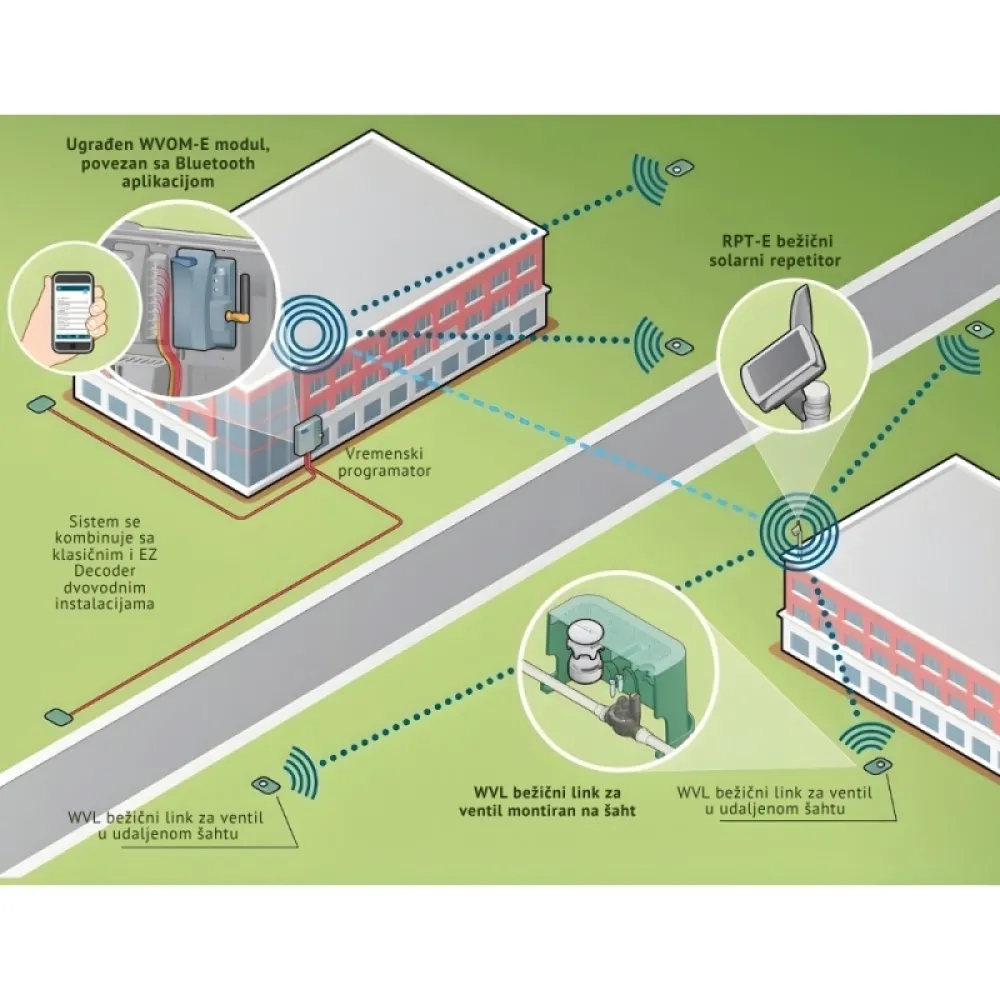

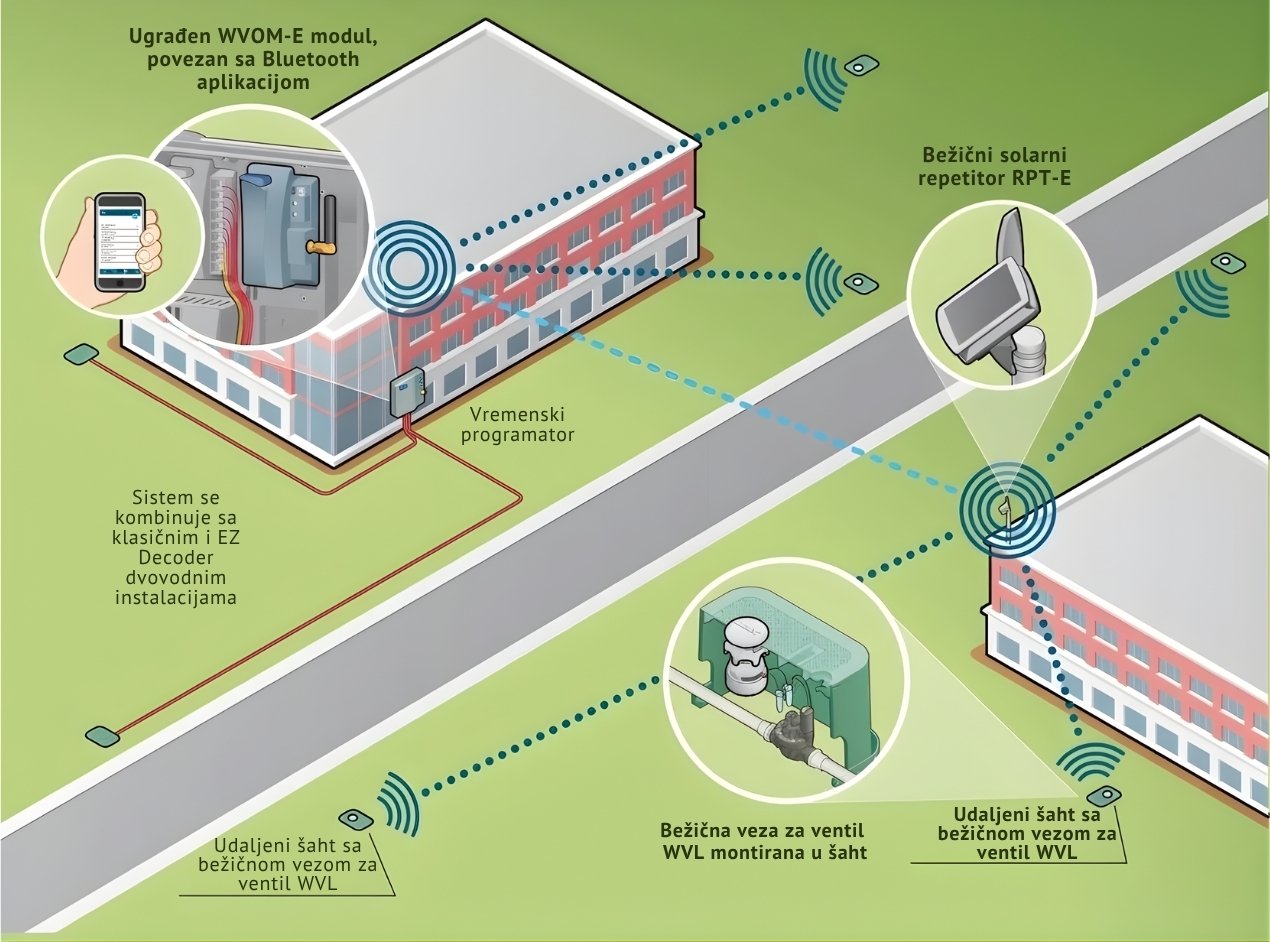

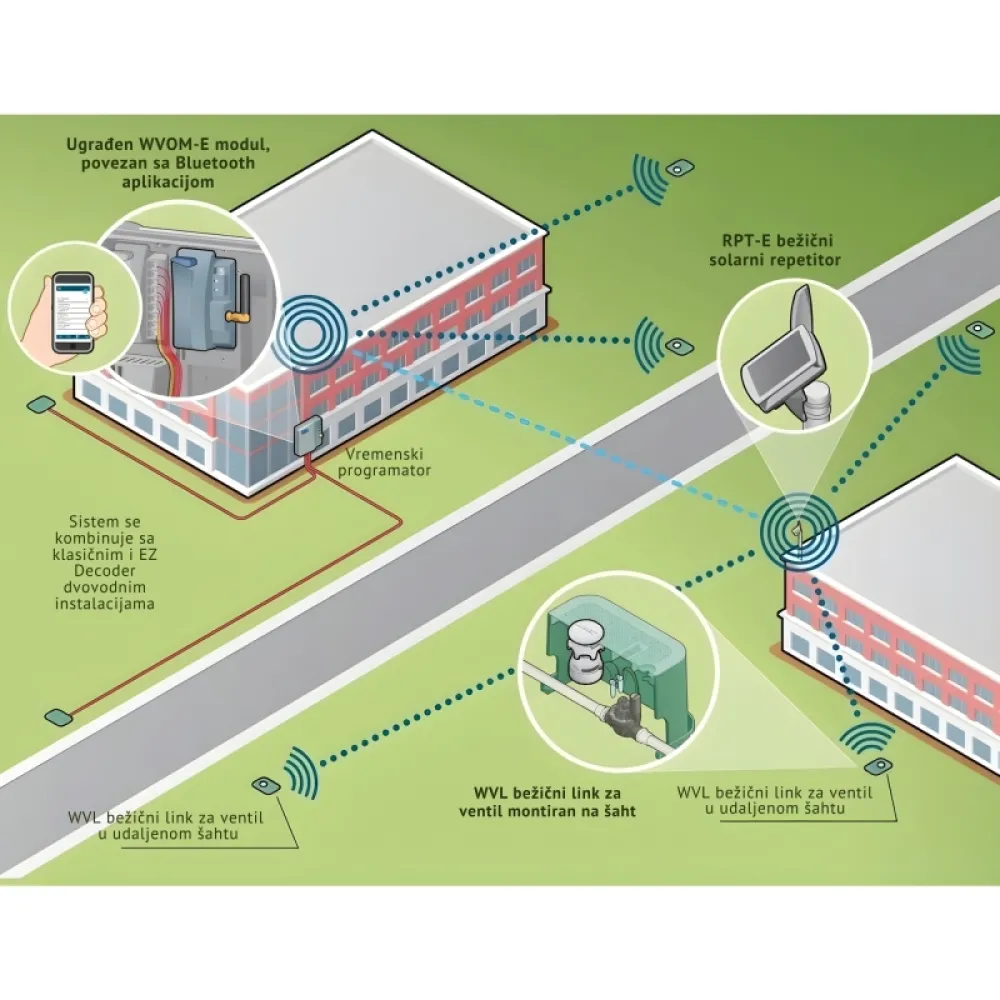

Grafički prikaz instaliranog WVL sistema za bežično upravljanje ventilima

Karakteristike i prednosti sistema

• Bežično povezivanje ventila sa vremenskim programatorom - Programator upravlja elektromagnetnim ventilima radio vezom, bez terenskog bakarnog kabla.
• Bez kopanja i sečenja tvrdih površina - Nema potrebe da se otvaraju betonske staze, asfalt ili druge prepreke radi polaganja kablova.
• Domet do oko 650 m u otvorenom prostoru bez repetitora - Ventili mogu biti stotinama metara udaljeni, a domet se može dodatno proširiti repetitorom.
• Otpornost na tipične probleme kablovskih instalacija - Bežična veza eliminiše rizik od degradacije kabla, prodora vlage, mehaničkih oštećenja i udara groma u terenski kabl.
• Podrška za veliki broj ventila - Sistem može podržati do 54 zone/ventila (plus 1 izlaz za pumpu/glavni ventil), što je maksimum za programatore ICC2 i HCC u kojima je primenljiv.
• Kombinovanje sa žičanim i dvožičnim sistemima - Može da radi paralelno sa klasičnim ICM modulima i EZ Decoder sistemom u istom kontroleru.
• Pogodno za složene i razuđene terene - Idealno rešenje kada ventili moraju da budu „preko puta“ staza, puteva ili na teško dostupnim delovima parcele.
• Kompatibilnost sa ICC2 i HCC kontrolerima - Radi sa naprednim Hunter kontrolerima i u kombinaciji sa Centralus™ i Hydrawise™ platformama.
• Rad isključivo sa DC baterijskim solenoidima na ventilima - Zbog bežične veze između ventila i programatora neophodni su baterijski solenoidi.
• Štedi vreme, smanjuje troškove i radove na terenu – Uklanja potrebu za skupim bakarnim kablom i teškom mehanizacijom za kopanje.
