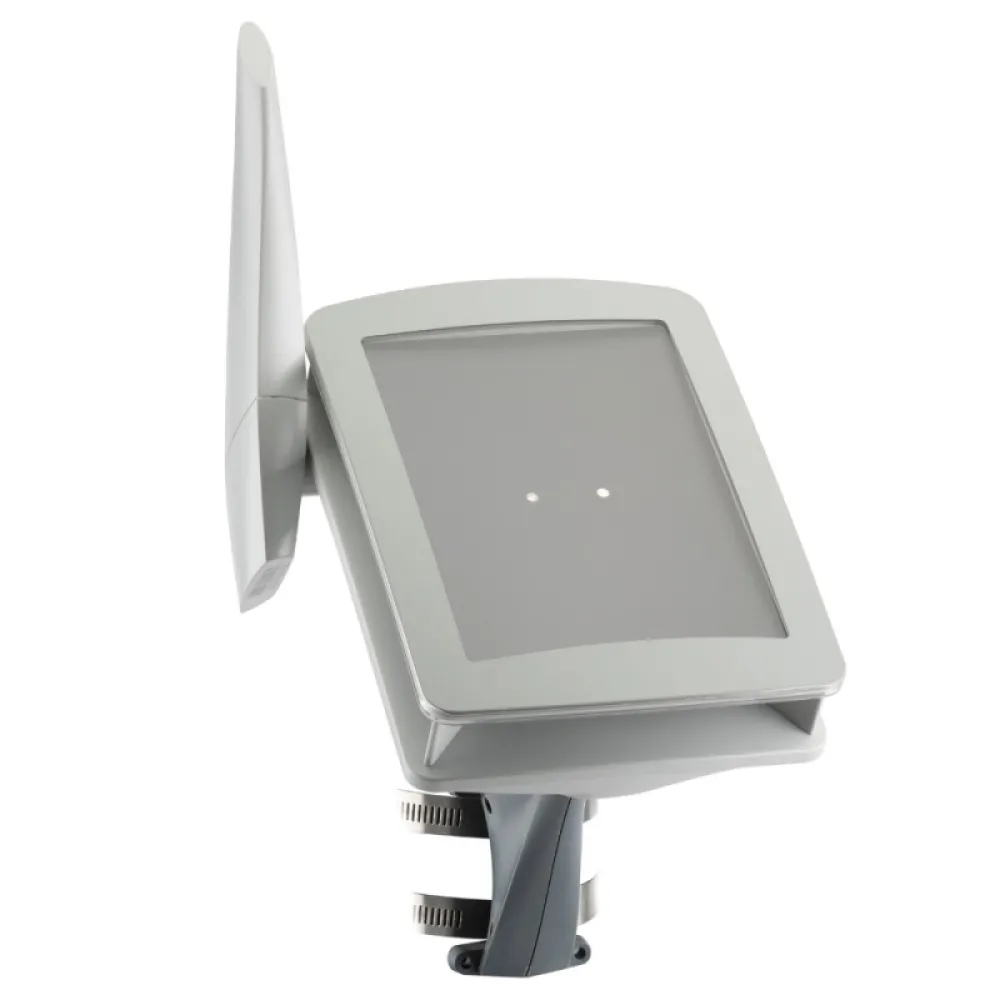

Hunter RPT-E solarni bežični repetitor za WVL bežično povezivanje ventila

Solarni bežični repetitor je deo inovativnog WVL sistema za bežično povezivanje elektromagnetnih ventila sa vremenskim programatorima putem radio signala. Namenjen je za rad sa Hunter ICC2 ili Hunter HCC programatorima, gde preko WVOM‑E modula prosleđuje LoRa signal između programatora i WVL uređaja koji su montirani u udaljenim šahtovima.
Više o WVL bežičnom sistemu povezivanja ventila saznajte na našem blogu.

Hunter RPT-E solarni bežični repetitor omogućava proširenje dometa komunikacije i savladavanje prepreka koje otežavaju direktnu optičku vidljivost između programatora i ventila. Repetitor je predviđen za spoljašnju montažu, radi na solarnu energiju i ne zahteva spoljno napajanje niti dodatno ožičenje. Tako se ventili mogu pouzdano povezivati i na većim udaljenostima, uz jednostavniju instalaciju i veću fleksibilnost na terenu.

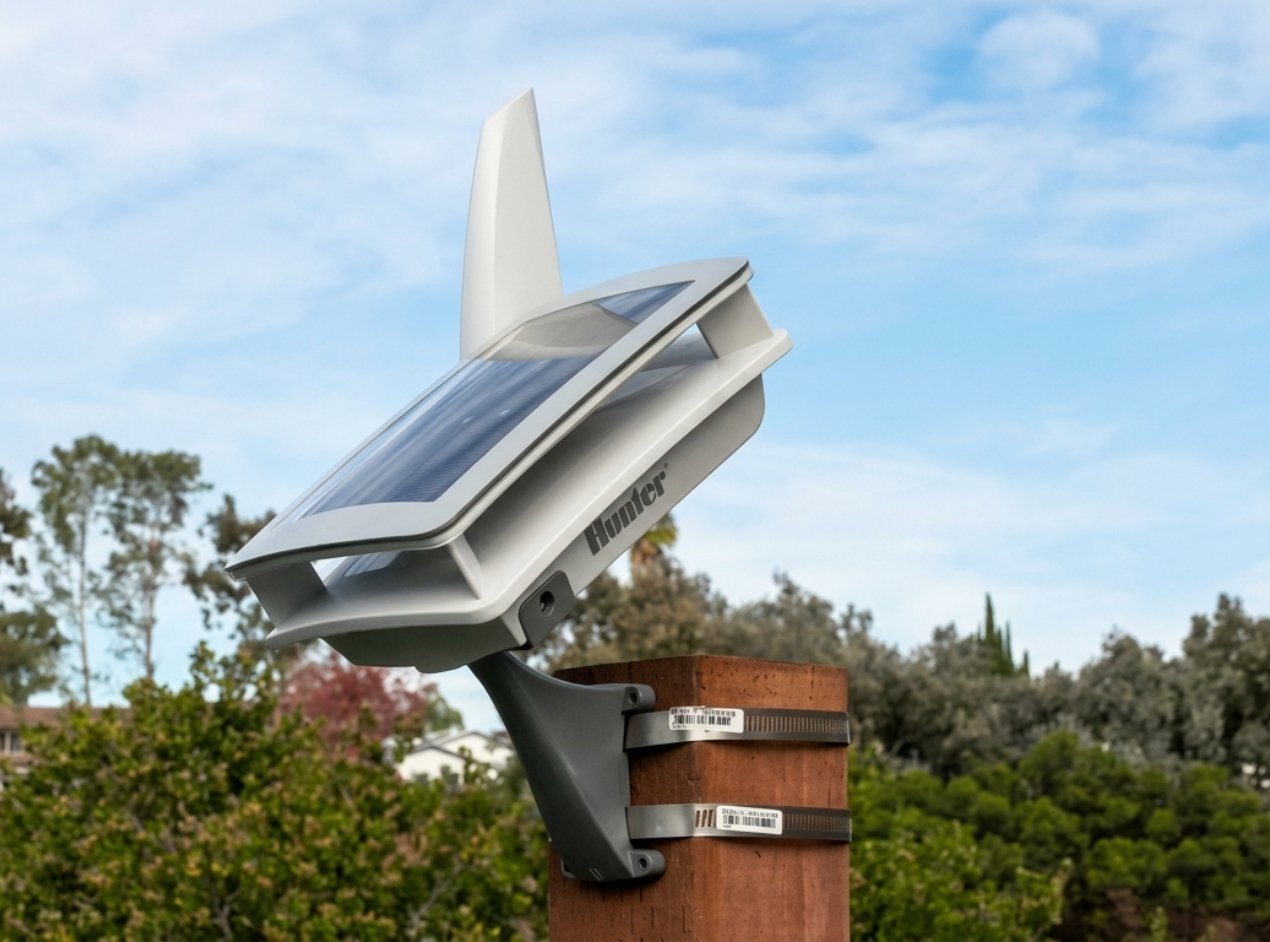

Hunter RPT-E solarni bežični repetitor za WVL sistem

Ključne karakteristike i prednosti

• Proširenje dometa bežične komunikacije: Prosleđuje LoRa radio-signale između programatora i terenskih uređaja kako bi povećao domet sistema i savladao prepreke u komunikaciji - do oko 1.200 m pri direktnoj optičkoj vidljivosti.
• Solarno napajanje bez kablova: Repetitor ima ugrađeni solarni panel i punjivu LiFePO bateriju, pa ne zahteva spoljno napajanje niti dodatno ožičenje.
• Pouzdan rad na zahtevnim lokacijama: Najefikasniji je kada se postavi na veću visinu, sa što čistijom optičkom vidljivošću prema programatoru i WVL uređajima.
• Automatsko korišćenje samo gde je potrebno: Uređaji koji mogu direktno da komuniciraju sa programatorom neće koristiti repetitor, dok će ga koristiti samo udaljenije jedinice.

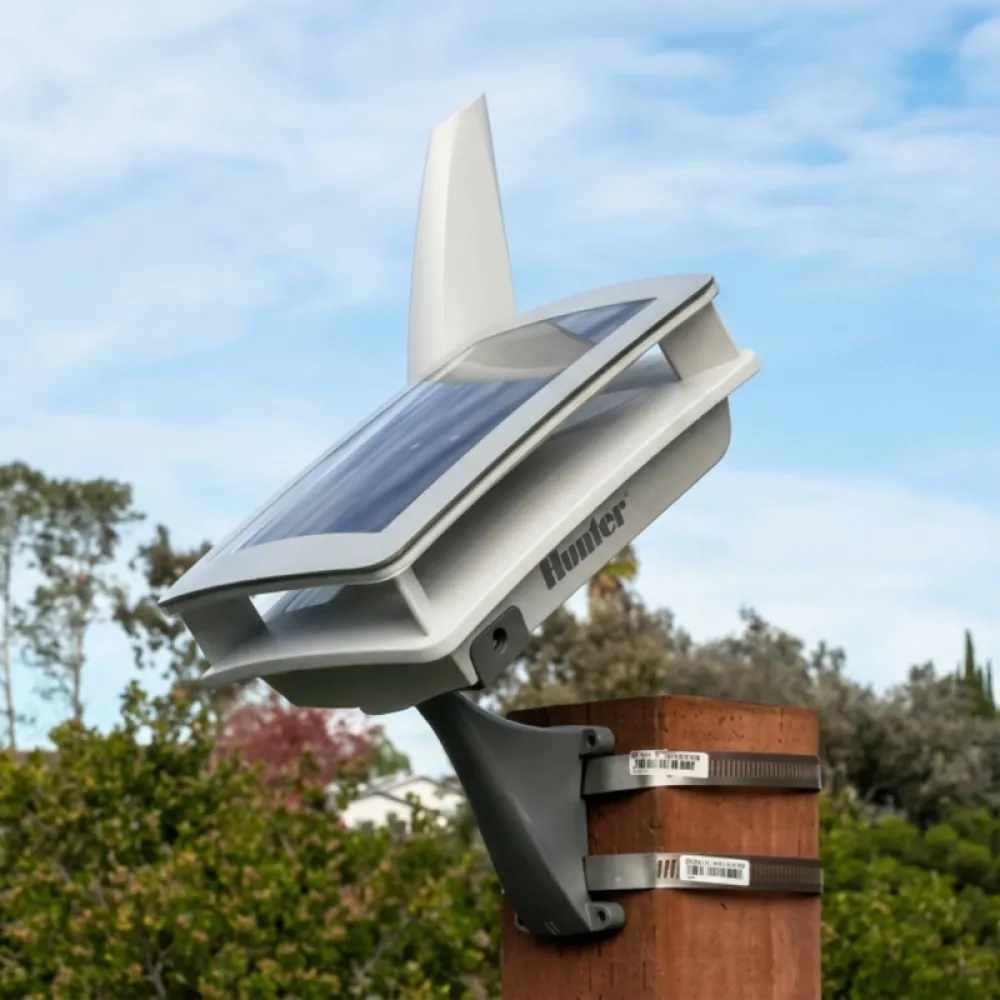

• Jednostavna spoljašnja montaža: Isporučuje se sa univerzalnim nosačem za montažu, a pogodan je za postavljanje na zid ili stub uz odgovarajući montažni pribor.
• Brzo dodavanje u sistem preko aplikacije: Repetitor se jednostavno dodaje kroz Hunter WVL aplikaciju povezivanjem sa WVOM modulom putem Bluetooth veze.
• Optimizovan položaj antene i panela: Antena se rotira i postavlja gotovo vertikalno, čime se ujedno dobija i povoljan ugao solarnog panela za efikasnije punjenje.
• Jedan repetitor po programatoru: U svakom sistemu za bežično povezivanje ventila dozvoljena je ugradnja najviše jednog repetitora po kontroleru.

Izbor lokacije i instalacija solarnog bežičnog repetitora

Izbor mesta za postavljanje repetitora

• Odaberite spoljašnju i sunčanu lokaciju – repetitor treba postaviti napolju, na mestu gde solarni panel prima maksimalnu direktnu sunčevu svetlost.
• Postavite repetitor što više – najbolje rezultate daje kada je montiran na najvećoj praktičnoj visini, ali da ostane dostupan za održavanje.
• Obezbedite dobru optičku vidljivost – lokacija treba da ima relativno čistu liniju vidljivosti prema programatoru sa WVOM modulom i WVL uređajima na terenu.
• Birajte centralan položaj prema udaljenim ventilima – idealno je da repetitor bude što centralnije u odnosu na udaljene WVL jedinice kojima je potrebna pomoć u komunikaciji.
• Vodite računa o načinu rada sistema – WVL uređaji koji mogu direktno da komuniciraju sa programatorom neće koristiti repetitor, dok će ga automatski koristiti samo udaljeniji uređaji sa slabijim signalom.
• Podesite pravilan položaj antene – antena treba da bude što bliže vertikalnom položaju, radi boljeg radio-signala i povoljnijeg ugla solarnog panela.

Koraci instalacije repetitora

1. Otvaranje odeljka za bateriju – malim odvijačem odvrnite šraf poklopca i otvorite odeljak za bateriju.
2. Povezivanje baterije – povežite bateriju pomoću malog modularnog konektora na žicama, bez forsiranja, jer konektor ulazi samo u jednom smeru. LED će treperiti zeleno kada je baterija pravilno povezana.
3. Smeštanje i zatvaranje odeljka – postavite bateriju u predviđeni prostor, zatvorite poklopac i pričvrstite ga šafom. Terminali označeni sa + i – ne koriste se kod ovog proizvoda.
4. Beleženje serijskog broja – zapišite ili fotografišite serijski broj na donjoj strani antene, jer će biti potreban za dodavanje repetitora u aplikaciji.
5. Predpunjenje na suncu – nakon ugradnje baterije postavite repetitor na direktno sunce, jer mogu biti potrebna oko 2 sata sunčeve svetlosti da bi se obezbedilo dovoljno energije za rad.
6. Montaža nosača – izaberite odgovarajući montažni pribor, a zatim umetnite kuglični nosač u njegovo ležište i učvrstite ga zatezanjem šrafa. Nosač ima otvore za zidnu montažu i proreze za obujmice od nerđajućeg čelika (nisu uključene) za montažu na stub.
7. Dodavanje repetitora u aplikaciji – otvorite Hunter WVL aplikaciju, povežite telefon sa WVOM modulom preko Bluetooth veze, zatim u meniju Settings otvorite WVOM Settings i izaberite Add Repeater. Unesite serijski broj repetitora i potvrdite unos.
8. Provera u aplikaciji – posle nekoliko sekundi proverite da li se repetitor i njegova verzija prikazuju u kartici WVOM Settings.

Kako funkcioniše WVL - Sistem bežičnog povezivanja ventila sa vremenskim programatorom

WVL (Wireless Valve Link)  napredni sistem omogućava povezivanje tajmera za navodnjavanje sa elektromagnetnim ventilima putem radio veze, koristeći pouzdanu LoRa tehnologiju. U praksi, to znači da više nema potrebe za razvlačenjem skupog bakarnog kabla kroz teren, pa se ugradnja značajno pojednostavljuje i ubrzava.
Time se izbegava kopanje za kablove, kao i razbijanje betonskih staza, asfalta i drugih površina koje otežavaju klasičnu instalaciju. Istovremeno se izbegavaju tipični problemi žičanih instalacija, kao što su pucanje i degradacija kabla, prodor vlage i oštećenja usled udara groma.
Može se primeniti u vremenskim programatorima Hunter ICC2 i Hunter HCC.

Osnovni elementi sistema

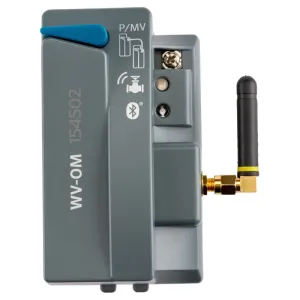

• WVOM-E bežični izlazni modul – modul koji se ugrađuje u ICC2 ili HCC programator i obezbeđuje radio komunikaciju sa terenskim WVL bežičnim linkovima za ventile. Više o proizvodu saznajte ovde.
• WVL bežični linkovi za ventile (WVL100E / WVL200E / WVL400E) – bežične jedinice koje se ugrađuju u ventilske šahte i upravljaju jednim, dva ili četiri ventila (zone).Više o ovom proizvodu saznajte ovde.
• RPT-E bežični solarni repetitor (opciono) – uređaj koji po potrebi proširuje domet i poboljšava pouzdanost radio veze između WVOM-E modula i udaljenih WVL jedinica.
• Hunter WVL Bluetooth aplikacija – besplatna mobilna aplikacija potrebna za instalaciju, dodelu stanica, povezivanje WVL jedinica sa sistemom i osnovnu dijagnostiku tokom puštanja u rad i servisiranja.

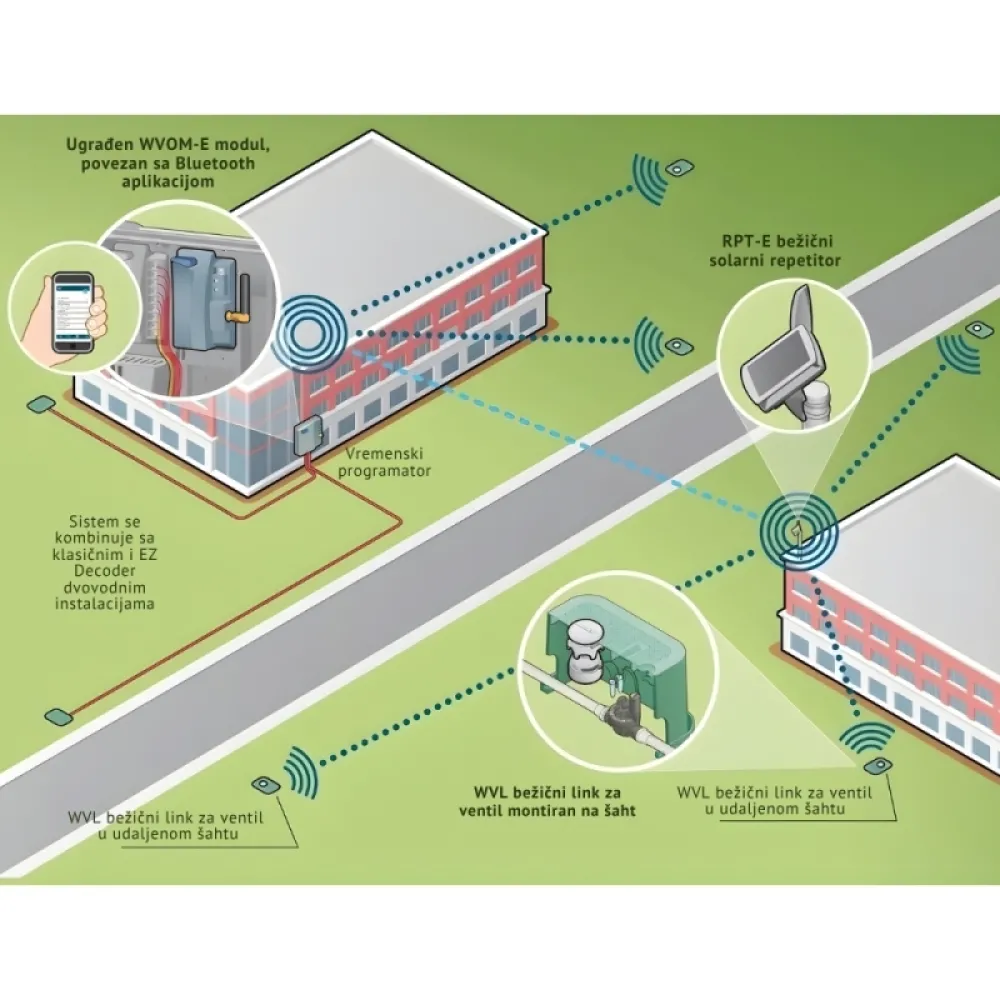

Grafički prikaz instaliranog WVL sistema za bežično upravljanje ventilima

Karakteristike i prednosti sistema

• Bežično povezivanje ventila sa vremenskim programatorom - Programator upravlja elektromagnetnim ventilima radio vezom, bez terenskog bakarnog kabla.
• Bez kopanja i sečenja tvrdih površina - Nema potrebe da se otvaraju betonske staze, asfalt ili druge prepreke radi polaganja kablova.
• Domet do oko 650 m u otvorenom prostoru bez repetitora - Ventili mogu biti stotinama metara udaljeni, a domet se može dodatno proširiti repetitorom.
• Otpornost na tipične probleme kablovskih instalacija - Bežična veza eliminiše rizik od degradacije kabla, prodora vlage, mehaničkih oštećenja i udara groma u terenski kabl.
• Podrška za veliki broj ventila - Sistem može podržati do 54 zone/ventila (plus 1 izlaz za pumpu/glavni ventil), što je maksimum za programatore ICC2 i HCC u kojima je primenljiv.
• Kombinovanje sa žičanim i dvožičnim sistemima - Može da radi paralelno sa klasičnim ICM modulima i EZ Decoder sistemom u istom kontroleru.
• Pogodno za složene i razuđene terene - Idealno rešenje kada ventili moraju da budu „preko puta“ staza, puteva ili na teško dostupnim delovima parcele.
• Kompatibilnost sa ICC2 i HCC kontrolerima - Radi sa naprednim Hunter kontrolerima i u kombinaciji sa Centralus™ i Hydrawise™ platformama.
• Rad isključivo sa DC baterijskim solenoidima na ventilima - Zbog bežične veze između ventila i programatora neophodni su baterijski solenoidi.
• Štedi vreme, smanjuje troškove i radove na terenu – Uklanja potrebu za skupim bakarnim kablom i teškom mehanizacijom za kopanje.
