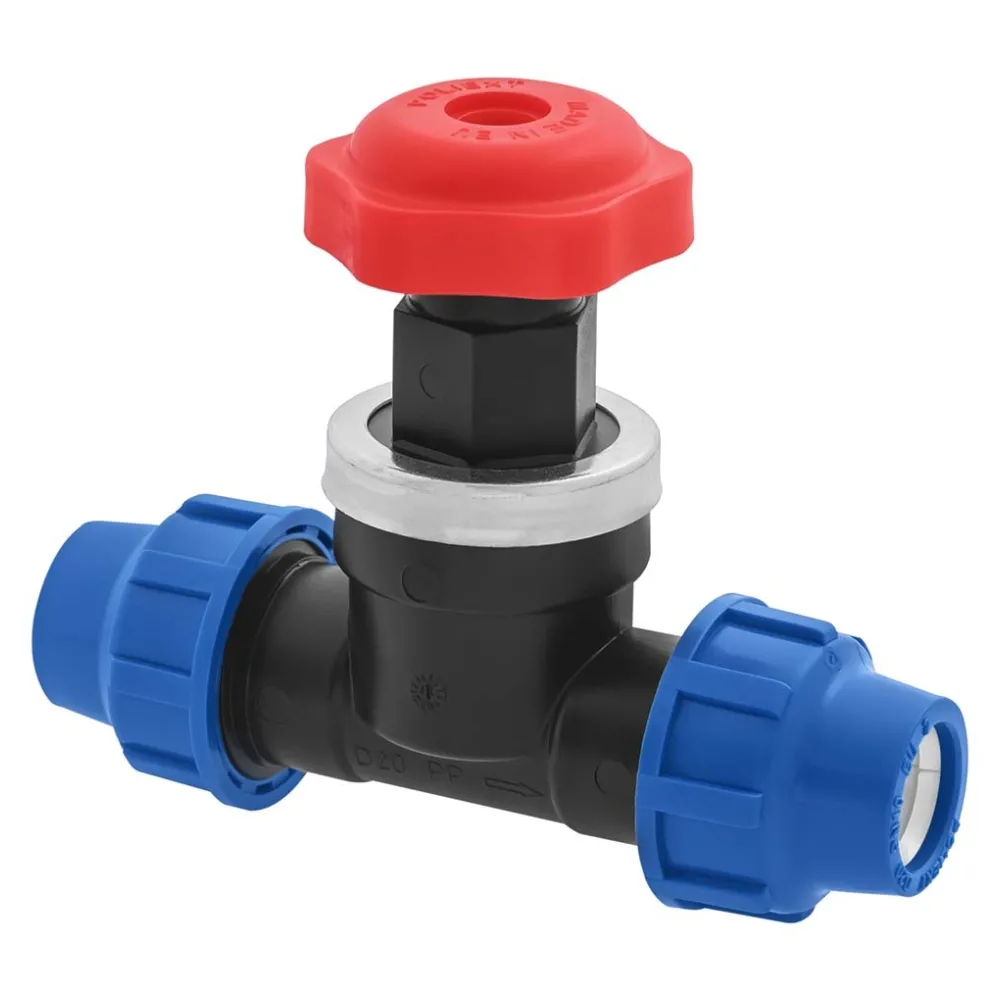

Poliext egal ventil PN 16 bara za dve PE cevi

Poliext egal ventil je kompresioni ventil koji u pravoj liniji povezuje dve polietilenske (PE) cevi istog prečnika, a ručicom omogućava otvaranje ili zatvaranje protoka na tom mestu, bez lepljenja ili zavarivanja.

Prednosti

• Povezuje PE cevi istog prečnika u pravoj liniji i omogućava ručno zatvaranje protoka na tom mestu
• Kompresioni spoj na oba kraja, bez potrebe za dodatnim adapterom
• Telo od UV-otpornog polipropilena pruža otpornost na mehanička opterećenja, koroziju i taloženje kamenca
• Matica sa 4 do 6 navoja na oba priključka obezbeđuje jaču vezu i veću otpornost na izvlačenje cevi
• Pogodan za nadzemnu i podzemnu ugradnju
• Demontažna konstrukcija olakšava održavanje — kompresioni deo se po potrebi rastavlja i ponovo sklapa

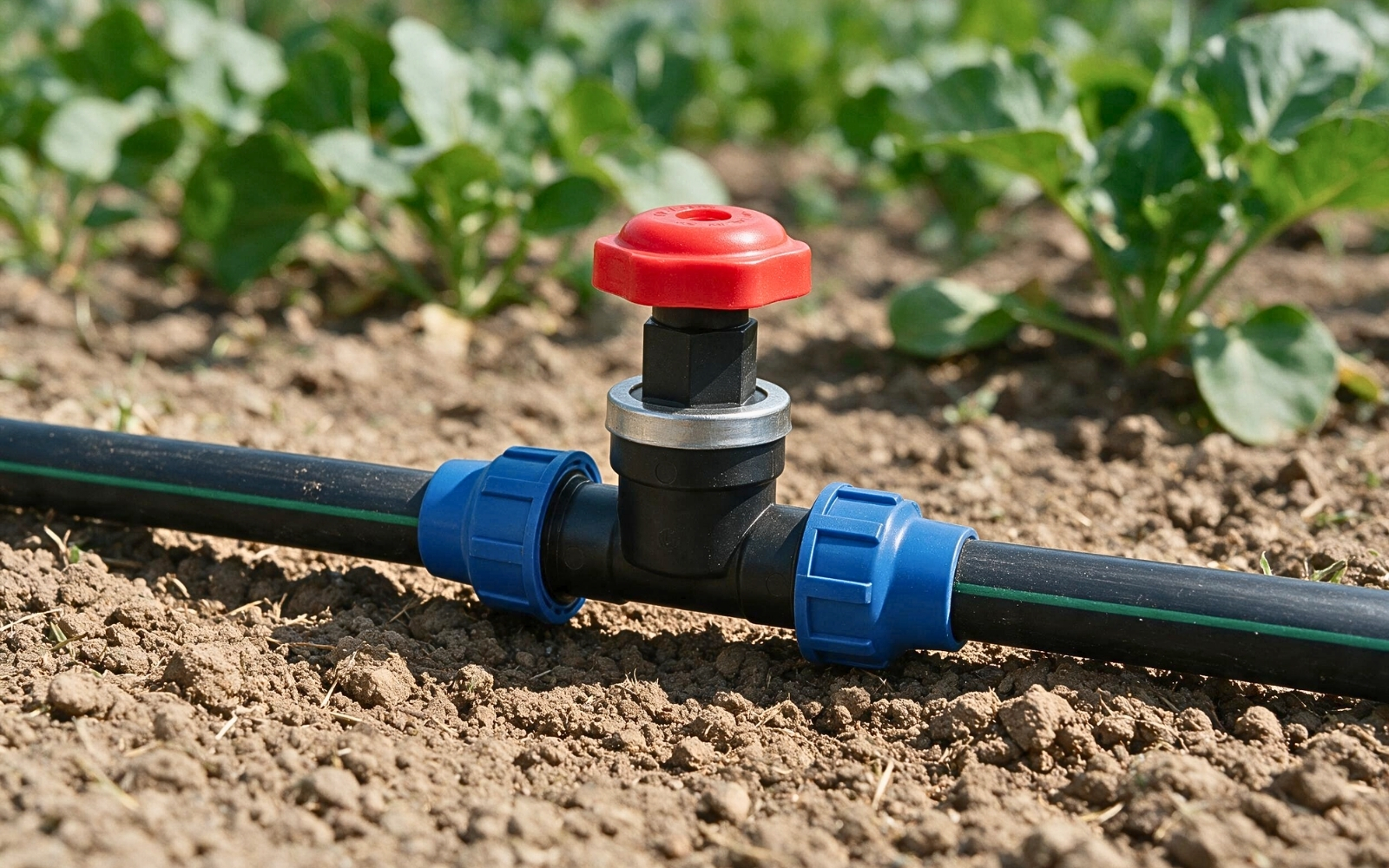

Poliext egal ventil PN 16 povezan na PE cevi

Konstrukcija i materijali

• Telo — crni polipropilen (PP), UV-otporan; u pravoj liniji, sa dva kompresiona priključka istog prečnika
• Matice (2 komada, po jedna na svakom priključku) — plavi polipropilen (PP), sa 4 do 6 navoja koji obezbeđuju jače prianjanje i bolju otpornost na izvlačenje cevi
• Stezni prstenovi (2 komada) — poliacetal (POM); otvoreni, što im omogućava da se šire prilikom montaže i lakše postave na cev; oštri i jaki zupci obezbeđuju otpornost na pritisak i izvlačenje, čak i u slučaju hidrauličkog udara
• Potisni prstenovi (2 komada) — crni polipropilen (PP); čvrsto stoje u telu i drže dihtung na mestu čak i kada se matica ponovo sklapa ili rasklapa, a po potrebi se uklanjaju bez alata
• Dihtunzi (2 komada) — EPDM guma; pozicionirani tako da se ne uvijaju prilikom uvlačenja cevi, uz uslov da je potisni prsten ostao u originalnom položaju; mogu se izvaditi, očistiti i ponovo upotrebiti, a dostupni su i kao rezervni deo
• Ručica — crvena, polipropilen (PP); služi za ručno otvaranje i zatvaranje protoka

Radni pritisak egal ventila iznosi do 16 bara. Telo je izrađeno od UV-otpornog polipropilena, proizvedenog prema EU standardima. Proizvod poseduje EMI sertifikat.

Gde i kako se koristi

Egal ventil se koristi kada je, uz spajanje dve PE cevi istog prečnika, potrebna i mogućnost ručnog zatvaranja protoka na tom mestu — na primer radi zatvaranja jedne linije navodnjavanja, odvajanja manje zone, ili lokalnog prekida dovoda vode pre servisa ili popravke. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode. Pogodan je za nadzemnu i podzemnu ugradnju; kod podzemne ugradnje ventil treba postaviti tako da ostane dostupan — na primer kroz šaht ili servisni otvor — radi kasnijeg rukovanja i održavanja.

Montaža — na šta obratiti pažnju

Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo ventila, tačno onim redosledom u kojem ostaju unutar tela tokom rada, na oba priključka. Ako matica nije do kraja pritegnuta, može doći do curenja na dihtungu ili do istiskivanja cevi iz tela pod pritiskom. Matica se pritiže rukom, bez alata. Kraj cevi mora biti ravno odsečen i očišćen od strugotine pre uvlačenja u telo ventila.

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Označavanje — ISO 17885
• Otpornost na pritisak — ISO 9911
• Otpornost na izvlačenje — ISO 3501
• Namena za cevi — Polietilenske (PE) cevi, prema EN 12201
