Poliext reducir spojnica PN 16 bara za PE cevi

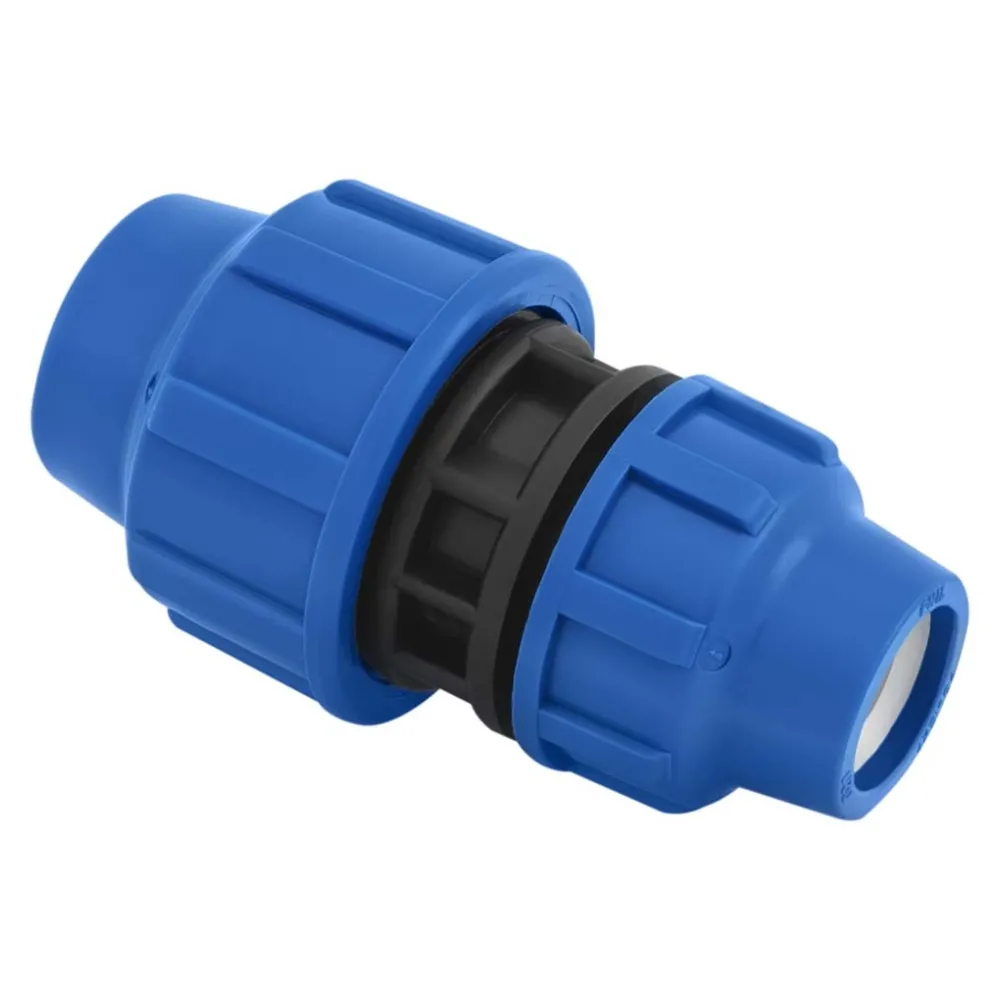

Poliext reducir spojnica je kompresioni fiting koji u pravoj liniji spaja dve polietilenske (PE) cevi različitog prečnika, bez sečenja ili zavarivanja cevi.

Prednosti

• Spaja PE cevi različitog prečnika u pravoj liniji, bez potrebe za dodatnim adapterima
• Matice sa 4 do 6 navoja na oba priključka obezbeđuju jaču vezu i veću otpornost na izvlačenje cevi
• Kvalitetan EPDM dihtung sa silikonskim premazom garantuje pouzdano zaptivanje na oba kompresiona kraja
• Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
• Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa

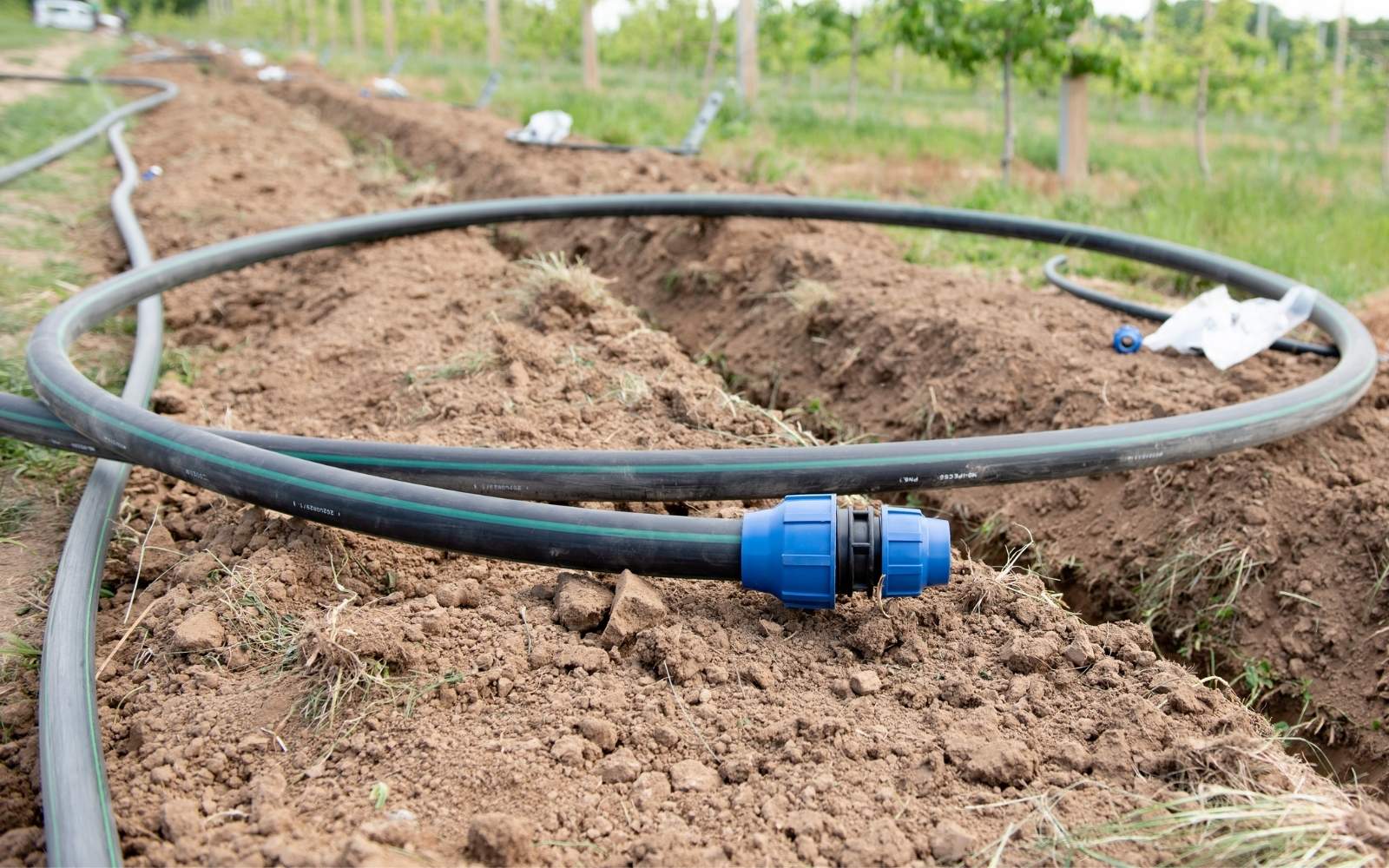

Poliext reducir spojnica PN 16 omogućava povezivanje PE cevi različitog prečnika

Konstrukcija i materijali

• Telo — crni polipropilen (PP); u pravoj liniji, sa dva kompresiona priključka različitog prečnika
• Matice (2 komada, po jedna na svakom priključku, odgovarajuće veličine za svaku stranu) — plavi polipropilen (PP), sa 4 do 6 navoja koji obezbeđuju jače prianjanje i bolju otpornost na izvlačenje cevi
• Stezni prstenovi (2 komada, odgovarajuće veličine za svaku stranu) — poliacetal (POM); otvoreni, što im omogućava da se šire prilikom montaže i lakše postave na cev; oštri i jaki zupci obezbeđuju otpornost na pritisak i izvlačenje, čak i u slučaju hidrauličkog udara
• Potisni prstenovi (2 komada, odgovarajuće veličine za svaku stranu) — crni polipropilen (PP); čvrsto stoje u telu fitinga i drže dihtung na mestu čak i kada se matica ponovo sklapa ili rasklapa, a po potrebi se uklanjaju bez alata
• Dihtunzi (2 komada, odgovarajuće veličine za svaku stranu) — EPDM guma sa silikonskim premazom; ciljano predimenzionisani, zaptivanje ostvaruju deformacijom koja popunjava ležište u telu fitinga i stvara tačkasti kontakt sa zaptivnim površinama sposoban da zadrži visok pritisak; pozicionirani tako da se ne uvijaju prilikom uvlačenja cevi, uz uslov da je potisni prsten ostao u originalnom položaju; mogu se izvaditi, očistiti i ponovo upotrebiti, a dostupni su i kao rezervni deo

Radni pritisak reducir spojnice iznosi do 16 bara za veličine 16–75 mm, odnosno do 12,5 bara za veličine 90–110 mm. Fiting poseduje sertifikate DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA i OIB.

Napomena: sertifikati DVGW, KIWA, WIEN-ZERT, ITC, UBA i OIB važe za veličine od Ø20 mm do Ø75 mm.

Gde i kako se koristi

Reducir spojnica se koristi kada je potrebno spojiti PE cevi različitog prečnika u pravoj liniji, bez grananja ili promene pravca — na primer pri prelasku sa glavnog voda većeg prečnika na sekundarni ili zonski vod manjeg prečnika. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode.

Poliext reducir spojnica PN 16 bara za PE cevi - montaža

Montaža — na šta obratiti pažnju

Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada, na oba priključka. Ako matica nije do kraja pritegnuta, može doći do curenja na dihtungu ili do istiskivanja cevi iz fitinga pod pritiskom.

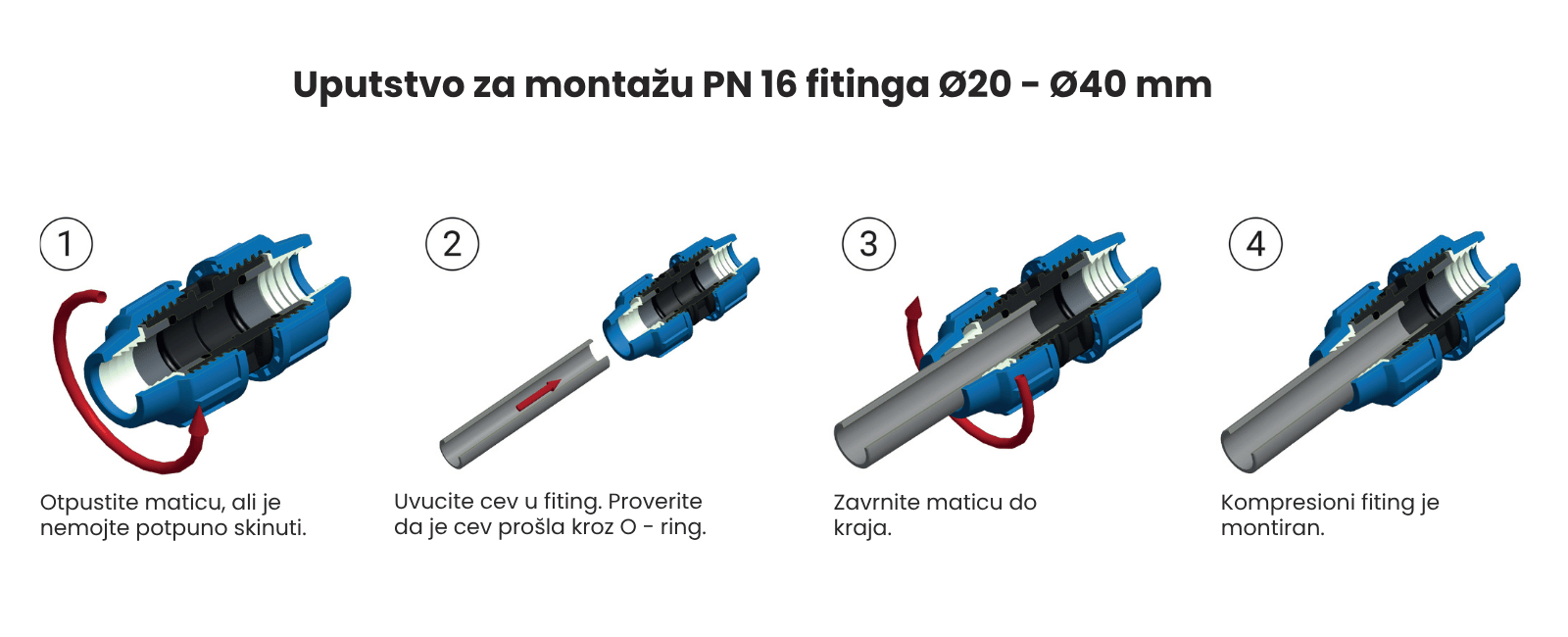

Kod veličina od 20 do 40 mm matica se pritiže rukom, bez alata. Kraj cevi mora biti ravno odsečen i očišćen od strugotine pre uvlačenja u telo fitinga. Redosled ugradnje prikazan je na fotografiji.

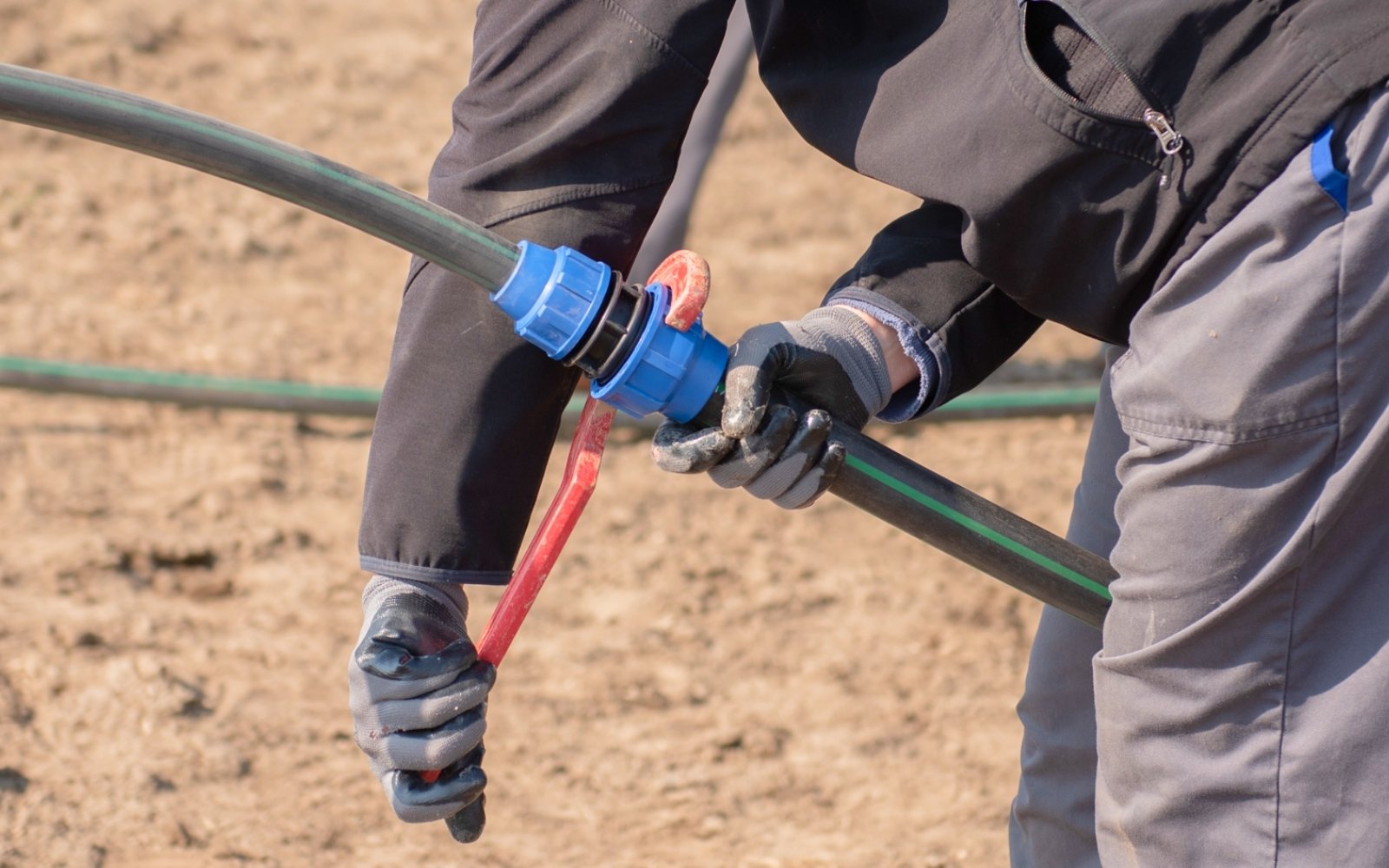

Kod prečnika 50 mm i većih pritezanje matice zahteva ključ za spojnice ili drugi odgovarajući alat, kako bi se postiglo potpuno naleganje. Postupak sledi isti princip kao kod manjih veličina, uz veću silu pritezanja. Koraci su prikazani na fotografiji.

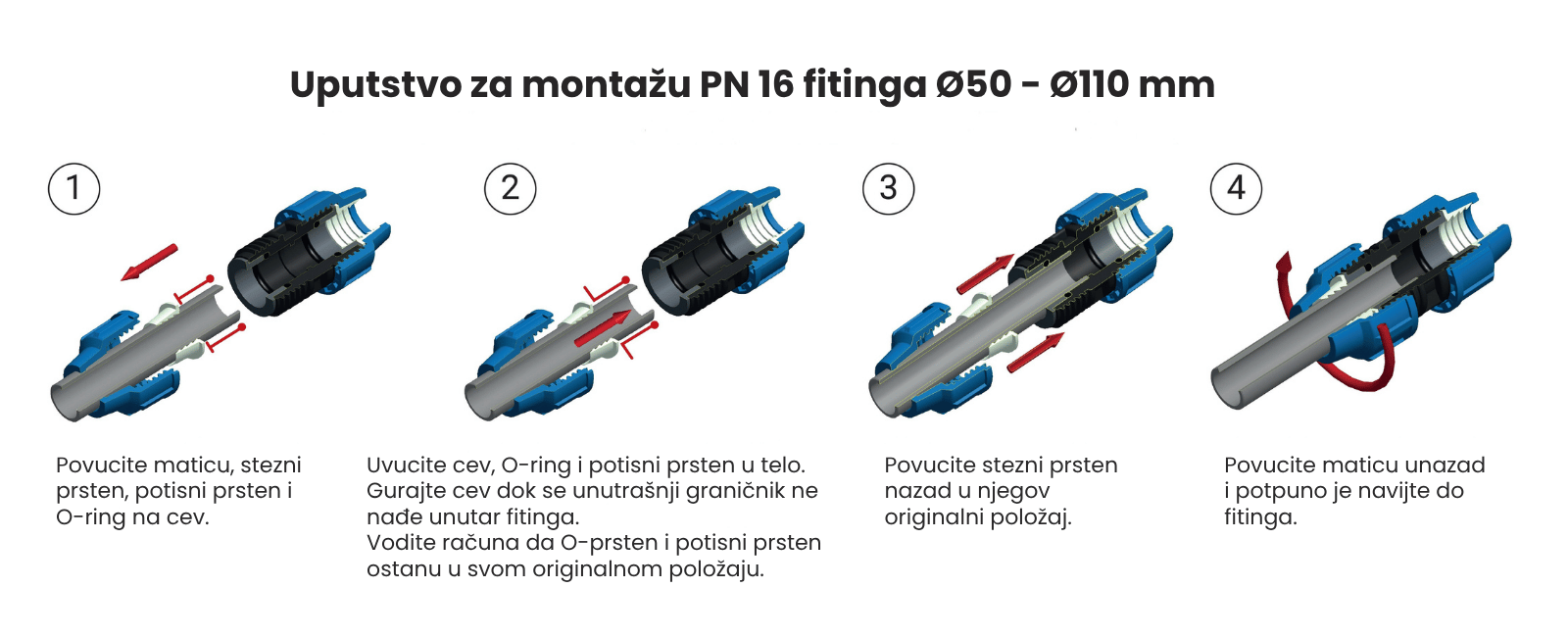

Za priključke prečnika 90 i 110 mm Poliext predviđa alternativni redosled montaže, koji olakšava rad na terenu — cev se prvo uvuče u telo fitinga, a matica se zatim prilagođava do pravilnog položaja. Kod reducir spojnice ovaj postupak važi samo za onu stranu čiji je prečnik 90 ili 110 mm. Postupak je prikazan na fotografiji.

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Označavanje — ISO 17885
• Upravljanje kvalitetom — ISO 9001
• Otpornost na izvlačenje — ISO 3501
• Otpornost na unutrašnji pritisak pri savijanju — ISO 3503, DIN 8076
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076
• Otpornost na unutrašnji pritisak (1000 časova) — ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076
• Namena za cevi — Polietilenske (PE) cevi, prema EN 12201
