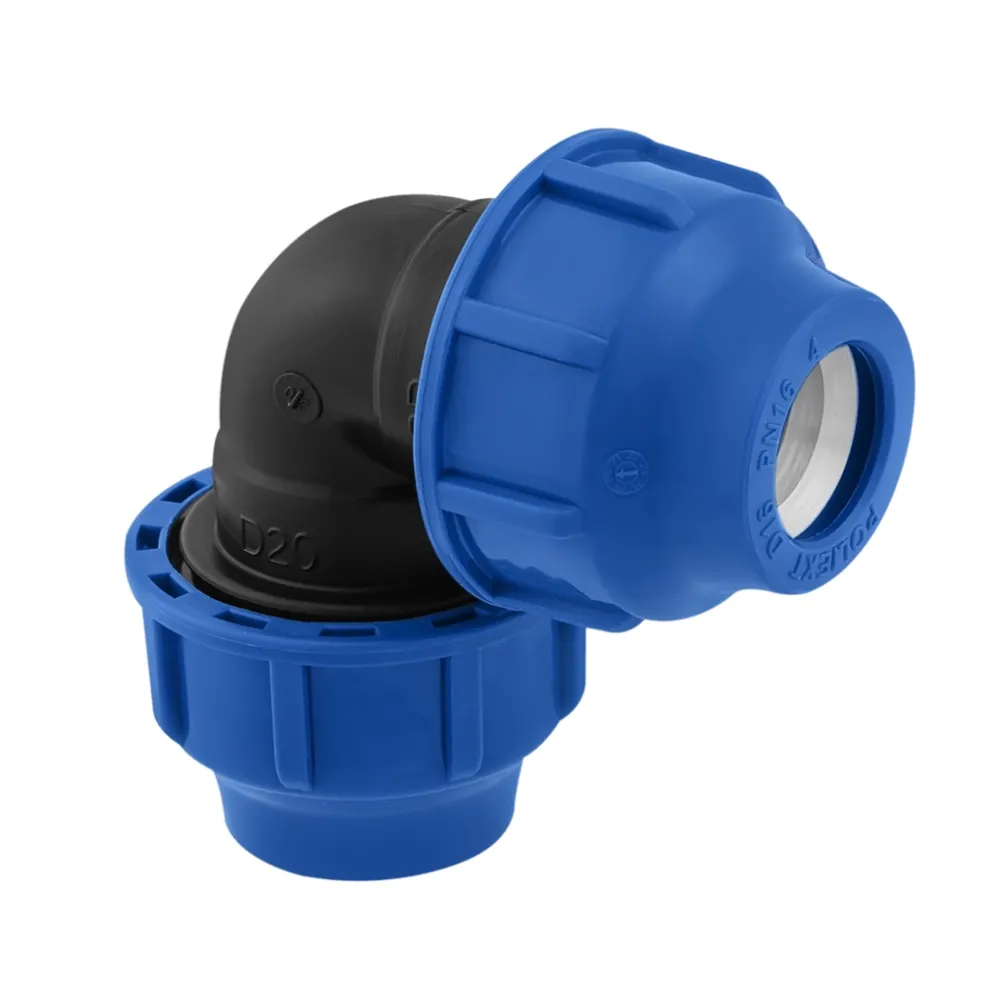

Poliext lakat spojnica PN 16 bara za dve PE cevi

Lakat spojnica je kompresioni fiting koji povezuje dve polietilenske (PE) cevi istog prečnika pod uglom od 90°, omogućavajući promenu pravca cevovoda pod pritiskom bez sečenja ili zavarivanja cevi.

Prednosti

• Menja pravac PE cevovoda pod 90° uz zadržavanje istog prečnika na oba priključka
• Matice sa 4 do 6 navoja na oba priključka obezbeđuju jaču vezu i veću otpornost na izvlačenje cevi
• Kvalitetan EPDM dihtung sa silikonskim premazom garantuje pouzdano zaptivanje na oba kompresiona kraja
• Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
• Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa

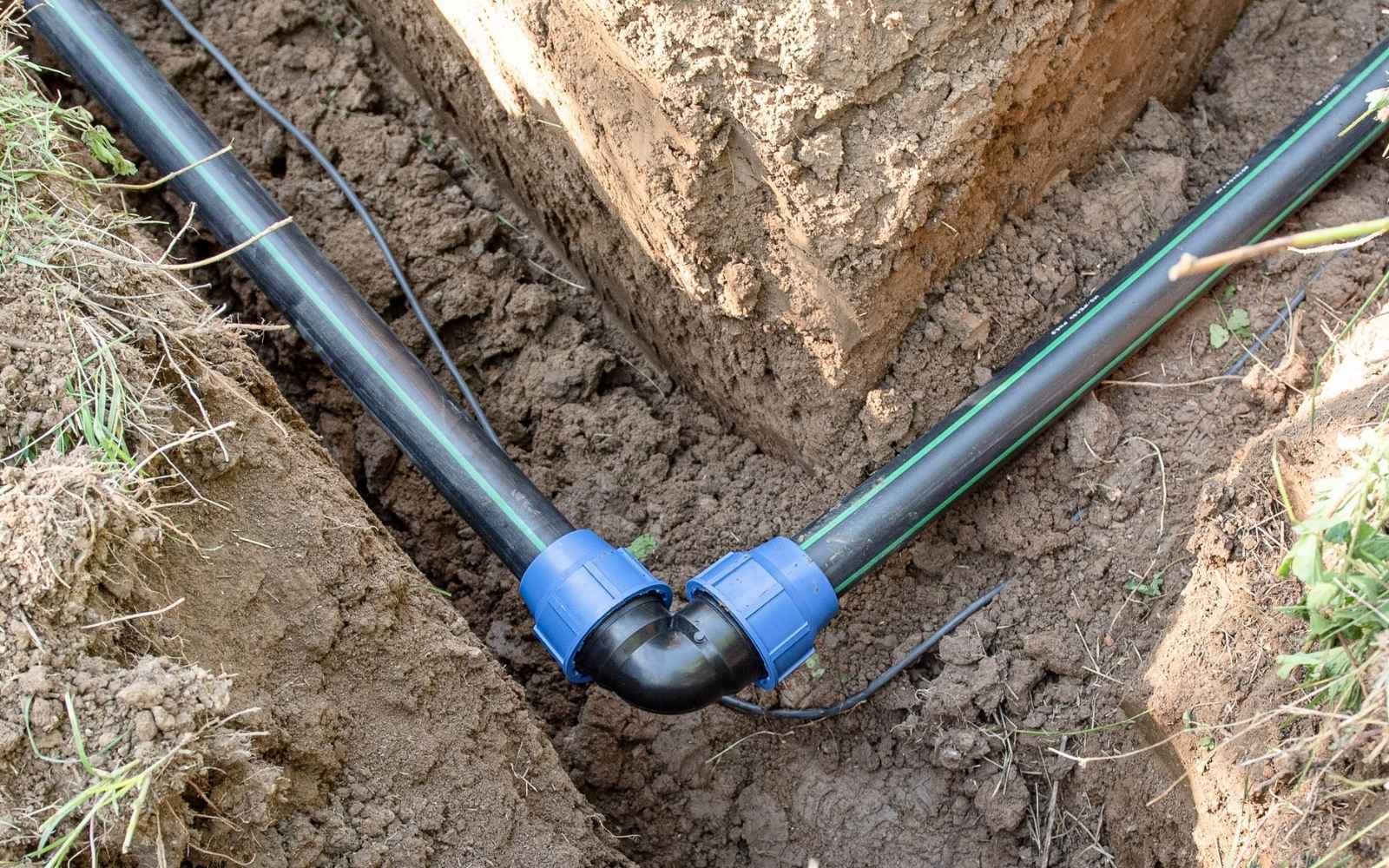

Poliext lakat spojnica PN 16 povezuje dve PE cevi pod uglom od 90°

Konstrukcija i materijali

• Telo — crni polipropilen (PP); u obliku lakta pod uglom od 90°, sa dva kompresiona priključka za PE cev istog prečnika
• Matice (2 komada, po jedna na svakom priključku) — plavi polipropilen (PP), sa 4 do 6 navoja koji obezbeđuju jače prianjanje i bolju otpornost na izvlačenje cevi
• Stezni prstenovi (2 komada) — poliacetal (POM); otvoreni, što im omogućava da se šire prilikom montaže i lakše postave na cev; oštri i jaki zupci obezbeđuju otpornost na pritisak i izvlačenje, čak i u slučaju hidrauličkog udara
• Potisni prstenovi (2 komada) — crni polipropilen (PP); čvrsto stoje u telu fitinga i drže dihtung na mestu čak i kada se matica ponovo sklapa ili rasklapa, a po potrebi se uklanjaju bez alata
• Dihtunzi (2 komada) — EPDM guma sa silikonskim premazom; ciljano predimenzionisani, zaptivanje ostvaruju deformacijom koja popunjava ležište u telu fitinga i stvara tačkasti kontakt sa zaptivnim površinama sposoban da zadrži visok pritisak; pozicionirani tako da se ne uvijaju prilikom uvlačenja cevi, uz uslov da je potisni prsten ostao u originalnom položaju; mogu se izvaditi, očistiti i ponovo upotrebiti, a dostupni su i kao rezervni deo

Radni pritisak lakat spojnice iznosi do 16 bara za veličine 16–75 mm, odnosno do 12,5 bara za veličine 90–110 mm. Fiting poseduje sertifikate DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA i OIB.

Napomena: sertifikati DVGW, KIWA, WIEN-ZERT, ITC, UBA i OIB važe za veličine od Ø20 mm do Ø75 mm — ne važe za 16mm, ni za 90mm i 110mm.

Gde i kako se koristi

Lakat spojnica se koristi kada PE cevovod treba da promeni pravac za 90°, uz zadržavanje istog prečnika na oba priključka — tipično pri promeni pravca glavnog ili sekundarnog voda, obilaženju objekata, staza i drugih prepreka, ili povezivanju cevovoda unutar ventilskih šahti. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode.

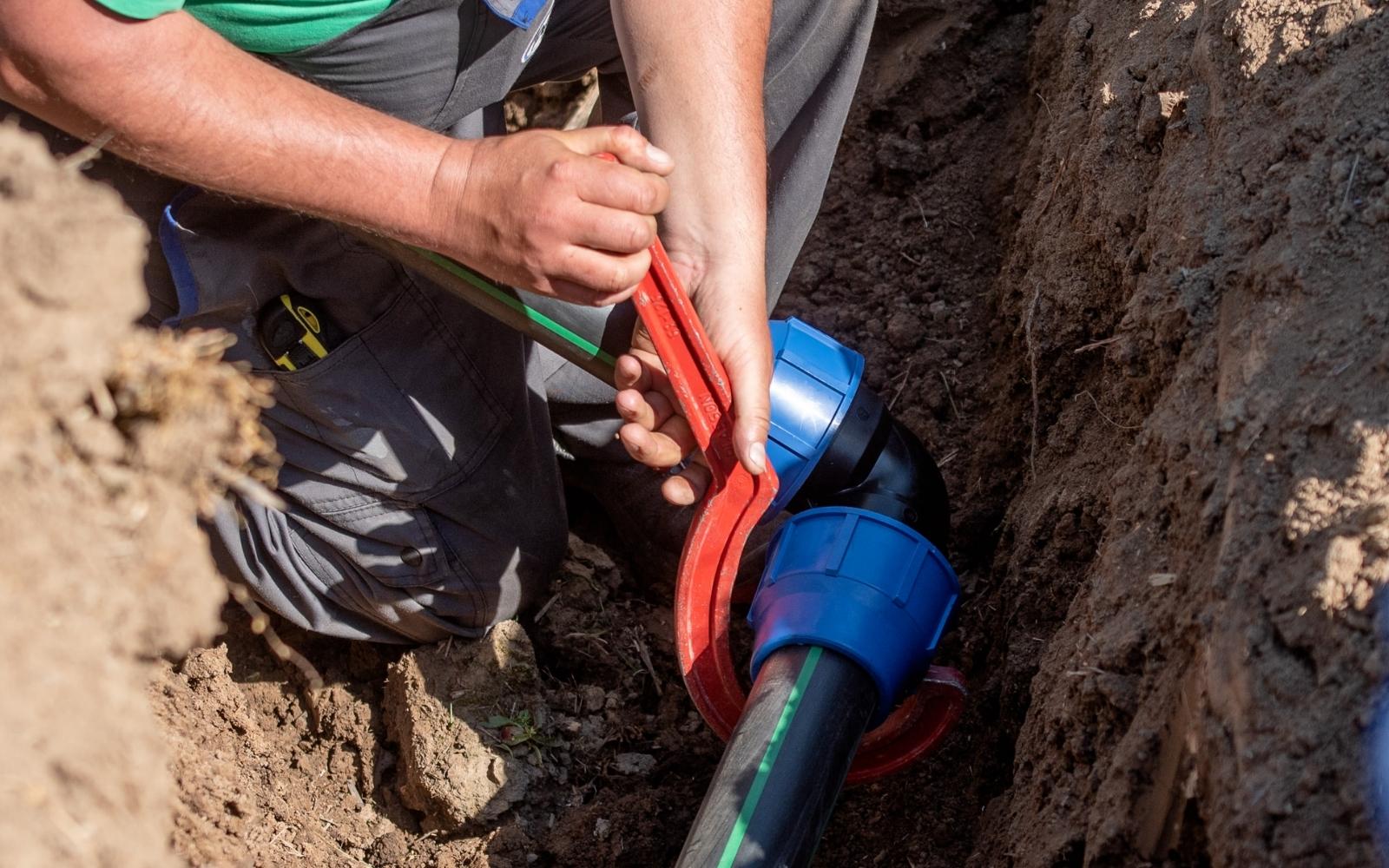

Poliext lakat spojnica PN 16 - montaža

Montaža — na šta obratiti pažnju

Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada, na oba priključka podjednako. Ako matica nije do kraja pritegnuta, može doći do curenja na dihtungu ili do istiskivanja cevi iz fitinga pod pritiskom.

Kod veličina od 16 do 40 mm matica se pritiže rukom, bez alata. Kraj cevi mora biti ravno odsečen i očišćen od strugotine pre uvlačenja u telo fitinga. Redosled ugradnje prikazan je na fotografiji.

Kod prečnika 50 mm i većih pritezanje matice zahteva ključ za spojnice ili drugi odgovarajući alat, kako bi se postiglo potpuno naleganje. Postupak sledi isti princip kao kod manjih veličina, uz veću silu pritezanja. Koraci su prikazani na fotografiji.

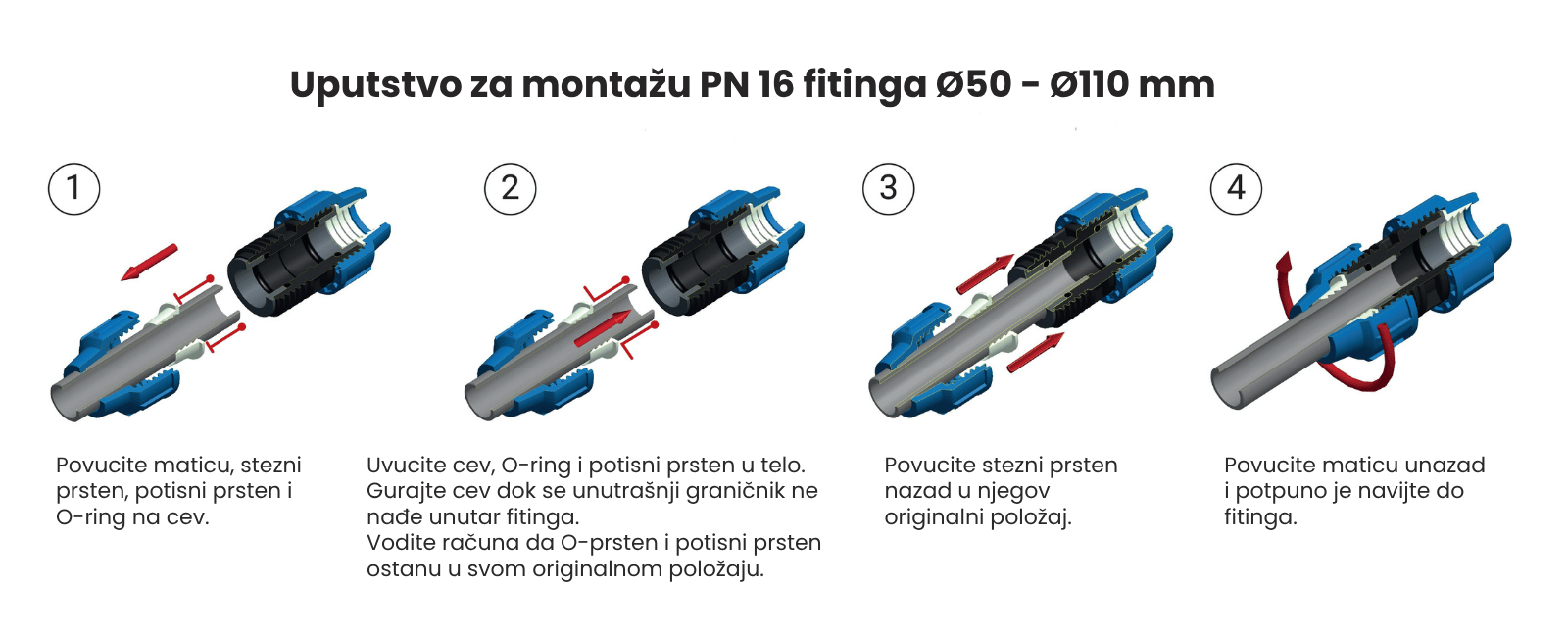

Za veličine 90 i 110 mm Poliext predviđa i alternativni redosled montaže, koji olakšava rad na terenu. Cev se prvo uvuče u telo fitinga, a matica se zatim prilagođava do pravilnog položaja. Postupak je prikazan na fotografiji.

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Označavanje — ISO 17885
• Upravljanje kvalitetom — ISO 9001
• Otpornost na izvlačenje — ISO 3501
• Otpornost na unutrašnji pritisak pri savijanju — ISO 3503, DIN 8076
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076
• Otpornost na unutrašnji pritisak (1000 časova) — ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076
• Namena za cevi — Polietilenske (PE) cevi, prema EN 12201
