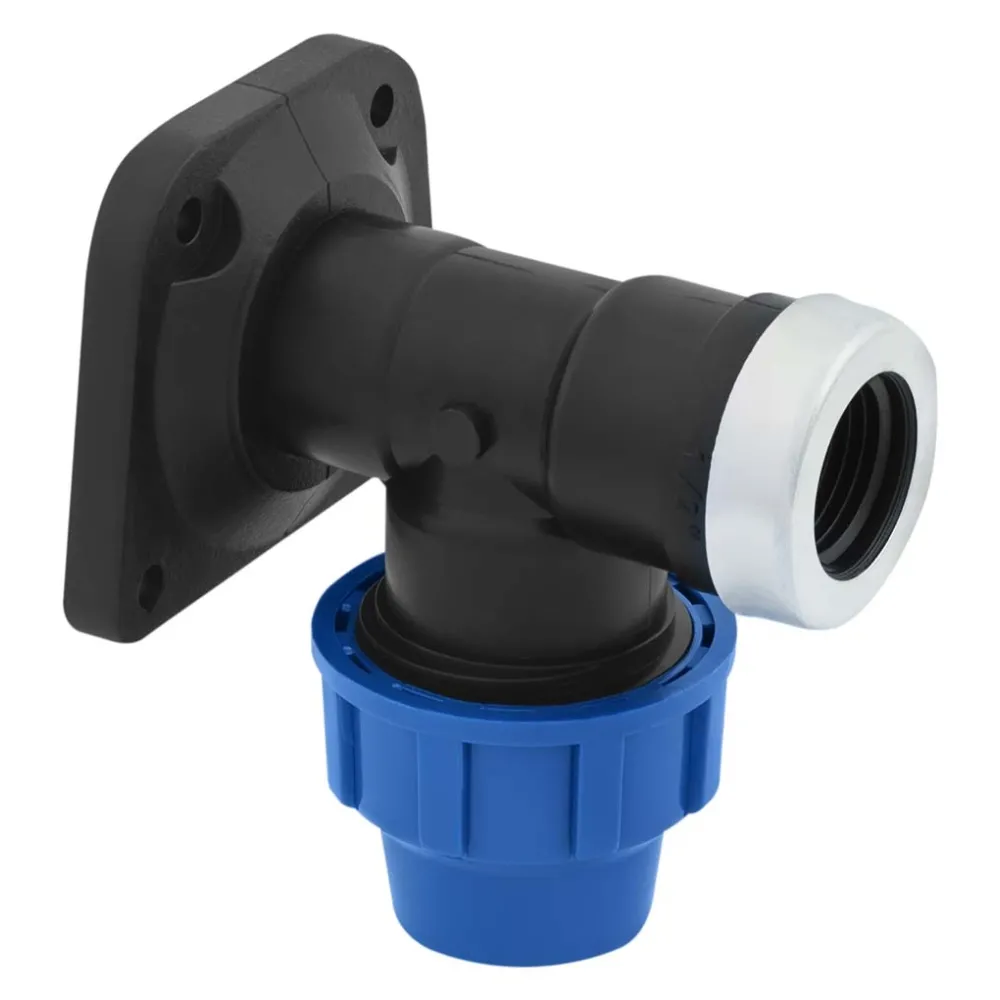

Poliext lakat zid spojnica PN16 bara unutrašnji navoj

Lakat zid spojnica sa unutrašnjim navojem spaja PE cevovod sa fitingom koji ima spoljašnji navoj, uz promenu pravca od 90°, kao i standardna lakat spojnica — uz dodatnu montažnu ploču za pričvršćivanje na zid, nosač ili drugu konstrukciju. Time navojni priključak ostaje fiksiran i dostupan.

Prednosti

• Montažna ploča omogućava čvrsto pričvršćivanje na zid, nosač ili konstrukciju — navojni priključak ostaje stabilan i dostupan
• Menja pravac cevovoda pod 90° i spaja PE cev direktno sa fitingom koji ima spoljašnji navoj
• Navoj je dodatno ojačan zaštitnim prstenom, otporniji na naprezanje pri uvrtanju priključenog fitinga
• Matica sa 4 do 6 navoja obezbeđuje jaču vezu i veću otpornost na izvlačenje cevi
• Kvalitetan EPDM dihtung sa silikonskim premazom garantuje pouzdano zaptivanje na kompresionom kraju
• Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu

Konstrukcija i materijali

• Telo — crni polipropilen (PP); u obliku lakta pod uglom od 90°, sa montažnom pločom za pričvršćivanje na zid ili konstrukciju, jednim kompresionim priključkom za PE cev i jednim navojnim izvodom
• Matica — plavi polipropilen (PP), sa 4 do 6 navoja koji obezbeđuju jače prianjanje i bolju otpornost na izvlačenje cevi
• Stezni prsten — poliacetal (POM); otvoren, što mu omogućava da se širi prilikom montaže i lakše postavi na cev; oštri i jaki zupci obezbeđuju otpornost na pritisak i izvlačenje, čak i u slučaju hidrauličkog udara
• Potisni prsten — crni polipropilen (PP); čvrsto stoji u telu fitinga i drži dihtung na mestu čak i kada se matica ponovo sklapa ili rasklapa, a po potrebi se uklanja bez alata
• Dihtung — EPDM guma sa silikonskim premazom; ciljano predimenzionisan, zaptivanje ostvaruje deformacijom koja popunjava ležište u telu fitinga i stvara tačkasti kontakt sa zaptivnim površinama sposoban da zadrži visok pritisak; pozicioniran tako da se ne uvija prilikom uvlačenja cevi, uz uslov da je potisni prsten ostao u originalnom položaju; može se izvaditi, očistiti i ponovo upotrebiti, a dostupan je i kao rezervni deo
• Zaštitni prsten (oko navoja) — pocinkovani čelik; dodatna otpornost na naprezanje pri uvrtanju priključenog fitinga
• Navoj — unutrašnji (ženski), prema ISO 7-1; fiting koji se u njega uvrće treba da ima teflon traku na svom navoju radi zaptivanja

Radni pritisak lakat zid spojnice iznosi do 16 bara. Fiting poseduje sertifikate DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA i OIB.

Gde i kako se koristi

Lakat zid spojnica se koristi svuda gde priključak mora ostati na jednom mestu i podnositi ponovljeno rukovanje bez klaćenja — kod zidnih instalacija, tehničkih priključaka, česmi, ventila ili drugih fiksnih izlaza iz sistema. Montažna ploča fiksira fiting za zid, nosač ili konstrukciju, tako da napor pri korišćenju priključene opreme (npr. otvaranje i zatvaranje slavine) ne opterećuje samu PE cev i kompresioni spoj. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode.

Montaža — na šta obratiti pažnju

Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada. Matica se pritiže rukom, bez alata. Kraj cevi mora biti ravno odsečen i očišćen od strugotine pre uvlačenja u telo fitinga. Montažna ploča se fiksira za zid ili konstrukciju odgovarajućim zavrtnjima. Navojni izvod prima fiting sa spoljašnjim navojem — teflon traka se postavlja na njegov navoj pre uvrtanja, radi zaptivanja.

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Navoji — ISO 7-1
• Označavanje — ISO 17885
• Upravljanje kvalitetom — ISO 9001
• Otpornost na izvlačenje — ISO 3501
• Otpornost na unutrašnji pritisak pri savijanju — ISO 3503, DIN 8076
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076
• Otpornost na unutrašnji pritisak (1000 časova) — ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076
• Namena za cevi — Polietilenske (PE) cevi, prema EN 12201
