- Kompresiona spojnica za povezivanje PE cevi sa fitinzima sa unutrašnjim navojem pod uglom od 90°
- Čvrsta konstrukcija od polipropilena i poliacetala, uz jak stezni prsten i otpornosti na izvlačenje
- Zaptivanje se ostvaruje pomoću kvalitetnog EPDM O-prstena sa silikonskim premazom
- Za spojnice 16–75 mm maksimalni radni pritisak je do 16 bar, a za 90–110 mm je do 12,5 bara
- Navoj prema ISO 7-1 standardu - prilikom postavljanja koristiti teflon traku
- Pouzdan rad, dug radni vek, uz brzo sklapanje i ponovno rastavljanje pri servisu
Veličina priključka:
201,00 RSD
- Opis proizvoda
- Specifikacije
- Dokumenta

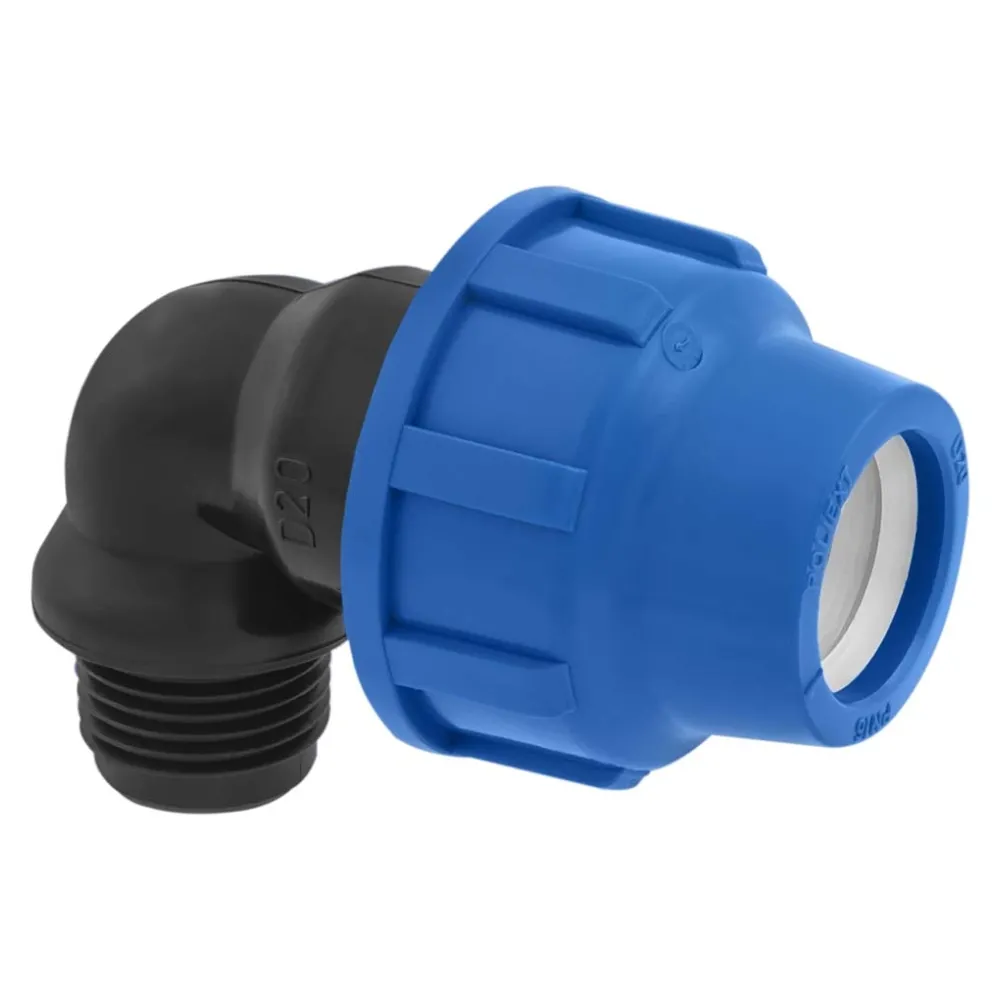

Poliext lakat spojnica PN 16 bara PE cevi i fitinge, spoljašnji navoj
Lakat spojnica sa spoljašnjim navojem je kompresioni fiting koji spaja PE cev i fiting sa unutrašnjim navojem pod uglom od 90° — jedan kraj kompresiono hvata PE cev, dok drugi ima spoljašnji (muški) navoj, bez potrebe za kombinacijom običnog lakta i posebnog adaptera.
Prednosti
- Menja pravac cevovoda pod 90° i spaja PE cev direktno sa fitingom koji ima unutrašnji navoj — nije potreban poseban adapter
- Matica sa 4 do 6 navoja obezbeđuje jaču vezu i veću otpornost na izvlačenje cevi
- Kvalitetan EPDM dihtung sa silikonskim premazom garantuje pouzdano zaptivanje na kompresionom kraju
- Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
- Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa
Konstrukcija i materijali
- Telo — crni polipropilen (PP); u obliku lakta pod uglom od 90°, sa jednim kompresionim priključkom za PE cev i jednim navojnim izvodom
- Matica — plavi polipropilen (PP), sa 4 do 6 navoja koji obezbeđuju jače prianjanje i bolju otpornost na izvlačenje cevi
- Stezni prsten — poliacetal (POM); otvoren, što mu omogućava da se širi prilikom montaže i lakše postavi na cev; oštri i jaki zupci obezbeđuju otpornost na pritisak i izvlačenje, čak i u slučaju hidrauličkog udara
- Potisni prsten — crni polipropilen (PP); čvrsto stoji u telu fitinga i drži dihtung na mestu čak i kada se matica ponovo sklapa ili rasklapa, a po potrebi se uklanja bez alata
- Dihtung — EPDM guma sa silikonskim premazom; ciljano predimenzionisan, zaptivanje ostvaruje deformacijom koja popunjava ležište u telu fitinga i stvara tačkasti kontakt sa zaptivnim površinama sposoban da zadrži visok pritisak; pozicioniran tako da se ne uvija prilikom uvlačenja cevi, uz uslov da je potisni prsten ostao u originalnom položaju; može se izvaditi, očistiti i ponovo upotrebiti, a dostupan je i kao rezervni deo
- Navoj — spoljašnji (muški), prema ISO 7-1; pri montaži se prekriva teflon trakom radi zaptivanja
Radni pritisak lakat spojnice iznosi do 16 bara za veličine 16–75 mm, odnosno do 12,5 bara za veličine 90–110 mm. Fiting poseduje sertifikate DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA i OIB.
Napomena: sertifikati DVGW, KIWA, WIEN-ZERT, ITC, UBA i OIB važe za veličine od Ø20 mm do Ø75 mm.
Gde i kako se koristi

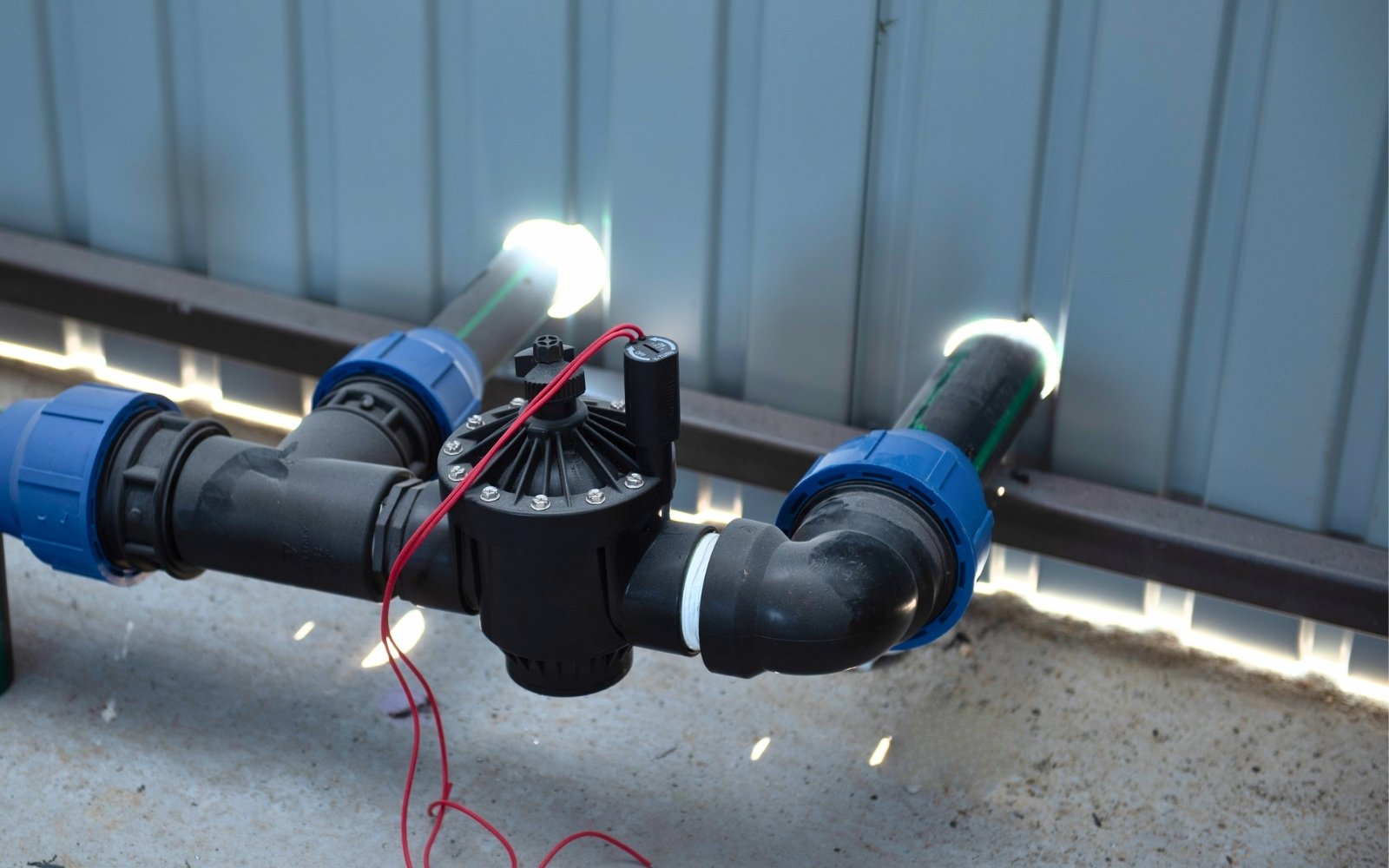

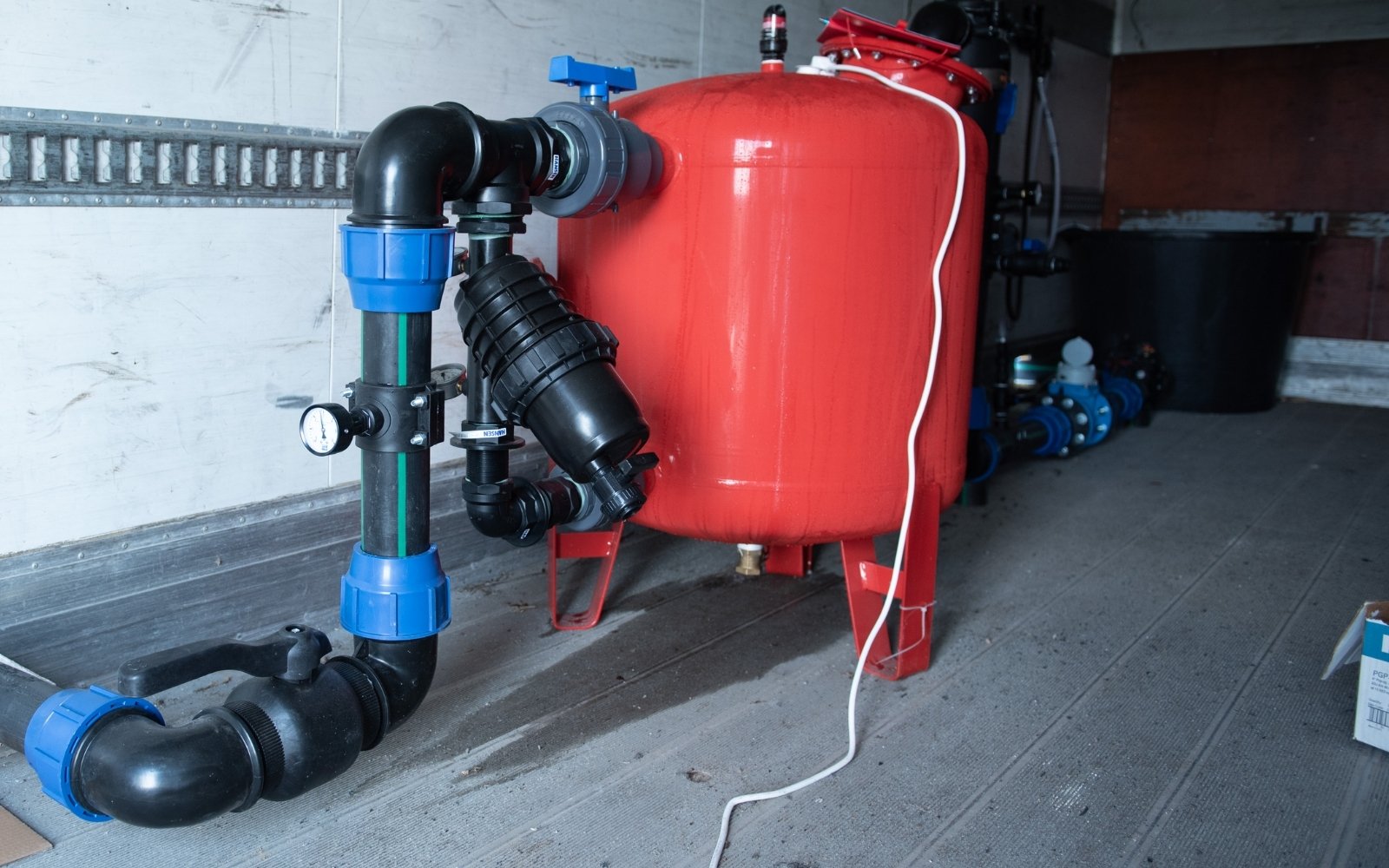

Lakat spojnica sa spoljašnjim navojem spaja PE cevovod pod pritiskom sa fitingom koji ima unutrašnji navoj, uz promenu pravca od 90°. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode. Tipično se postavlja na mestima gde vod skreće oko prepreke ili menja pravac, a na tom istom mestu je potrebno priključiti opremu koja kontroliše, filtrira ili prati rad sistema: ventil, filter, regulator pritiska, razdelnik ili merni uređaj.
Montaža — na šta obratiti pažnju
Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada. Navojni izvod se povezuje direktno na fiting sa unutrašnjim navojem, uz teflon traku na navoju radi zaptivanja.
Kod veličina od 20 do 40 mm matica se pritiže rukom, bez alata. Kraj cevi mora biti ravno odsečen i očišćen od strugotine pre uvlačenja u telo fitinga. Redosled ugradnje prikazan je na fotografiji.

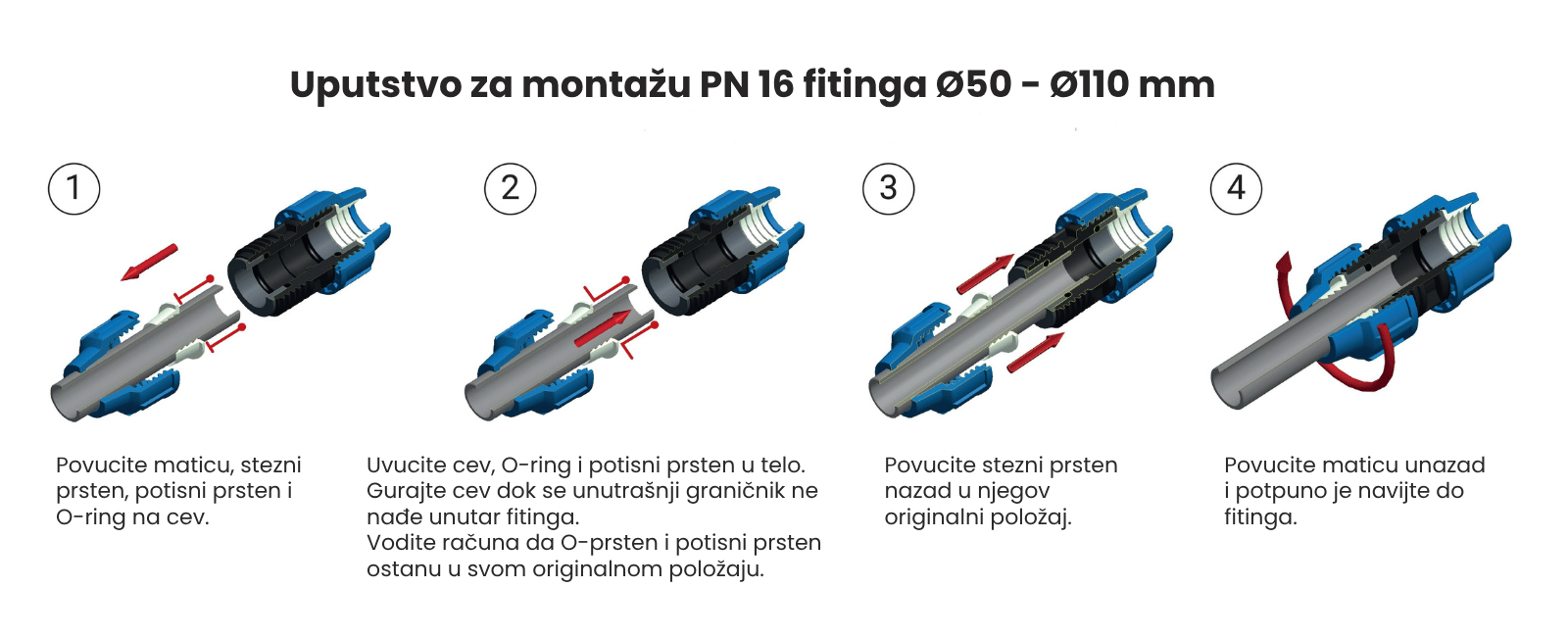

Kod prečnika iznad 50 mm pritezanje matice zahteva alat kako bi se postiglo potpuno naleganje. Postupak sledi isti princip kao kod manjih veličina, uz veću silu pritezanja. Koraci su prikazani na fotografiji.
Za veličine 90 i 110 mm Poliext predviđa i alternativni redosled montaže, koji olakšava rad na terenu. Cev se prvo uvuče u telo fitinga, a matica se zatim prilagođava do pravilnog položaja. Postupak je prikazan na fotografiji.
Standardi i tehnički referentni okviri
- Dizajn — ISO 17885
- Dimenzije — ISO 3126
- Navoji — ISO 7-1
- Označavanje — ISO 17885
- Upravljanje kvalitetom — ISO 9001
- Otpornost na izvlačenje — ISO 3501
- Otpornost na unutrašnji pritisak pri savijanju — ISO 3503, DIN 8076
- Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076
- Otpornost na unutrašnji pritisak (1000 časova) — ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076
- Namena za cevi — Polietilenske (PE) cevi, prema EN 12201
| Parametar | Vrednost |
|---|---|
| Naziv proizvoda | Poliext lakat spojnica PN 16 bara PE cevi i fitinge, spoljašnji navoj |
| Veličine | 20×1/2″ do 110×4″ |
| Radni pritisak (16–75mm) | do 16 bar |
| Radni pritisak (90mm, 110mm) | do 12,5 bar |
| Telo | Crni polipropilen (PP) |
| Matica | Plavi polipropilen (PP) |
| Stezni prsten | Poliacetal (POM) |
| Potisni prsten | Crni polipropilen (PP) |
| Dihtung | EPDM guma sa silikonskim premazom |
| Navoj | Spoljašnji (muški), ISO 7-1 |
| Broj navoja na matici | 4–6 |
| Kompatibilnost cevi | PE80, PE100 prema EN 12201 |
| Namena | Promena pravca cevovoda pod uglom od 90°, sa navojnim priključkom |
| Kvalitet sirovine | Primarna sirovina, sertifikovano za pijaću vodu |
| Sertifikati* | DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA, OIB |
| Dizajn — standard | ISO 17885 |
| Dimenzije — standard | ISO 3126 |
| Navoji — standard | ISO 7-1 |
| Označavanje — standard | ISO 17885 |
| Upravljanje kvalitetom — standard | ISO 9001 |
| Otpornost na izvlačenje — standard | ISO 3501 |
| Otpornost na unutrašnji pritisak pri savijanju — standard | ISO 3503, DIN 8076 |
| Otpornost na unutrašnji pritisak (1 čas) — standard | ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076 |
| Otpornost na unutrašnji pritisak (1000 časova) — standard | ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076 |
*DVGW, KIWA, WIEN-ZERT, ITC, UBA i OIB ne važe za veličine 90mm i 110mm.
