Poliext egal spojnica PN 16 bara za dve PE cevi

Poliext egal spojnica je kompresioni fiting koji u pravoj liniji spaja dve polietilenske (PE) cevi istog prečnika, bez lepljenja ili zavarivanja cevi.

Prednosti

• Spaja PE cevi istog prečnika u pravoj liniji — za produžavanje voda ili zamenu oštećene deonice
• Matice sa 4 do 6 navoja na oba priključka obezbeđuju jaču vezu i veću otpornost na izvlačenje cevi
• Kvalitetan EPDM dihtung sa silikonskim premazom garantuje pouzdano zaptivanje na oba kompresiona kraja
• Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
• Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa

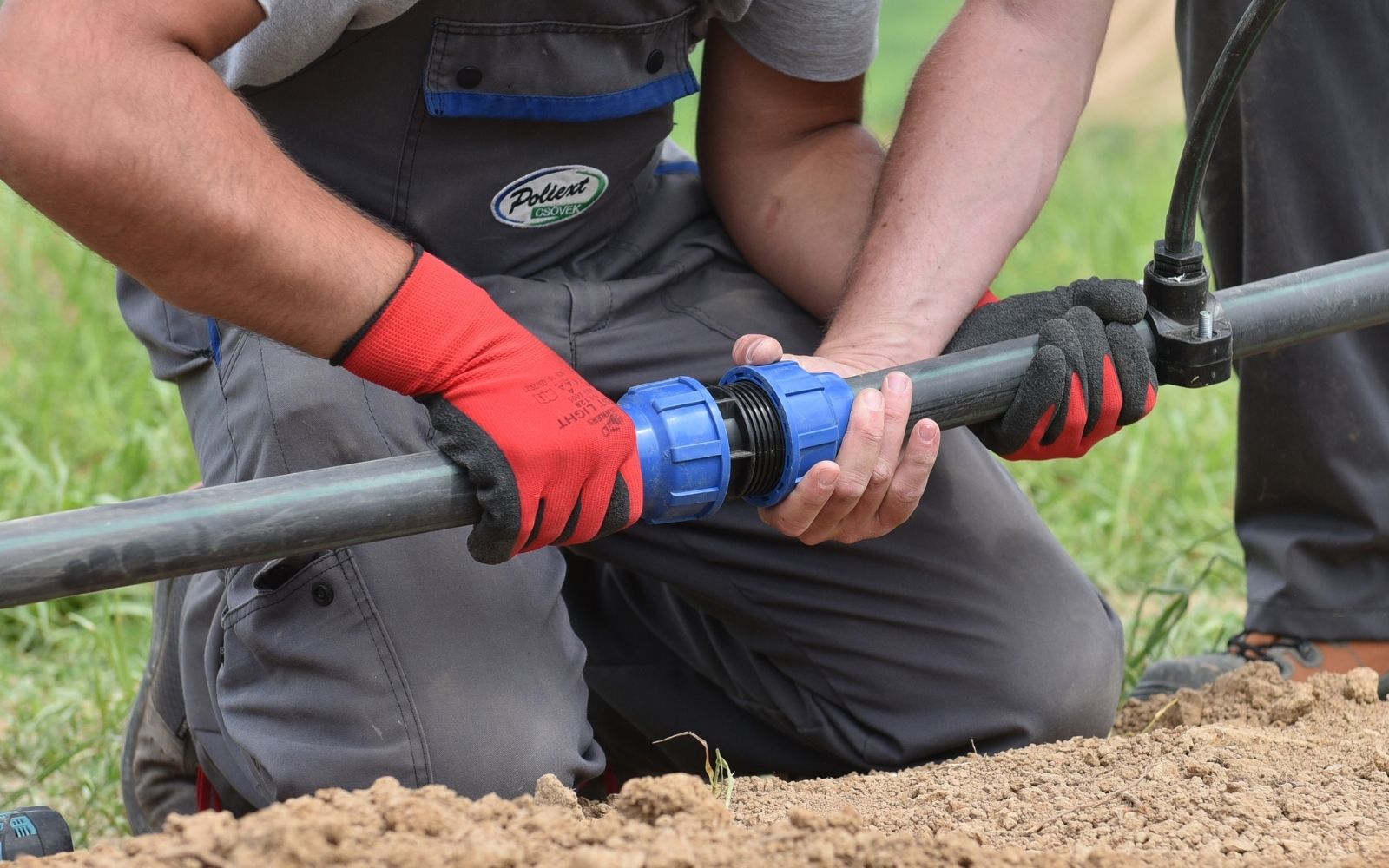

Poliext egal spojnica PN 16 koristi se za produžetak voda

Konstrukcija i materijali

• Telo — crni polipropilen (PP); u pravoj liniji, sa dva kompresiona priključka istog prečnika
• Matice (2 komada, po jedna na svakom priključku) — plavi polipropilen (PP), sa 4 do 6 navoja koji obezbeđuju jače prianjanje i bolju otpornost na izvlačenje cevi
• Stezni prstenovi (2 komada) — poliacetal (POM); otvoreni, što im omogućava da se šire prilikom montaže i lakše postave na cev; oštri i jaki zupci obezbeđuju otpornost na pritisak i izvlačenje, čak i u slučaju hidrauličkog udara
• Potisni prstenovi (2 komada) — crni polipropilen (PP); čvrsto stoje u telu fitinga i drže dihtung na mestu čak i kada se matica ponovo sklapa ili rasklapa, a po potrebi se uklanjaju bez alata
• Dihtunzi (2 komada) — EPDM guma sa silikonskim premazom; ciljano predimenzionisani, zaptivanje ostvaruju deformacijom koja popunjava ležište u telu fitinga i stvara tačkasti kontakt sa zaptivnim površinama sposoban da zadrži visok pritisak; pozicionirani tako da se ne uvijaju prilikom uvlačenja cevi, uz uslov da je potisni prsten ostao u originalnom položaju; mogu se izvaditi, očistiti i ponovo upotrebiti, a dostupni su i kao rezervni deo

Radni pritisak egal spojnice iznosi do 16 bara za veličine 16–75 mm, odnosno do 12,5 bara za veličine 90–110 mm. Fiting poseduje sertifikate DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA i OIB.

Napomena: sertifikati DVGW, KIWA, WIEN-ZERT, ITC, UBA i OIB važe za veličine od Ø20 mm do Ø75 mm — ne važe za 16mm, ni za 90mm i 110mm.

Gde i kako se koristi

Egal spojnica se koristi kada je potrebno produžiti PE vod, ili zameniti oštećenu deonicu cevi u postojećoj liniji. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, hortikultura, pejzažno navodnjavanje), kao i u opštem vodosnabdevanju za industrijske, komercijalne i domaće potrebe.

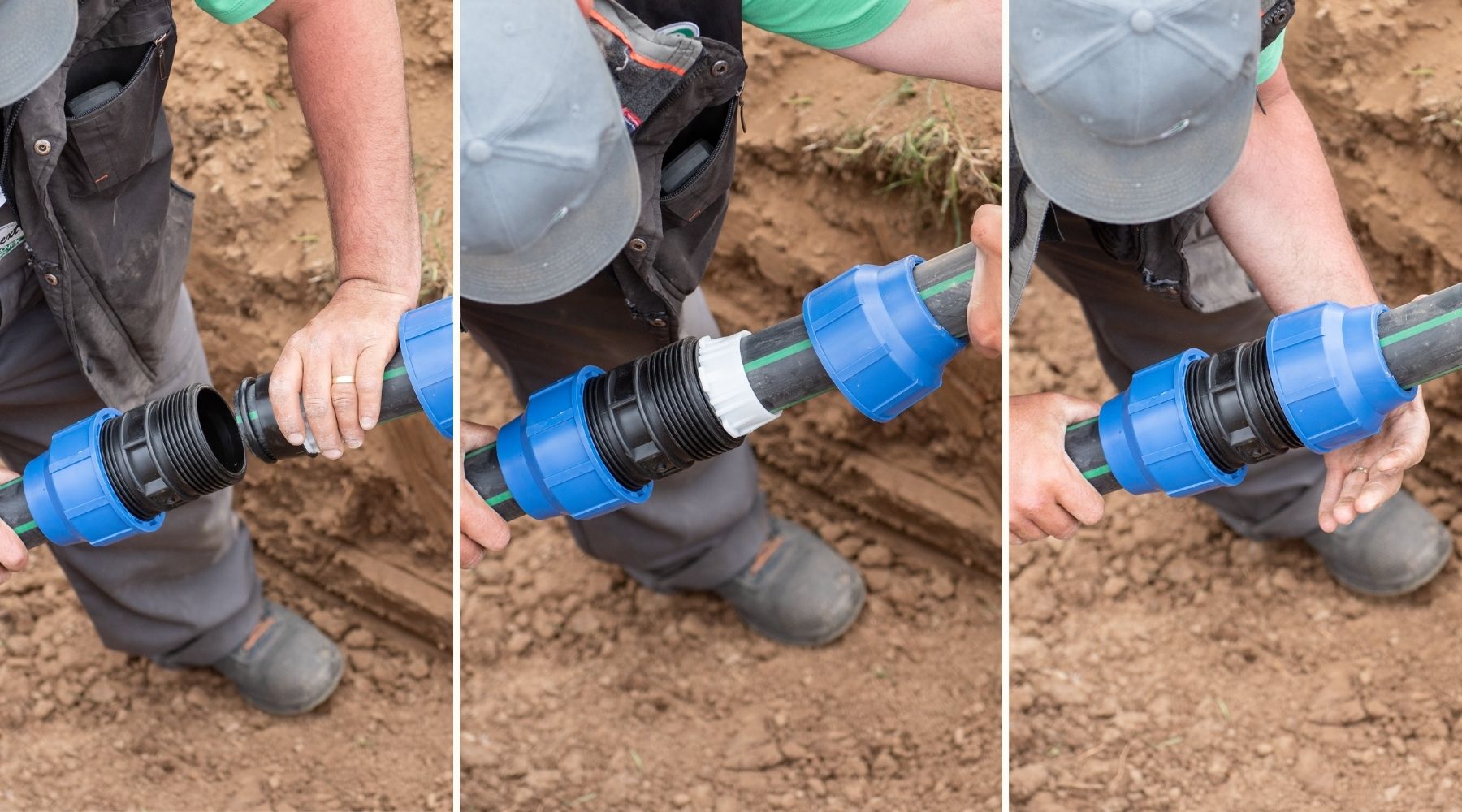

Poliext egal spojnica PN 16 za dve PE cevi - montaža

Montaža — na šta obratiti pažnju

Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada, na oba priključka. Ako matica nije do kraja pritegnuta, može doći do curenja na dihtungu ili do istiskivanja cevi iz fitinga pod pritiskom.

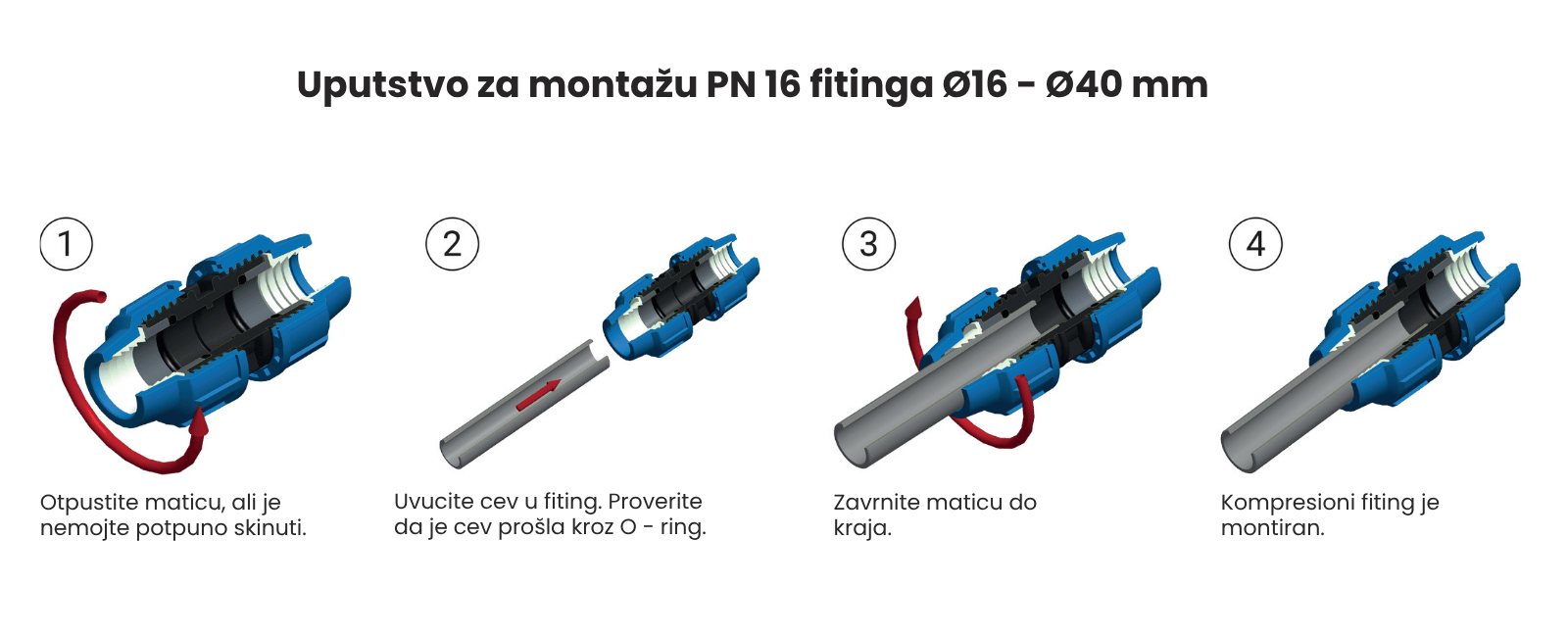

Kod veličina od 16 do 40 mm matica se pritiže rukom, bez alata. Kraj cevi mora biti ravno odsečen i očišćen od strugotine pre uvlačenja u telo fitinga. Redosled ugradnje prikazan je na fotografiji.

Kod prečnika 50 mm i većih pritezanje matice zahteva ključ za spojnice ili drugi odgovarajući alat, kako bi se postiglo potpuno naleganje. Postupak sledi isti princip kao kod manjih veličina, uz veću silu pritezanja. Koraci su prikazani na fotografiji.

Za veličine 90 i 110 mm Poliext predviđa i alternativni redosled montaže, koji olakšava rad na terenu. Cev se prvo uvuče u telo fitinga, a matica se zatim prilagođava do pravilnog položaja. Postupak je prikazan na fotografiji.

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Označavanje — ISO 17885
• Upravljanje kvalitetom — ISO 9001
• Otpornost na izvlačenje — ISO 3501
• Otpornost na unutrašnji pritisak pri savijanju — ISO 3503, DIN 8076
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076
• Otpornost na unutrašnji pritisak (1000 časova) — ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076
• Namena za cevi — Polietilenske (PE) cevi, prema EN 12201
