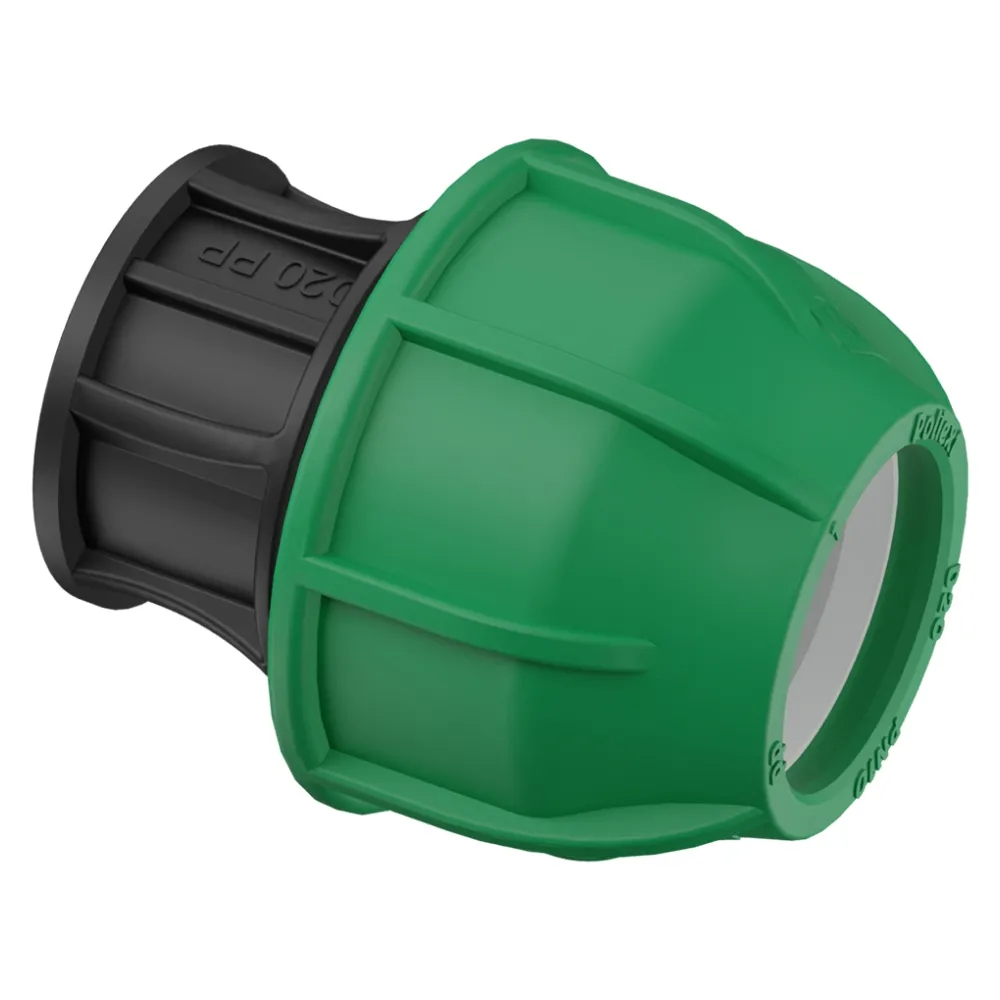

Poliext završni element PN 10 za PE cevi

Poliext završni element je kompresioni fiting koji zatvara kraj PE cevovoda, sprečavajući isticanje vode i održavajući sistem zatvorenim i pod stabilnim pritiskom. Osim zaptivanja, zahvaljujući demontažnoj konstrukciji služi i kao lako dostupna tačka za povremeno ispiranje linije od nataloženog peska, mulja i drugih nečistoća.

Prednosti

• Zatvara kraj PE cevi bez potrebe za zavarivanjem ili lepljenjem
• Dihtung od kvalitetne nitrilne gume garantuje pouzdano zaptivanje, uz dizajn otporan na uvrtanje
• Demontažna konstrukcija omogućava lako uklanjanje, na primer radi ispiranja linije
• Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
• Čvrsta konstrukcija od polipropilena i poliacetala obezbeđuje dobru otpornost na pritisak i dug radni vek

Konstrukcija i materijali

• Telo — crni polipropilen (PP); jedan kompresioni priključak za PE cev, sa zatvorenim krajem
• Matica — zeleni polipropilen (PP)
• Stezni prsten — poliacetal (POM)
• Potisni prsten — crni polipropilen (PP)
• O ring (dihtung) — nitrilna guma (NBR)

Konstrukcija Poliext spojnice PN 10 – telo, matica, stezni prsten, potisni prsten i O ring

Radni pritisak završnog elementa je do 10 bara, za sve veličine u opsegu od 16 do 63 mm. Fiting je namenjen za PE cevi (PE80 i PE100) u skladu sa MSZ EN 12201 standardom. Proizvod poseduje sertifikat Instituta Mihajlo Pupin.

Gde i kako se koristi

Završni element se koristi za trajno ili privremeno zatvaranje kraja PE cevovoda — na primer na kraju razvodnog voda, na mestu predviđenom za budući nastavak instalacije, ili prilikom ispitivanja sistema pod pritiskom pre puštanja u rad. Zahvaljujući demontažnoj konstrukciji, isti element se lako skida i vraća, što ga čini pogodnim i za povremeno ispiranje linije od nataloženih čestica. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode.

Montaža — na šta obratiti pažnju

Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada. Ako matica nije do kraja pritegnuta, može doći do curenja na dihtungu ili do istiskivanja cevi iz fitinga pod pritiskom.

Kod veličina od 20 do 40 mm cev se uvodi direktno u telo fitinga bez prethodnog otpuštanja matice — nakon uvođenja cevi, matica se povuče nazad i pritegne do kraja navoja na telu.

Uputstvo za montažu PN 10 fitinga 16–40 mm

Kod veličina 50 i 63 mm matica i stezni prsten se u potpunosti skidaju sa tela fitinga i navuku na cev, nakon čega se cev uvodi u telo, a matica i stezni prsten vraćaju na svoje mesto i pritežu.

Uputstvo za montažu PN 10 fitinga 50 i 63 mm

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Označavanje — ISO 17885
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076, ISO 3485
• Otpornost na izvlačenje — ISO 3501
• Radna temperatura — ISO 13761
• Efekat na kvalitet vode — prema nacionalnim propisima
• Namena za cevi — Polietilenske (PE) cevi, PE80 i PE100, prema MSZ EN 12201
