- Brzo spajanje PE cevi na komponente sa spoljašnjim navojem, pod pritiskom do 10 bara
- Čvrsta konstrukcija od polipropilena i poliacetala ,otpornost na unutrašnji pritisak i izvlačenje
- Zaptivanje se ostvaruje pomoću O-prstena od nitrilne gume uz dizajn protiv uvrtanja
- Navoj prema ISO 7-1 standardu - prilikom postavljanja koristiti teflon traku
- Pouzdan rad, dug radni vek, uz brzo sklapanje i ponovno rastavljanje pri servisu
Veličina priključka:
70,70 RSD
- Opis proizvoda
- Specifikacije
- Dokumenta

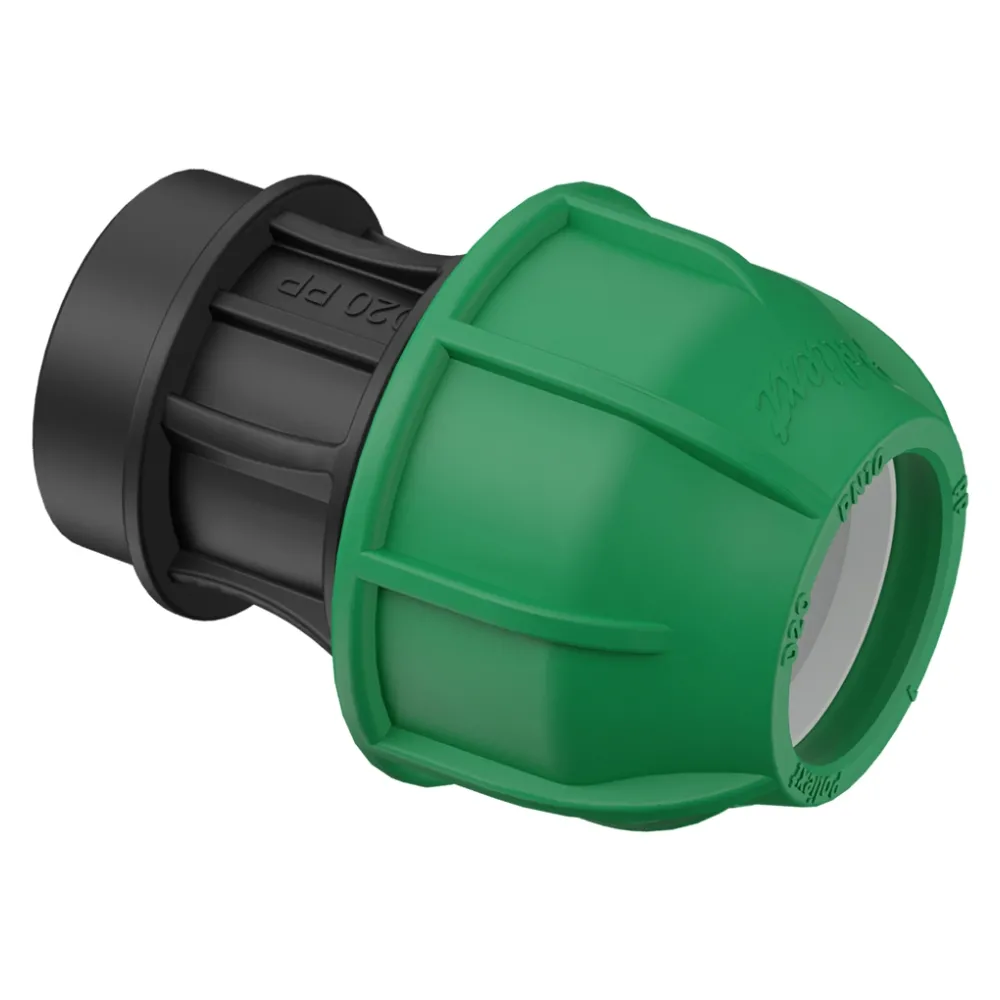

Poliext spojnica PN 10 bara za PE cevi i fitinge, unutrašnji navoj
Poliext spojnica sa unutrašnjim navojem je kompresioni fiting koji u pravoj liniji spaja PE cev i fiting sa spoljašnjim navojem, bez lepljenja ili zavarivanja.
Prednosti
- Spaja PE cev i fiting sa spoljašnjim navojem u pravoj liniji, bez potrebe za dodatnim adapterom
- Kvalitetan NBR dihtung obezbeđuje pouzdano zaptivanje na kompresionom kraju, uz dizajn otporan na uvrtanje
- Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
- Čvrsta konstrukcija obezbeđuje dobru otpornost na pritisak i dug radni vek
- Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa
Konstrukcija i materijali
- Telo — crni polipropilen (PP); u pravoj liniji, sa jednim kompresionim priključkom za PE cev i jednim navojnim izvodom
- Matica — zeleni polipropilen (PP)
- Stezni prsten — poliacetal (POM)
- Potisni prsten — crni polipropilen (PP)
- Dihtung — nitrilna guma (NBR), dizajniran tako da se ne uvija prilikom uvlačenja cevi
- Navoj — unutrašnji (ženski), prema ISO 7-1; fiting koji se u njega uvrće treba da ima teflon traku na svom navoju radi zaptivanja
Radni pritisak spojnice iznosi do 10 bara. Fiting je namenjen povezivanju PE cevi (PE80, PE100), u skladu sa MSZ EN 12201 standardom. Proizvod poseduje sertifikat instituta Mihajlo Pupin.
Gde i kako se koristi

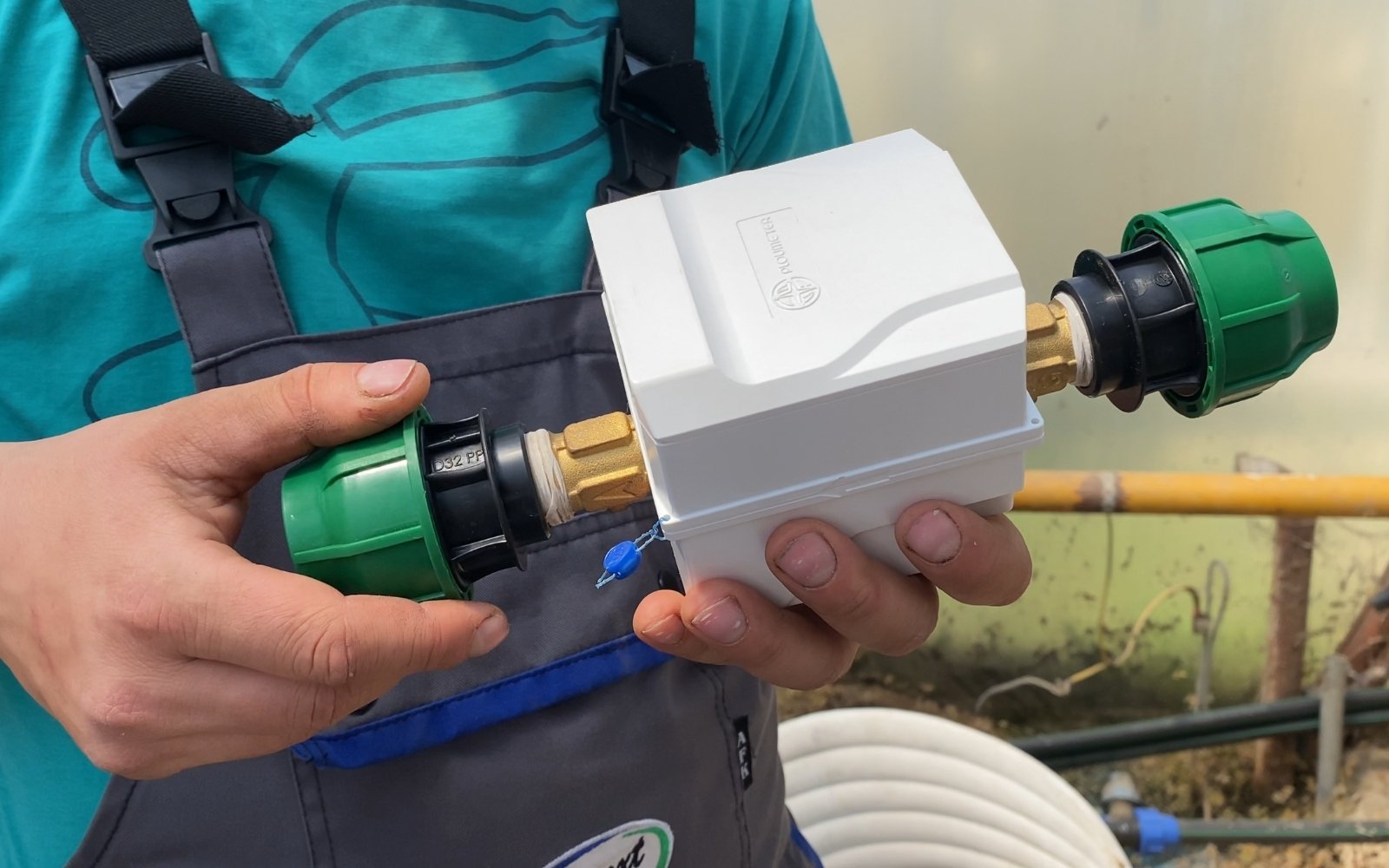

Spojnica se koristi kada je potrebno u pravoj liniji spojiti PE cev sa fitingom koji ima spoljašnji navoj — na primer pri priključenju na ventil, slavinu ili drugu opremu sa navojem. Koristi se u razvodnim mrežama vode pod pritiskom, u navodnjavanju — poljoprivredi, hortikulturi i pejzažnom navodnjavanju — kao i u vodosnabdevanju pijaćom vodom, do radnog pritiska od 10 bara.
Montaža — na šta obratiti pažnju
Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja. Ako matica nije do kraja pritegnuta, može doći do curenja na dihtungu ili do istiskivanja cevi iz fitinga pod pritiskom. Navojni izvod prima fiting sa spoljašnjim navojem — teflon traka se postavlja na njegov navoj pre uvrtanja, radi zaptivanja.
Kod veličina od 20 do 40 mm montaža je jednostavna — nije potrebno prethodno otpuštati ili skidati maticu. Redosled ugradnje prikazan je na fotografiji.
Kod prečnika 50 i 63 mm postupak zahteva par dodatnih koraka — matica i stezni prsten se privremeno skidaju sa tela fitinga. Redosled ugradnje prikazan je na fotografiji.
Standardi i tehnički referentni okviri
- Dizajn — ISO 17885
- Dimenzije — ISO 3126
- Navoji — ISO 7-1
- Označavanje — ISO 17885
- Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076, ISO 3485
- Otpornost na izvlačenje — ISO 3501
- Radna temperatura — ISO 13761
- Efekat na kvalitet vode — prema nacionalnim propisima
- Namena za cevi — Polietilenske (PE) cevi, PE80 i PE100, prema MSZ EN 12201
| Parametar | Vrednost |
|---|---|
| Naziv proizvoda | Poliext spojnica PN 10 bara za PE cevi i fitinge, unutrašnji navoj |
| Veličine | 20×1/2″, 20×3/4″, 25×1″, 25×3/4″, 32×1″, 40×5/4″, 50×2″, 50×6/4″, 63×2″ |
| Radni pritisak | do 10 bar |
| Telo | Crni polipropilen (PP) |
| Matica | Zeleni polipropilen (PP) |
| Stezni prsten | Poliacetal (POM) |
| Potisni prsten | Crni polipropilen (PP) |
| Dihtung | Nitrilna guma (NBR) |
| Navoj | Unutrašnji (ženski), ISO 7-1 |
| Kompatibilnost cevi | PE80, PE100 prema MSZ EN 12201 |
| Namena | Spajanje PE cevi i fitinga sa spoljašnjim navojem u pravoj liniji |
| Sertifikat | Institut Mihajlo Pupin |
| Dizajn — standard | ISO 17885 |
| Dimenzije — standard | ISO 3126 |
| Navoji — standard | ISO 7-1 |
| Označavanje — standard | ISO 17885 |
| Otpornost na unutrašnji pritisak (1 čas) — standard | ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076, ISO 3485 |
| Otpornost na izvlačenje — standard | ISO 3501 |
| Radna temperatura — standard | ISO 13761 |
| Efekat na kvalitet vode | Prema nacionalnim propisima |
