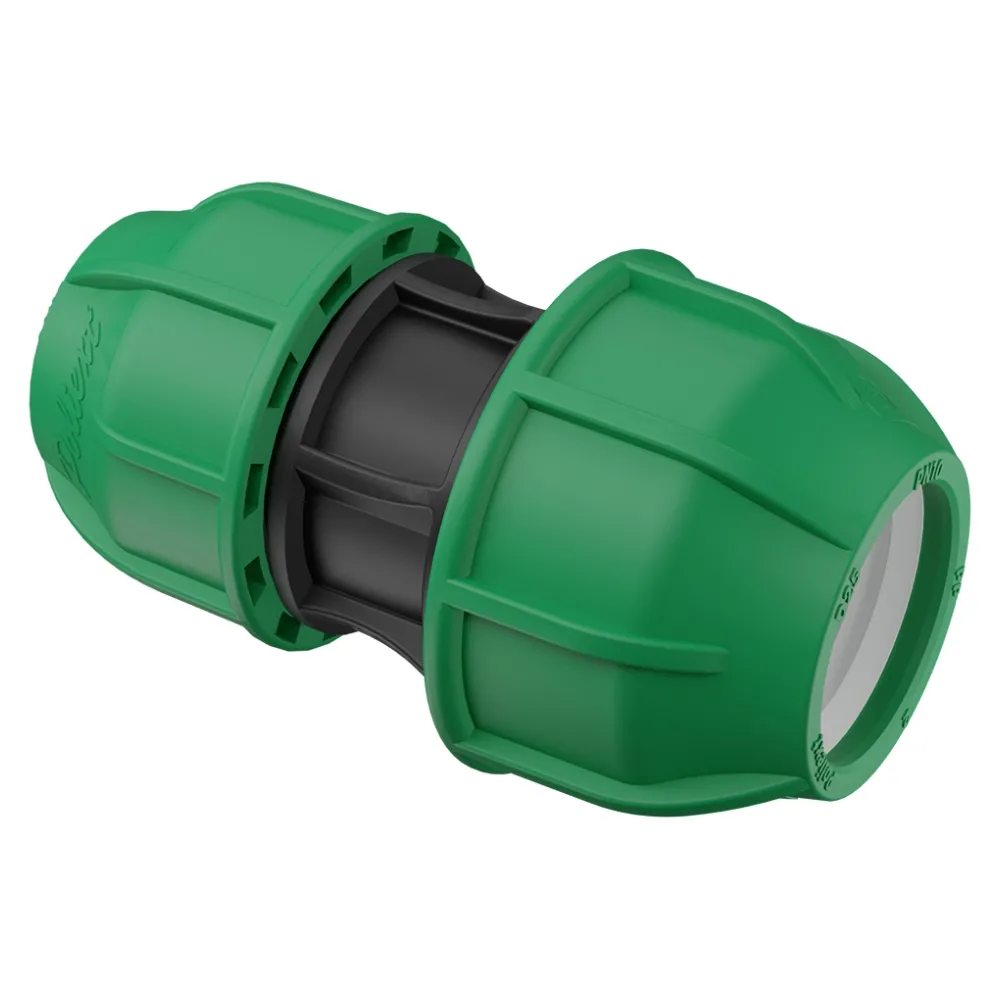

Poliext reducir spojnica PN 10 bara za PE cevi

Poliext reducir spojnica je kompresioni fiting koji u pravoj liniji spaja dve polietilenske (PE) cevi različitog prečnika, bez lepljenja ili zavarivanja.

Prednosti

• Spaja PE cevi različitog prečnika u pravoj liniji, bez potrebe za dodatnim adapterima
• Dihtung od kvalitetne nitrilne gume na oba kompresiona kraja garantuje pouzdano zaptivanje, uz dizajn otporan na uvrtanje
• Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
• Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa
• Čvrsta konstrukcija od polipropilena i poliacetala obezbeđuje dobru otpornost na pritisak i dug radni vek

Poliext reducir spojnica PN 10 omogućava povezivanje PE cevi različitog prečnika

Konstrukcija i materijali

• Telo — crni polipropilen (PP); u pravoj liniji, sa dva kompresiona priključka različitog prečnika
• Matice (2 komada, po jedna na svakom priključku, odgovarajuće veličine za svaku stranu) — zeleni polipropilen (PP)
• Stezni prstenovi (2 komada, odgovarajuće veličine za svaku stranu) — poliacetal (POM)
• Potisni prstenovi (2 komada, odgovarajuće veličine za svaku stranu) — crni polipropilen (PP)
• O ring (dihtung) (2 komada, odgovarajuće veličine za svaku stranu) — nitrilna guma (NBR)

Konstrukcija Poliext spojnice PN 10 – telo, matica, stezni prsten, potisni prsten i O ring

Radni pritisak reducir spojnice je do 10 bara, za sve veličine u opsegu od 16 do 63 mm. Fiting je namenjen za PE cevi (PE80 i PE100) u skladu sa MSZ EN 12201 standardom. Proizvod poseduje sertifikat Instituta Mihajlo Pupin.

Gde i kako se koristi

Reducir spojnica se koristi kada je potrebno spojiti PE cevi različitog prečnika u pravoj liniji, bez grananja ili promene pravca — na primer pri prelasku sa glavnog voda većeg prečnika na sekundarni ili zonski vod manjeg prečnika. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode.

Montaža — na šta obratiti pažnju

Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada, na oba priključka. Ako matica nije do kraja pritegnuta, može doći do curenja na dihtungu ili do istiskivanja cevi iz fitinga pod pritiskom.

Kod veličina od 20 do 40 mm cev se uvodi direktno u telo fitinga bez prethodnog otpuštanja matice — nakon uvođenja cevi, matica se povuče nazad i pritegne do kraja navoja na telu.

Uputstvo za montažu PN 10 fitinga 16–40 mm

Kod veličina 50 i 63 mm matica i stezni prsten se u potpunosti skidaju sa tela fitinga i navuku na cev, nakon čega se cev uvodi u telo, a matica i stezni prsten vraćaju na svoje mesto i pritežu. Kod kombinacije 50×40 mm ovaj postupak važi samo za stranu prečnika 50 mm, dok se strana prečnika 40 mm montira po prethodno opisanom postupku za 20–40 mm.

Uputstvo za montažu PN 10 fitinga 50 i 63 mm

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Označavanje — ISO 17885
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076, ISO 3485
• Otpornost na izvlačenje — ISO 3501
• Radna temperatura — ISO 13761
• Efekat na kvalitet vode — prema nacionalnim propisima
• Namena za cevi — Polietilenske (PE) cevi, PE80 i PE100, prema MSZ EN 12201
