- Kompresiona spojnica za povezivanje tri PE cevi istog prečnika u sistemima pod pritiskom
- Čvrsta konstrukcija od polipropilena i poliacetala, uz jak stezni prsten i otpornost na izvlačenje
- Zaptivanje se ostvaruje pomoću kvalitetnog NBR (nitrilnog) O-prstena, uz dizajn otporan na uvrtanje
- Maksimalni radni pritisak je do 10 bara
- Pouzdan rad, dug radni vek, uz brzo sklapanje i ponovno rastavljanje pri servisu
Veličina priključka:
165,10 RSD
- Opis proizvoda
- Specifikacije
- Dokumenta

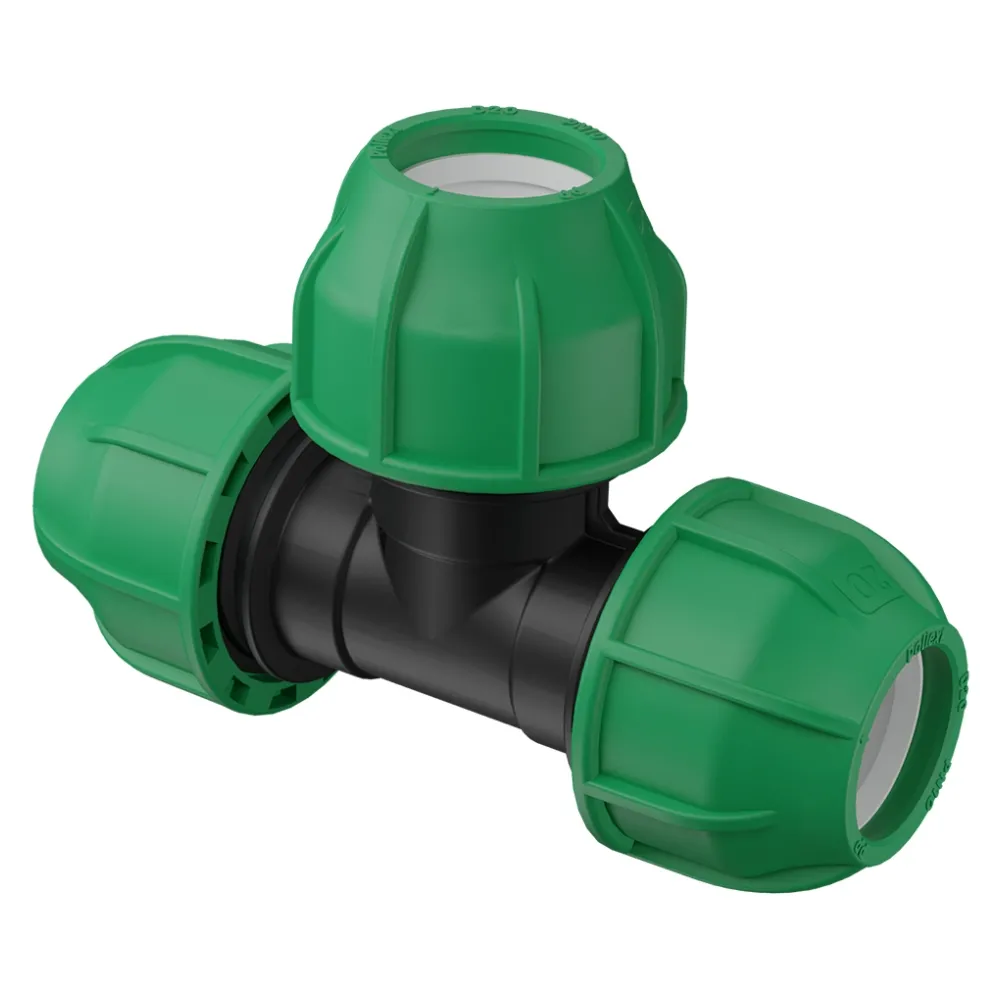

Poliext T spojnica PN 10 za tri PE cevi
T spojnica je kompresioni fiting koji povezuje tri polietilenske (PE) cevi istog prečnika pod pravim uglom (90°), omogućavajući grananje PE cevovoda pod pritiskom bez sečenja ili zavarivanja.
Prednosti
- Omogućava grananje PE razvoda u dodatnom pravcu, uz zadržavanje istog prečnika na sva tri priključka
- Kvalitetan NBR dihtung obezbeđuje pouzdano zaptivanje na sva tri kompresiona kraja, uz dizajn otporan na uvrtanje
- Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
- Čvrsta konstrukcija obezbeđuje dobru otpornost na pritisak i dug radni vek
- Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa
Konstrukcija i materijali
- Telo — crni polipropilen (PP); u obliku slova T, sa tri priključka za PE cev istog prečnika
- Matice (3 komada, po jedna na svakom priključku) — zeleni polipropilen (PP)
- Stezni prstenovi (3 komada) — poliacetal (POM)
- Potisni prstenovi (3 komada) — crni polipropilen (PP)
- Dihtunzi (3 komada) — nitrilna guma (NBR), dizajnirani tako da se ne uvijaju prilikom uvlačenja cevi
Radni pritisak T spojnice iznosi do 10 bara. Fiting je namenjen povezivanju PE cevi (PE80, PE100), u skladu sa MSZ EN 12201 standardom. Proizvod poseduje sertifikat instituta Mihajlo Pupin.
Gde i kako se koristi

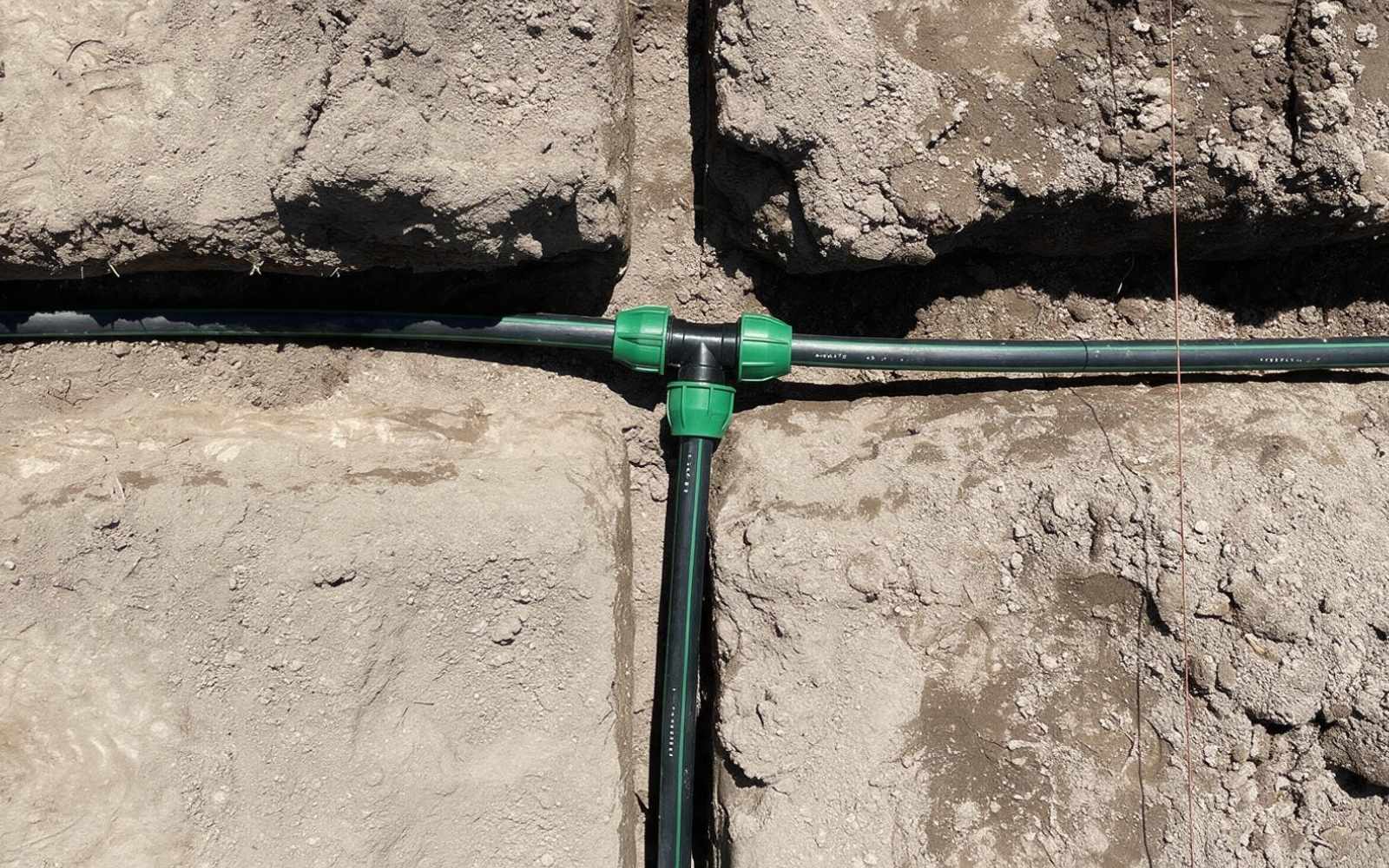

T spojnica se koristi kada iz glavnog PE voda treba izvesti bočnu granu ili formirati dodatni pravac instalacije — pri čemu sva tri priključka ostaju iste veličine. Koristi se u razvodnim mrežama vode pod pritiskom, u navodnjavanju — poljoprivredi, hortikulturi i pejzažnom navodnjavanju — kao i u vodosnabdevanju pijaćom vodom, do radnog pritiska od 10 bara.
Montaža — na šta obratiti pažnju
Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja. Ako matica nije do kraja pritegnuta, može doći do curenja na dihtungu ili do istiskivanja cevi iz fitinga pod pritiskom.
Kod veličina od 20 do 40 mm montaža je jednostavna — nije potrebno prethodno otpuštati ili skidati maticu. Redosled ugradnje prikazan je na fotografiji.
Kod prečnika 50 i 63 mm postupak zahteva par dodatnih koraka — matica i stezni prsten se privremeno skidaju sa tela fitinga. Redosled ugradnje prikazan je na fotografiji.
Standardi i tehnički referentni okviri
- Dizajn — ISO 17885
- Dimenzije — ISO 3126
- Označavanje — ISO 17885
- Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076, ISO 3485
- Otpornost na izvlačenje — ISO 3501
- Radna temperatura — ISO 13761
- Efekat na kvalitet vode — prema nacionalnim propisima
- Namena za cevi — Polietilenske (PE) cevi, PE80 i PE100, prema MSZ EN 12201
| Parametar | Vrednost |
|---|---|
| Naziv proizvoda | Poliext T spojnica PN 10 bara za tri PE cevi |
| Veličine | 20, 25, 32, 40, 50, 63 mm |
| Radni pritisak | do 10 bar |
| Telo | Crni polipropilen (PP) |
| Matica | Zeleni polipropilen (PP) |
| Stezni prsten | Poliacetal (POM) |
| Potisni prsten | Crni polipropilen (PP) |
| Dihtung | Nitrilna guma (NBR) |
| Kompatibilnost cevi | PE80, PE100 prema MSZ EN 12201 |
| Namena | Grananje PE cevovoda pod pravim uglom (90°), tri priključka istog prečnika |
| Sertifikat | Institut Mihajlo Pupin |
| Dizajn — standard | ISO 17885 |
| Dimenzije — standard | ISO 3126 |
| Označavanje — standard | ISO 17885 |
| Otpornost na unutrašnji pritisak (1 čas) — standard | ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076, ISO 3485 |
| Otpornost na izvlačenje — standard | ISO 3501 |
| Radna temperatura — standard | ISO 13761 |
| Efekat na kvalitet vode | Prema nacionalnim propisima |
