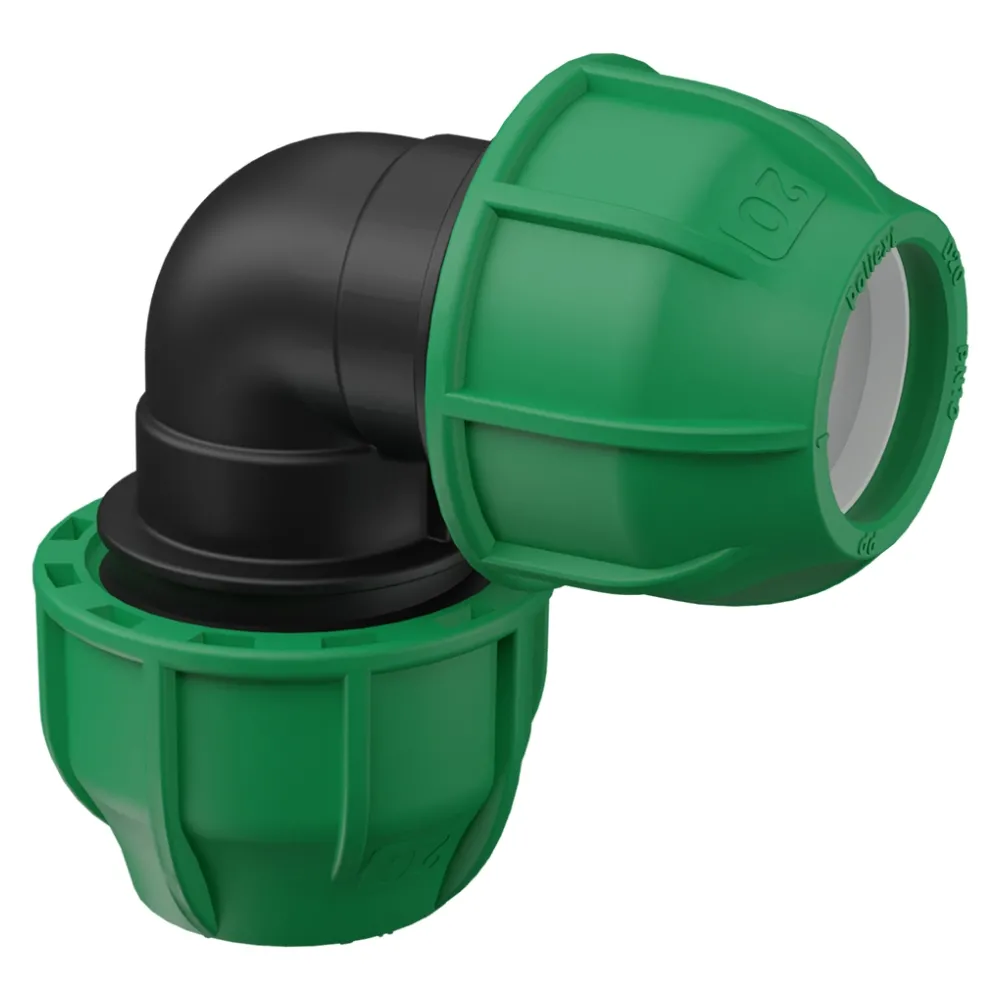

Poliext lakat spojnica PN 10 bara za dve PE cevi

Poliext lakat spojnica PN 10 bara je kompresioni fiting namenjen povezivanju dve polietilenske (PE) cevi istog prečnika pod uglom od 90°, bez lepljenja ili zavarivanja. Zahvaljujući jednostavnoj montaži i mogućnosti ponovnog rastavljanja, pogodna je i za nove instalacije i za intervencije na postojećim vodovima.

Prednosti

• Omogućava promenu pravca PE razvoda za 90°, uz zadržavanje istog prečnika na oba priključka
• Dihtung od kvalitetne nitrilne gume, dizajn otporan na uvrtanje, pouzdano zaptivanje
• Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
• Čvrsta konstrukcija od polipropilena i poliacetala obezbeđuje dobru otpornost na pritisak i dug radni vek
• Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa

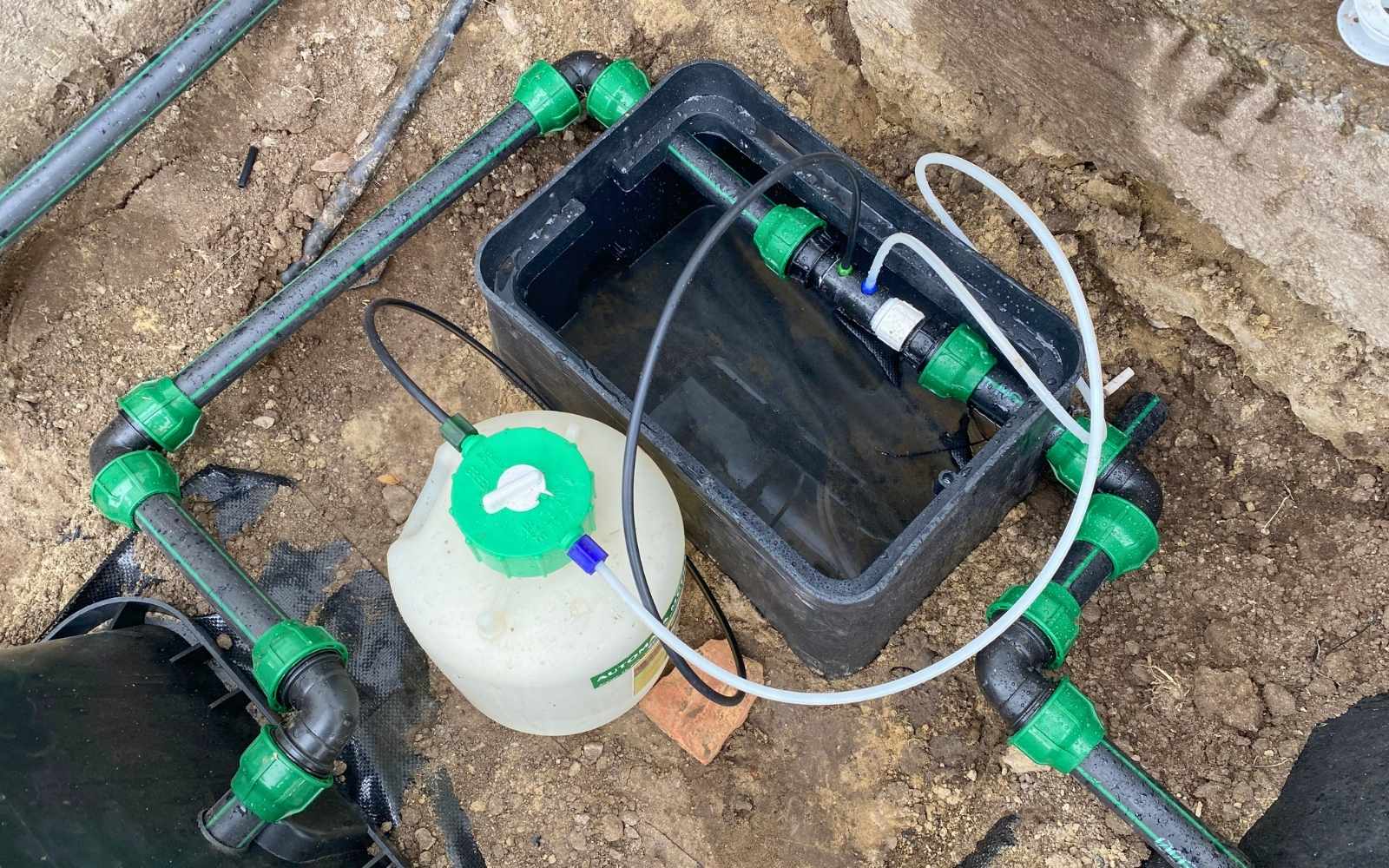

Poliext kompresiona lakat spojnica PN 10 omogućava promenu pravca voda i obilaženje prepreka

Konstrukcija i materijali

• Telo — crni polipropilen (PP); u obliku lakta (90°), sa dva priključka za PE cev istog prečnika
• Matice (2 komada, po jedna na svakom priključku) — zeleni polipropilen (PP)
• Stezni prstenovi (2 komada) — poliacetal (POM)
• Potisni prstenovi (2 komada) — crni polipropilen (PP)
• O ring (dihtung) (2 komada) — nitrilna guma (NBR), dizajnirani tako da se ne uvijaju prilikom uvlačenja cevi

Konstrukcija Poliext spojnice PN 10 – telo, matica, stezni prsten, potisni prsten i O ring

Radni pritisak fitinga je do 10 bara, za sve veličine u opsegu od 16 do 63 mm. Fiting je namenjen za PE cevi (PE80 i PE100) u skladu sa MSZ EN 12201 standardom. Proizvod poseduje sertifikat Instituta Mihajlo Pupin.

Gde i kako se koristi

Lakat spojnica se koristi kada PE cevovod treba da promeni pravac za 90°, uz zadržavanje istog prečnika na oba priključka — tipično pri promeni pravca glavnog ili sekundarnog voda, obilaženju objekata, staza i drugih prepreka, ili povezivanju cevovoda unutar ventilskih šahti. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda i pejzažno navodnjavanje), kao i u opštem vodosnabdevanju za industrijske, komercijalne i domaće potrebe.

Montaža — na šta obratiti pažnju

Kod veličina od 20 do 40 mm cev se uvodi direktno u telo fitinga bez prethodnog otpuštanja matice — nakon uvođenja cevi, matica se povuče nazad i pritegne do kraja navoja na telu.

Uputstvo za montažu PN 10 fitinga 16–40 mm

Kod veličina 50 i 63 mm matica i stezni prsten se u potpunosti skidaju sa tela fitinga i navuku na cev, nakon čega se cev uvodi u telo, a matica i stezni prsten vraćaju na svoje mesto i pritežu.

Uputstvo za montažu PN 10 fitinga 50 i 63 mm

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Označavanje — ISO 17885
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076, ISO 3485
• Otpornost na izvlačenje — ISO 3501
• Radna temperatura — ISO 13761
• Efekat na kvalitet vode — prema nacionalnim propisima
• Namena za cevi — Polietilenske (PE) cevi, PE80 i PE100, prema MSZ EN 12201
