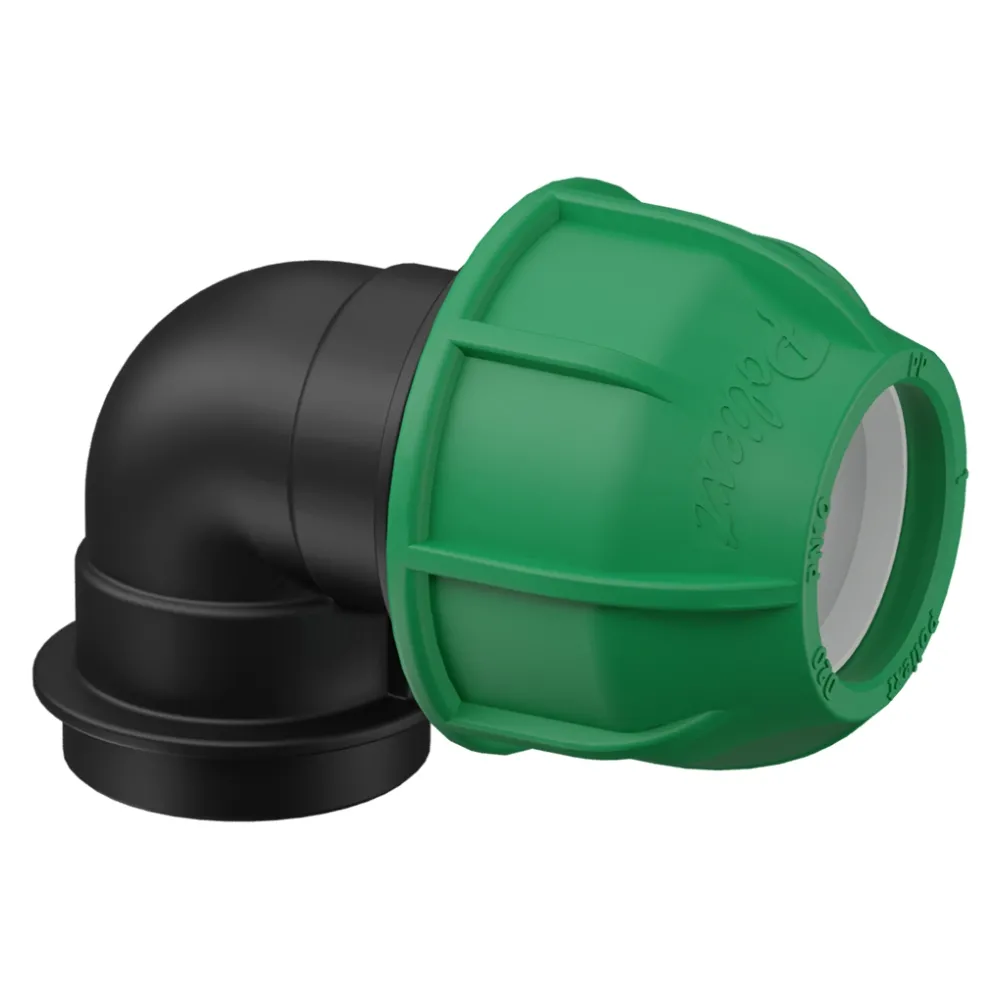

Poliext lakat spojnica PN 10 bara za PE cevi i fitinge, unutrašnji navoj

Poliext lakat spojnica PN 10 bara za PE cevi i fitinge je kompresioni fiting koji spaja PE cev i fiting sa spoljašnjim navojem pod uglom od 90° — jedan kraj kompresiono hvata PE cev, dok drugi ima unutrašnji (ženski) navoj.

Prednosti

• Menja pravac cevovoda pod 90° i spaja PE cev direktno sa fitingom koji ima spoljašnji navoj — nije potreban poseban adapter
• Dihtung od kvalitetne nitrilne gume garantuje pouzdano zaptivanje na kompresionom kraju, uz dizajn otporan na uvrtanje
• Navoj izrađen prema ISO 7-1 standardu obezbeđuje sigurno i standardizovano povezivanje sa navojnim komponentama
• Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
• Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa

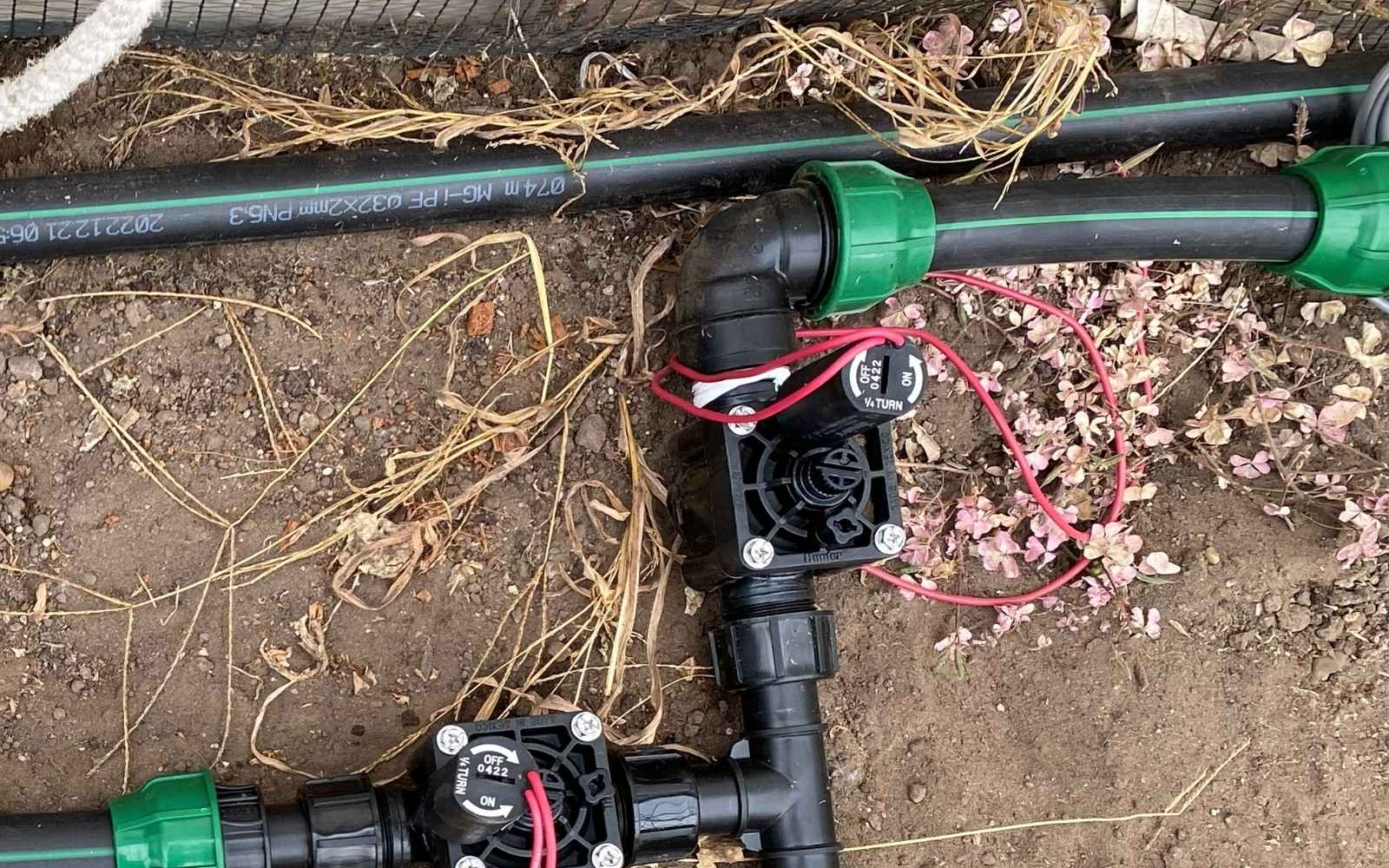

Poliext lakat spojnica PN 10 bara PE cevi i fitinge, unutrašnji navoj povezana sa elektromagnetnim ventilom

Konstrukcija i materijali

• Telo — crni polipropilen (PP); u obliku lakta (90°), sa jednim kompresionim priključkom za PE cev i jednim navojnim izvodom
• Matica (na kompresionom kraju) — zeleni polipropilen (PP)
• Stezni prsten — poliacetal (POM)
• Potisni prsten — crni polipropilen (PP)
• O ring (dihtung) — nitrilna guma (NBR)
• Navoj — unutrašnji (ženski), prema ISO 7-1 standardu; fiting koji se u njega uvrće treba da ima teflon traku na svom navoju radi zaptivanja

Konstrukcija Poliext spojnice PN 10 – telo, matica, stezni prsten, potisni prsten i O ring

Radni pritisak fitinga je do 10 bara. Kompresiona strana je namenjena za PE cevi (PE80 i PE100) u skladu sa MSZ EN 12201 standardom, dok je navojna strana izrađena prema ISO 7-1 standardu. Proizvod poseduje sertifikat Instituta Mihajlo Pupin.

Gde i kako se koristi

Lakat spojnica sa unutrašnjim navojem spaja PE cevovod pod pritiskom sa fitingom koji ima spoljašnji navoj, uz promenu pravca od 90°. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode. Tipično se postavlja na mestima gde vod skreće oko prepreke ili menja pravac, a na tom istom mestu je potrebno priključiti opremu koja kontroliše, filtrira ili prati rad sistema: ventil, filter, regulator pritiska, razdelnik ili merni uređaj.

Montaža — na šta obratiti pažnju

Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada. Navojni izvod prima fiting sa spoljašnjim navojem — teflon traka na njegovom navoju je obavezna, radi zaptivanja.

Kod veličina od 20 do 40 mm cev se uvodi direktno u telo fitinga bez dodatnog otpuštanja matice — nakon uvođenja cevi, matica se povuče nazad i pritegne do kraja navoja na telu.

Uputstvo za montažu PN 10 fitinga 16–40 mm

Kod veličina 50 i 63 mm matica i stezni prsten se u potpunosti skidaju sa tela fitinga i navuku na cev, nakon čega se cev uvodi u telo, a matica i stezni prsten vraćaju na svoje mesto i pritežu.

Uputstvo za montažu PN 10 fitinga 50 i 63 mm

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Navoji — ISO 7-1
• Označavanje — ISO 17885
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076, ISO 3485
• Otpornost na izvlačenje — ISO 3501
• Radna temperatura — ISO 13761
• Efekat na kvalitet vode — prema nacionalnim propisima
• Namena za cevi — Polietilenske (PE) cevi, PE80 i PE100, prema MSZ EN 12201
