Poliext spojnica PN 10 bara za PE cevi i fitinge, spoljašnji navoj

Poliext spojnica sa spoljašnjim navojem je kompresioni fiting koji u pravoj liniji spaja PE cev i komponentu sa unutrašnjim navojem, bez lepljenja ili zavarivanja.

Prednosti

• Spaja PE cev i komponentu sa unutrašnjim navojem u pravoj liniji, bez potrebe za dodatnim adapterom
• Dihtung od kvalitetne nitrilne gume na kompresionom kraju garantuje pouzdano zaptivanje, uz dizajn otporan na uvrtanje
• Spoljašnji navoj izrađen prema ISO 7-1 standardu obezbeđuje sigurno i standardizovano povezivanje sa navojnim komponentama
• Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
• Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa

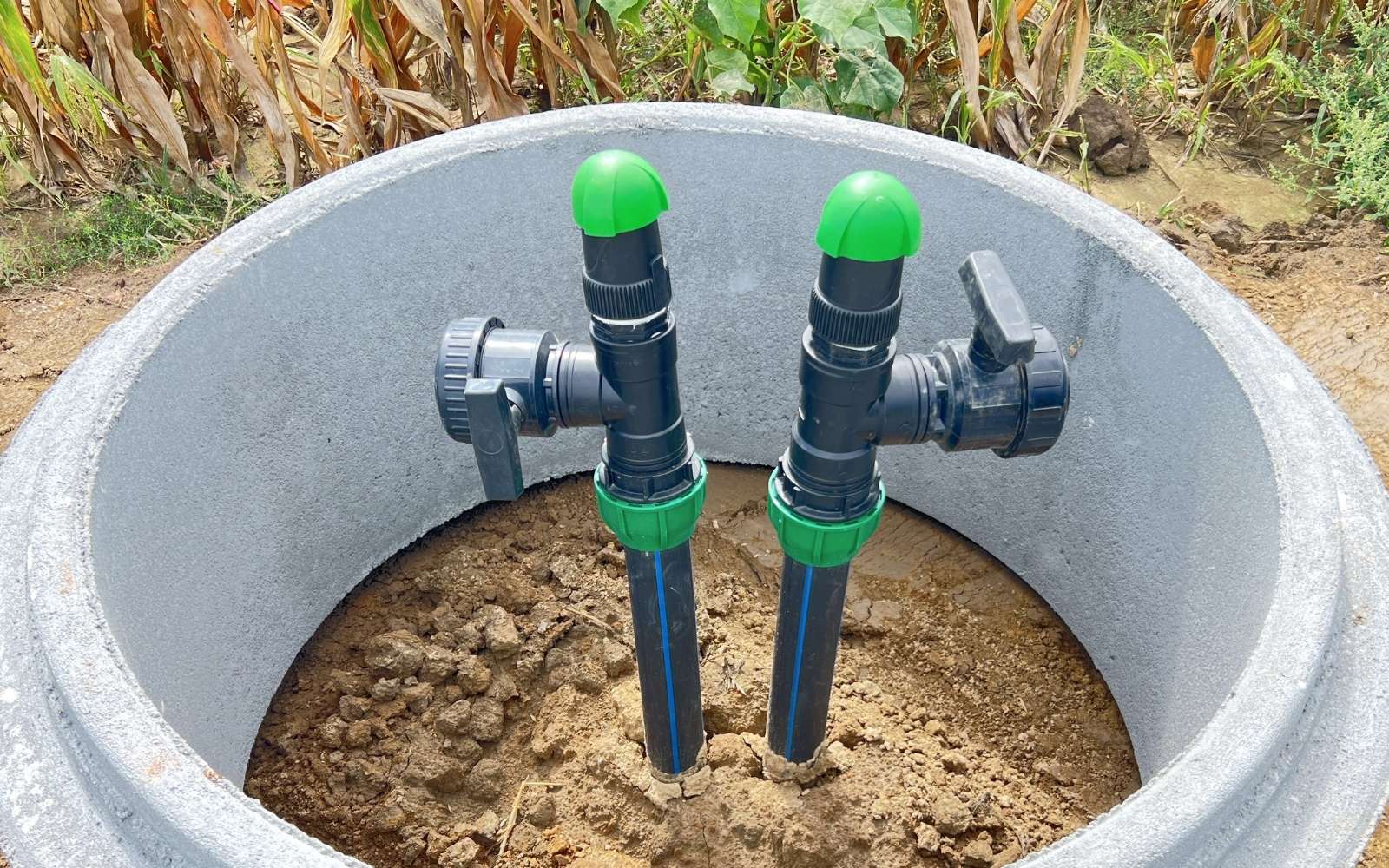

Poliext spojnice PN 10 sa spoljašnjim navojima povezuju PE cevi sa navojnim T razdelnikom

Konstrukcija i materijali

• Telo — crni polipropilen (PP); u pravoj liniji, sa jednim kompresionim priključkom za PE cev i jednim navojnim izvodom
• Matica (na kompresionom kraju) — zeleni polipropilen (PP)
• Stezni prsten — poliacetal (POM)
• Potisni prsten — crni polipropilen (PP)
• O ring (dihtung) — nitrilna guma (NBR)
• Navoj — spoljašnji (muški), prema ISO 7-1 standardu; pri montaži se prekriva teflon trakom radi zaptivanja

Konstrukcija Poliext spojnice PN 10 – telo, matica, stezni prsten, potisni prsten i O ring

Radni pritisak spojnice je do 10 bara. Kompresiona strana je namenjena za PE cevi (PE80 i PE100) u skladu sa MSZ EN 12201 standardom, dok je navojna strana izrađena prema ISO 7-1 standardu. Proizvod poseduje sertifikat Instituta Mihajlo Pupin.

Gde i kako se koristi

Spojnica se koristi kada je potrebno u pravoj liniji spojiti PE cev sa komponentom koja ima unutrašnji navoj. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode. Tipično se koristi za priključenje opreme koja kontroliše, filtrira ili prati rad sistema: ventil, filter, regulator pritiska, razdelnik ili merni uređaj.

Montaža — na šta obratiti pažnju

Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada. Navojni izvod se povezuje direktno na komponentu sa unutrašnjim navojem, uz teflon traku na navoju radi zaptivanja.

Kod veličina od 20 do 40 mm cev se uvodi direktno u telo fitinga bez prethodnog otpuštanja matice — nakon uvođenja cevi, matica se povuče nazad i pritegne do kraja navoja na telu.

Uputstvo za montažu PN 10 fitinga 16–40 mm

Kod veličina 50 i 63 mm matica i stezni prsten se u potpunosti skidaju sa tela fitinga i navuku na cev, nakon čega se cev uvodi u telo, a matica i stezni prsten vraćaju na svoje mesto i pritežu.

Uputstvo za montažu PN 10 fitinga 50 i 63 mm

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Navoji — ISO 7-1
• Označavanje — ISO 17885
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076, ISO 3485
• Otpornost na izvlačenje — ISO 3501
• Radna temperatura — ISO 13761
• Efekat na kvalitet vode — prema nacionalnim propisima
• Namena za cevi — Polietilenske (PE) cevi, PE80 i PE100, prema MSZ EN 12201
