Poliext razdelnik 1″ sa holenderima - gotov razdelnik za 2, 3 ili 4 ventila

Linijski razdelnik sa holenderima je gotov razdelnik od 1″ za grupisanje elektromagnetnih ventila u šahti. Duž glavnog voda nalaze se bočni izlazi sa holenderskim maticama, koje se navrću direktno na spoljašnji navoj 1″ ventila. Jedan kraj glavnog voda ima holender, a drugi spoljašnji navoj. Jedan kraj služi za dovod vode, a drugi za nastavak razdelnika ili zatvaranje. Holenderske matice rotiraju nezavisno od tela, pa se svaki ventil odvaja bez okretanja razdelnika i susednih ventila. Zaptivanje obezbeđuju ugrađeni NBR O-prstenovi.

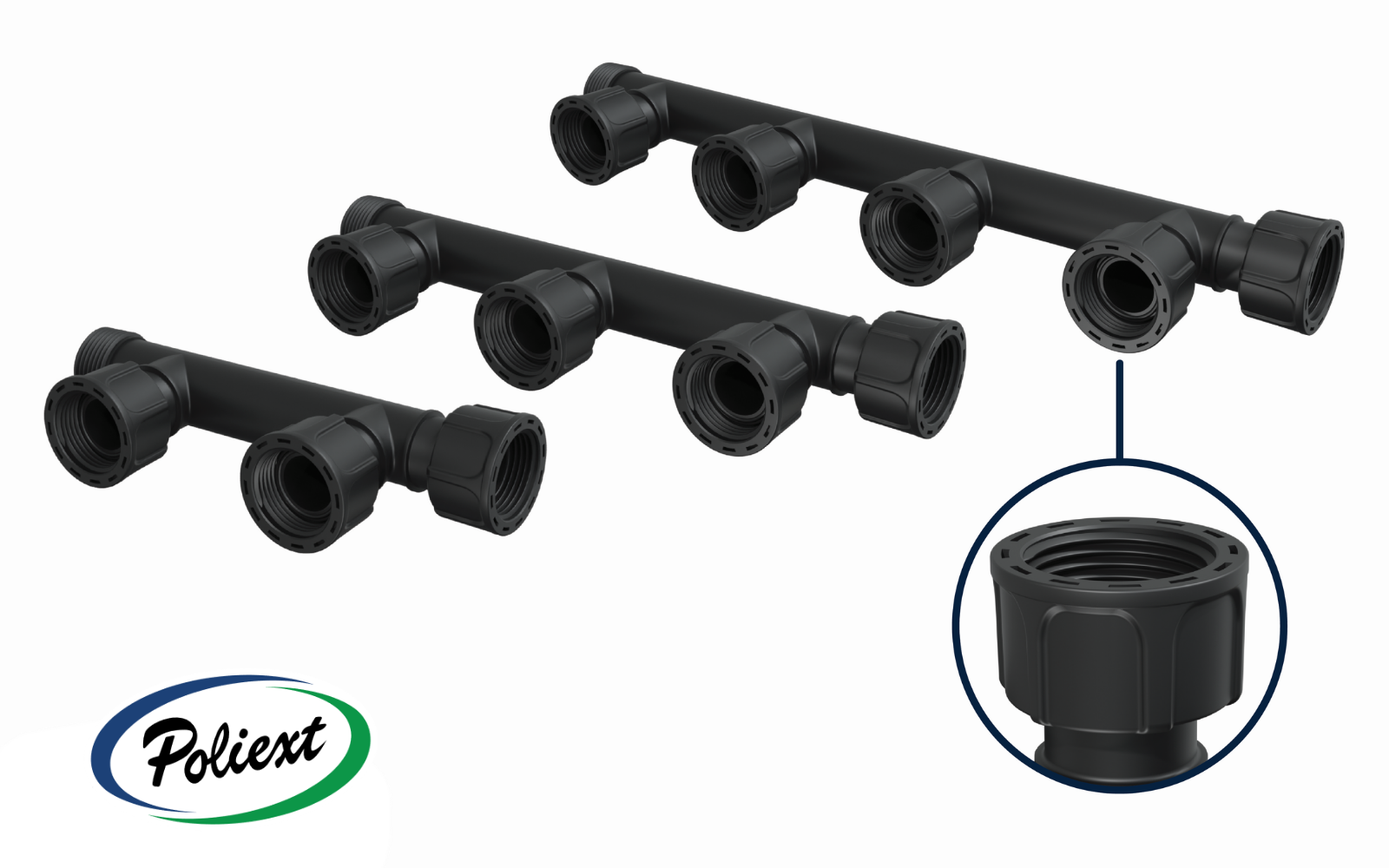

Broj holendera obuhvata sve holenderske priključke, odnosno bočne izlaze i holender na kraju glavnog voda:

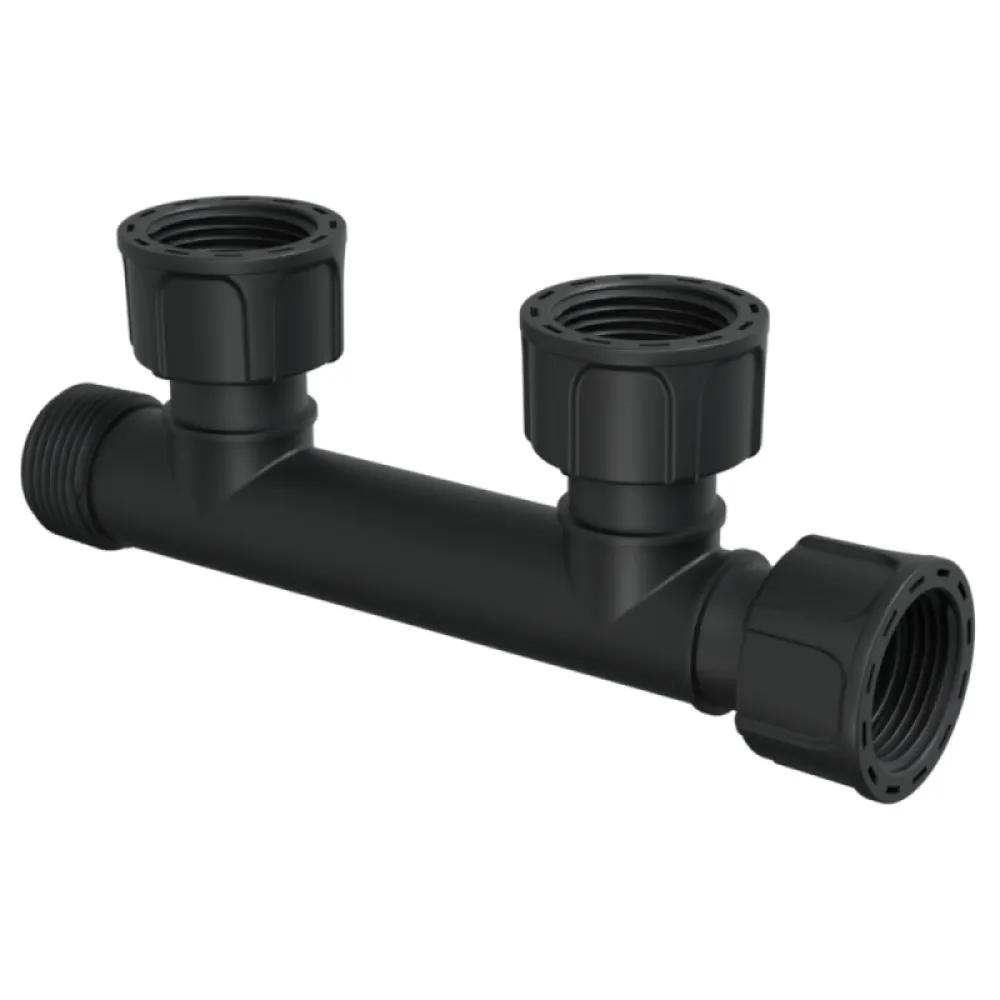

• 3 holendera - 2 bočna izlaza, ukupna dužina 190 mm
• 4 holendera - 3 bočna izlaza, ukupna dužina 285 mm
• 5 holendera - 4 bočna izlaza, ukupna dužina 380 mm

Razmak između osa susednih izlaza je 95 mm kod svih izvedbi.

Prednosti

• Gotov razdelnik za 2, 3 ili 4 ventila u jednom komadu, sa manje spojeva nego kada se razdelnik sklapa od pojedinačnih T razdelnika
• Holenderske matice izlaza navrću se direktno na spoljašnji navoj ventila, bez dodatnih fitinga
• Svaki ventil se odvaja nezavisno, bez okretanja razdelnika i susednih ventila
• NBR O-prsten zaptiva svaki holenderski spoj, pa teflon traka na holenderu nije potrebna
• Spoljašnji navoj na kraju glavnog voda omogućava nastavak razdelnika kada se sistem proširuje
• Razmak izlaza od 95 mm, isti kod svih izvedbi, olakšava planiranje rasporeda u šahti
• Zamena ventila bez sečenja i ponovnog spajanja cevi
• Polipropilensko telo ne korodira, a prema tabeli hemijske otpornosti proizvođača podnosi vodene rastvore nitrata, sulfata, fosfata i uree pri 20 °C

Konstrukcija i materijali

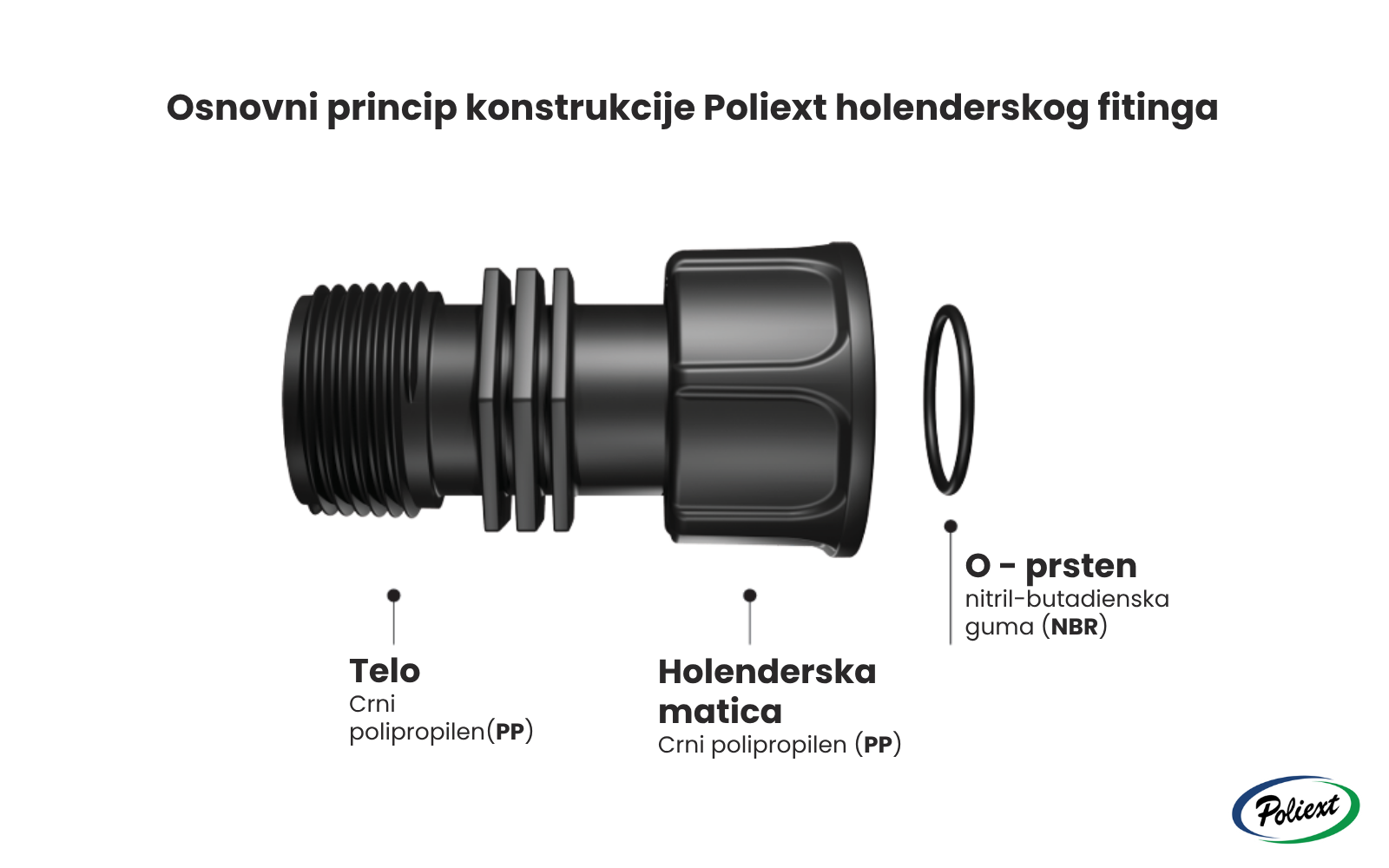

• Telo - crni polipropilen (PP)
• Holenderske matice - crni polipropilen (PP); na svim bočnim izlazima i na jednom kraju glavnog voda, rotiraju nezavisno od tela
• O-prsten - NBR guma; po jedan na svakom holenderskom priključku
• Priključci - 1″, navoj prema ISO 7-1; bočni izlazi i jedan kraj sa holenderom i unutrašnjim navojem, drugi kraj sa spoljašnjim navojem
• Dimenzije - dužina 190, 285 ili 380 mm; razmak izlaza 95 mm; spoljašnji prečnik holenderske matice 45 mm
• Masa - 111 g (3 holendera), 159 g (4 holendera), 204 g (5 holendera)

Nazivni pritisak serije je PN 10, odnosno dozvoljeni trajni radni pritisak od 10 bara pri temperaturi vode od 20 °C. Sa porastom temperature dozvoljeni pritisak opada: pri 30 °C iznosi 8,5 bara, a pri 40 °C 7,3 bara. Razdelnik je namenjen isključivo sistemima hladne vode i ne koristi se za vodu topliju od 40 °C.

Gde i kako se koristi

Razdelnik se ugrađuje u šahtu, na mestu gde se glavni vod deli na zone, u pejzažnom i poljoprivrednom navodnjavanju. Izvedba se bira prema broju zona kojima se upravlja iz jedne šahte.

Dovod se može priključiti na bilo koji kraj glavnog voda. Na kraj sa spoljašnjim navojem PE cevovod se povezuje Poliext kompresionom spojnicom sa holenderom, čija se holenderska matica navrće na spoljašnji navoj 1″ razdelnika. Na kraj sa holenderom povezuje se element sa spoljašnjim navojem 1″, na primer T razdelnik ili još jedan linijski razdelnik iz ove serije. Ako se slobodan kraj sa spoljašnjim navojem ne koristi odmah, zatvara se zatvaračem sa unutrašnjim navojem 1″ i kasnije služi za nastavak razdelnika.

Ventili sa unutrašnjim navojem povezuju se preko nipla. Na izlaznoj strani ventila egal spojnica sa holenderom čini i taj spoj rastavljivim, pa se ventil vadi bez okretanja.

Montaža – na šta obratiti pažnju

Pre spajanja proverite da li je O-prsten čist i pravilno postavljen u ležište. Ventil ili susedni element poravnajte u osu, navrnite holendersku maticu rukom i pritegnite je do kraja. Nedovoljno pritegnuta matica može da propusti vodu na O-prstenu, a pod pritiskom može doći i do razdvajanja spoja. Pri zatezanju ne koristite preteranu silu, jer se tako može oštetiti plastični navoj ili deformisati O-prsten. Na holenderske spojeve se ne stavlja teflon traka.

Spoljašnji navoj na kraju razdelnika, kada se uvrće u unutrašnji navoj druge komponente ili na njega ide zatvarač, zaptiva se PTFE (teflon) trakom ili PTFE vlaknom i uvrće se celom korisnom dužinom navoja.

Ako se kroz sistem vodi voda nepoznatog sastava ili rastvori hemikalija, proizvođač preporučuje da se prethodno ispita njihovo dejstvo i na polipropilensko telo i na NBR O-prsten. Pre zime razdelnik i ventile treba isprazniti, jer voda koja se zamrzne može da ih ošteti.

Standardi i tehnički referentni okviri

• Dizajn - ISO 17885
• Dimenzije - EN ISO 3126
• Navoji - ISO 7-1
• Označavanje - ISO 17885
• Otpornost na unutrašnji pritisak (1 čas) - ISO 3458; telo se ispituje pritiskom od 25 bara (2,5 × PN) pri 20 °C, što je ispitni, a ne radni pritisak
• Upravljanje kvalitetom - ISO 9001
