Poliext Quick Joint starter za kapajuće cevi

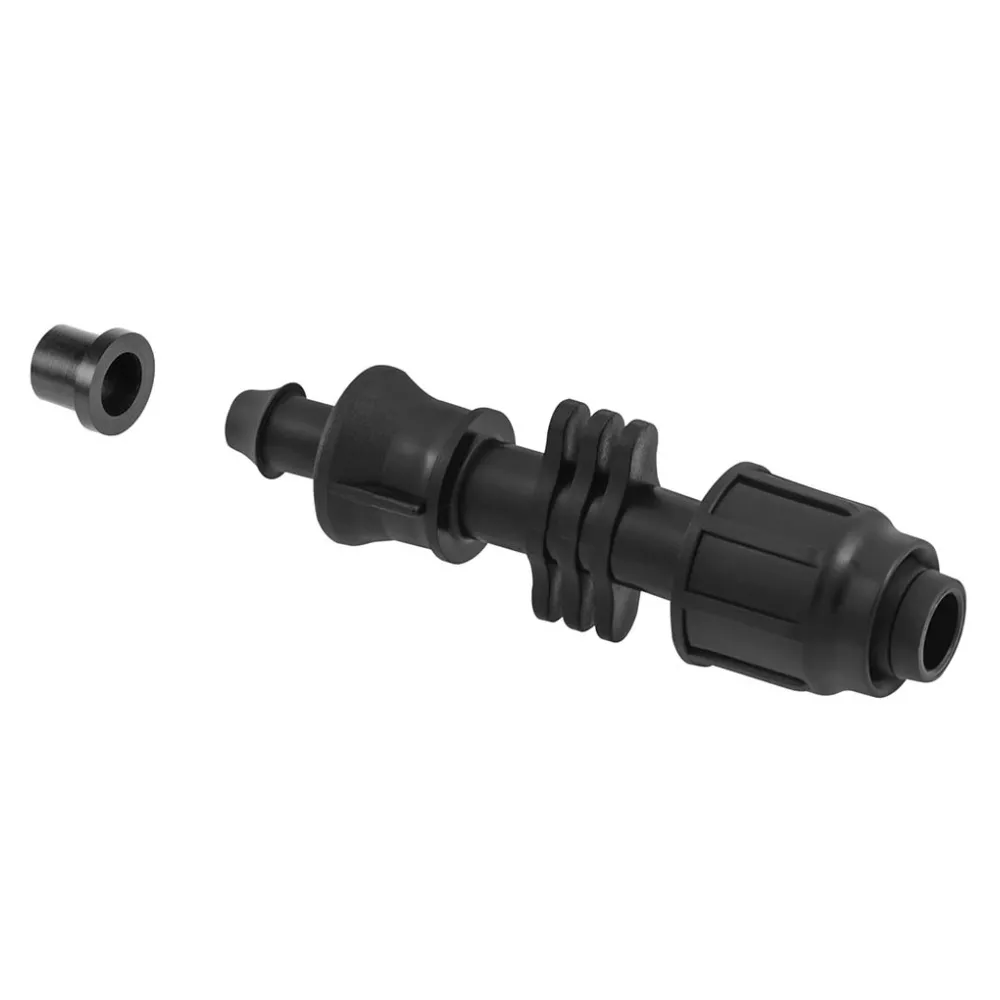

Starter je fiting koji priključuje kapajuću cev na razvodni cevovod. Svaki red u sistemu navodnjavanja počinje jednim starterom - on je tačka iz koje voda prelazi iz glavnog voda u kapajuću cev koja ide duž biljnog reda. Quick Joint starter se jednim krajem utiskuje u izbušeni otvor na razvodnoj cevi, a na drugom ima rebrasti nastavak i maticu za kapajuću cev. Zaptivni prsten od nitrilne gume (NBR) postavlja se u otvor i obezbeđuje zaptivanje na mestu uboda. Kapajuća cev se priključuje tako što se rebrasti nastavak uvuče u cev, a matica se navrće preko cevi i pričvršćuje je na nastavak, pa spoj drži i iznutra i spolja, ne curi i dobro podnosi povlačenje cevi. Starter je namenjen kapajućim cevima (PoliDrip i PoliFlat), kao i poljoprivrednim PE i LDPE cevima.

Starter se proizvodi u dve izvedbe:

• 16 mm - za kapajuće cevi prečnika 16 mm
• 20 mm - za kapajuće cevi prečnika 20 mm

Svaki red kapajuće cevi mora da bude priključen na razvodnu cev tako da spoj ne curi, a da u cev ne uđu zemlja i pesak. Izbušen otvor na razvodnoj cevi bez fitinga propušta vodu, a prljavština koja uđe u cev može da začepi kapljače. Quick Joint starter zaptiva otvor zaptivnim prstenom i odmah priključuje kapajuću cev, pa voda iz razvodne cevi ide samo u kapajuću cev.

Prednosti

• Direktan priključak kapajuće cevi na razvodnu cev, uz jedan otvor od 14 mm i bez dodatnih fitinga
• Zaptivni prsten od nitrilne gume (NBR) zaptiva otvor na mestu uboda
• Pouzdan spoj bez curenja: rebrasti nastavak drži kapajuću cev iznutra, a matica je spolja pričvršćuje
• Dobro podnosi povlačenje cevi i ostaje siguran i na neravnom terenu
• Kapajuća cev se povezuje rukom, bez alata, lepka i obujmica, a lako se navlači na rebrasti nastavak
• Rebrasta matica i prošireni srednji deo tela olakšavaju držanje i rukovanje pri montaži
• Lako se rastavlja i može se ponovo koristiti: odvrtanjem matice rukom kapajuća cev se skida sa startera bez alata
• Za nadzemnu i podzemnu ugradnju
• Telo i matica od crnog polipropilena, otpornog na uobičajena đubriva koja se primenjuju kroz sistem navodnjavanja

Konstrukcija i materijali

• Telo - crni polipropilen (PP); nastavak za razvodnu cev, rebrasti nastavak za kapajuću cev i prošireni srednji deo za lakše rukovanje
• Zaptivni prsten - nitrilna guma (NBR); postavlja se u izbušeni otvor na razvodnoj cevi, obezbeđuje zaptivanje na mestu uboda
• Matica - crni polipropilen (PP), rebrasta; navrće se preko kapajuće cevi na telo i pričvršćuje cev na nastavak
• Prečnik kapajuće cevi - 16 ili 20 mm
• Preporučeni prečnik otvora u razvodnoj cevi - 14 mm
• Preporučena debljina zida kapajuće cevi - 0,8–1,5 mm za 16 mm; 0,9–1,5 mm za 20 mm

Maksimalni radni pritisak je 6 bara. Quick Joint spojnice su namenjene niskopritisnim priključcima, kakvi su sistemi kap po kap.

Gde i kako se koristi

Starter se koristi svuda gde se koriste kapajuće cevi i PE cevi odgovarajućeg prečnika pri pritisku do 6 bar, u poljoprivrednom i parkovskom navodnjavanju. Svaki red kapajuće cevi počinje jednim starterom. Starteri se postavljaju duž razvodne cevi, na razmaku između redova, a na svaki se priključuje po jedna kapajuća cev. Primenjiv je i na cevi drugih proizvođača, ako prečnik i debljina zida cevi odgovaraju, a može se ugrađivati iznad i ispod zemlje.

Montaža – na šta obratiti pažnju

Starter se montira rukom, bez alata, lepka i obujmica, u dva dela. Prvo se jedan kraj startera utisne u razvodnu cev, a zatim se na drugi kraj priključi kapajuća cev.

Na razvodnoj cevi izbušite otvor preporučenog prečnika od 14 mm. U otvor postavite zaptivni prsten, a zatim u njega utisnite starter, pazeći da se zaptivni prsten ne ošteti.

Kapajuća cev se na starter priključuje u četiri koraka, prikazana na grafici ispod.

Pri montaži obratite pažnju i na sledeće:

• Priprema cevi - kapajuću cev odsecite ravno i čisto, a pre montaže proverite da li debljina zida odgovara opsegu koji Poliext preporučuje za starter
• Bez odlaganja - startere postavite i kapajuće cevi povežite odmah nakon bušenja, a nijedan otvor ne ostavljajte otvoren, ni kratko, da u sistem ne bi ušli pesak i zemlja

Po završetku montaže postepeno pustite vodu i proverite spoj.
