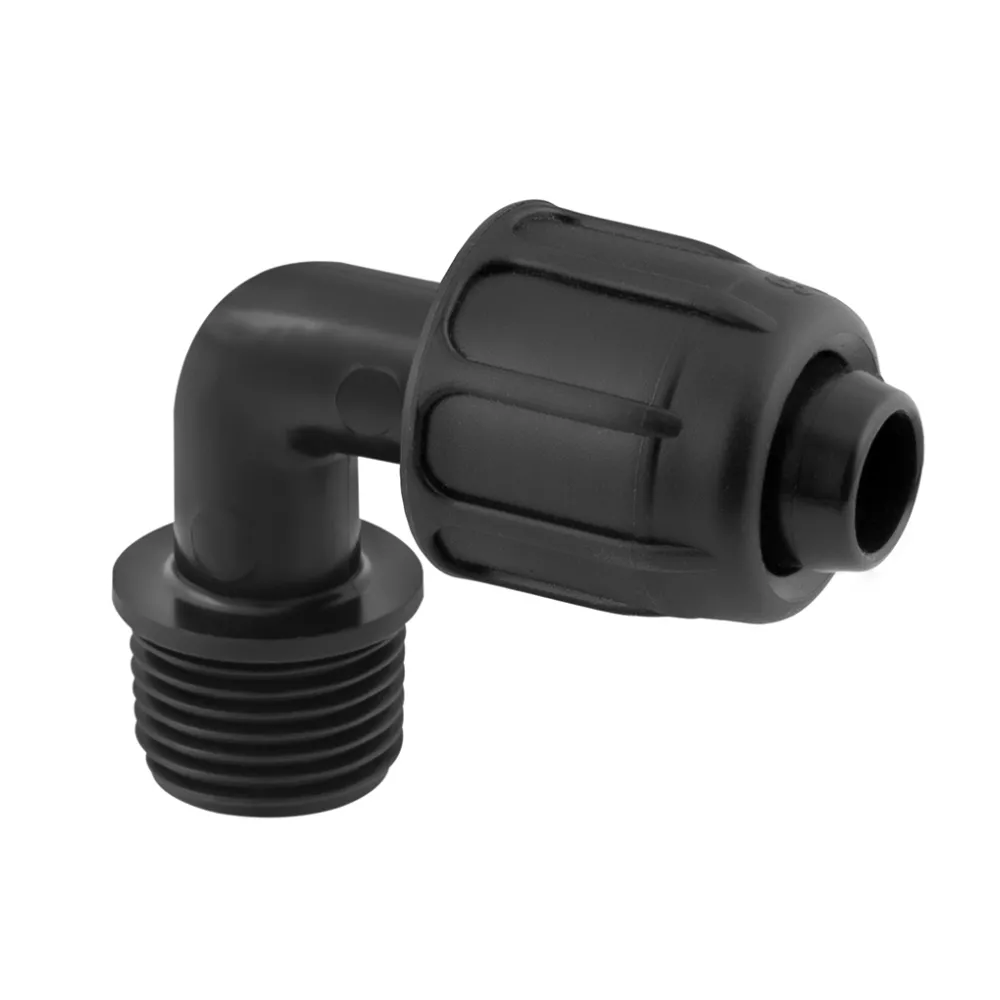

Poliext Quick Joint koleno spojnica za kapajuće cevi i fitinge, spoljni navoj

Quick Joint koleno sa spoljašnjim navojem povezuje kapajuću cev sa elementom koji ima unutrašnji navoj, pod uglom od 90°. Na jednom kraku ima rebrasti nastavak i maticu za cev, a na drugom spoljašnji navoj 1/2″ ili 3/4″. Tako u jednom elementu objedinjuje prelaz na navoj i promenu pravca, bez dodatne spojnice i bez savijanja cevi uz priključak. Matica se navrće preko cevi i pričvršćuje je na nastavak, pa spoj drži i iznutra i spolja, ne curi i dobro podnosi povlačenje cevi. Koleno je namenjeno kapajućim cevima (PoliDrip i PoliFlat), kao i poljoprivrednim PE i LDPE cevima.

Koleno se proizvodi za cevi prečnika 16 mm, u dve izvedbe:

• 16 mm × 1/2″ - spoljašnji navoj 1/2″
• 16 mm × 3/4″ - spoljašnji navoj 3/4″

Kada kapajuća cev treba da krene od ventila, slavine ili razdelnika pod pravim uglom, savijanje cevi uz sam priključak nije dobro rešenje. Cev savijena pod oštrim uglom može da smanji ili prekine protok vode. Quick Joint koleno sa spoljnim navojem menja pravac cevi za 90° već na priključku, pa cev nije savijena uz priključak, a voda nastavlja punim protokom.

Prednosti

• Prelaz na element sa unutrašnjim navojem i promena pravca za 90° u jednom elementu
• Cev ne mora da se savija uz priključak, pa se izbegava presavijanje i suženje protoka
• Pouzdan spoj bez curenja: rebrasti nastavak drži cev iznutra, a matica je spolja pričvršćuje
• Dobro podnosi povlačenje cevi i ostaje siguran i na neravnom terenu
• Montaža rukom, bez alata, lepka i obujmica, a cev se lako navlači na rebrasti nastavak
• Rebrasta matica daje čvrst hvat pri zatezanju rukom
• Lako se rastavlja i može se ponovo koristiti: odvrtanjem matice rukom koleno se skida sa cevi bez alata
• Za nadzemnu i podzemnu ugradnju
• Telo i matica od crnog polipropilena, otpornog na uobičajena đubriva koja se primenjuju kroz sistem navodnjavanja

Konstrukcija i materijali

• Telo - crni polipropilen (PP), ugao 90°; rebrasti nastavak za cev i spoljašnji navoj 1/2″ ili 3/4″
• Matica - crni polipropilen (PP), rebrasta; navrće se preko cevi na telo i pričvršćuje cev na nastavak
• Priključci - cev 16 mm × spoljašnji navoj 1/2″ ili 3/4″
• Preporučena debljina zida cevi - 0,8–1,5 mm

Maksimalni radni pritisak je 6 bara. Quick Joint spojnice su namenjene niskopritisnim priključcima, kakvi su sistemi kap po kap.

Gde i kako se koristi

Koleno se koristi svuda gde se koriste kapajuće cevi i PE cevi odgovarajućeg prečnika pri pritisku do 6 bar, u poljoprivrednom i parkovskom navodnjavanju, na priključku ventila, slavine ili razdelnika sa unutrašnjim navojem 1/2″ ili 3/4″, kada cev od priključka treba da krene pod pravim uglom. Jednim elementom se rešavaju i priključak i promena pravca, pa je spoj kompaktniji, a mesta na kojima može da procuri ima manje. Primenjivo je i na cevi drugih proizvođača, ako prečnik i debljina zida cevi odgovaraju, a može se ugrađivati iznad i ispod zemlje.

Montaža – na šta obratiti pažnju

Koleno sa spoljnim navojem se montira rukom, bez alata, lepka i obujmica. Kapajuća cev se povezuje u četiri jednostavna koraka, prikazana na grafici ispod.

Pri montaži obratite pažnju i na sledeće:

• Priprema cevi - cev odsecite ravno i čisto, a pre montaže proverite da li debljina zida odgovara opsegu koji Poliext preporučuje za spojnicu
• Zaptivanje navoja - spoljašnji navoj pre uvrtanja obmotajte teflon (PTFE) trakom i uvrnite ga rukom, bez preterane sile
• Podzemna ugradnja - krajeve cevi ne ostavljajte otvorene, ni kratko, jer pesak i zemlja koji uđu u cev mogu da začepe kapljače

Po završetku montaže postepeno pustite vodu i proverite spoj.
