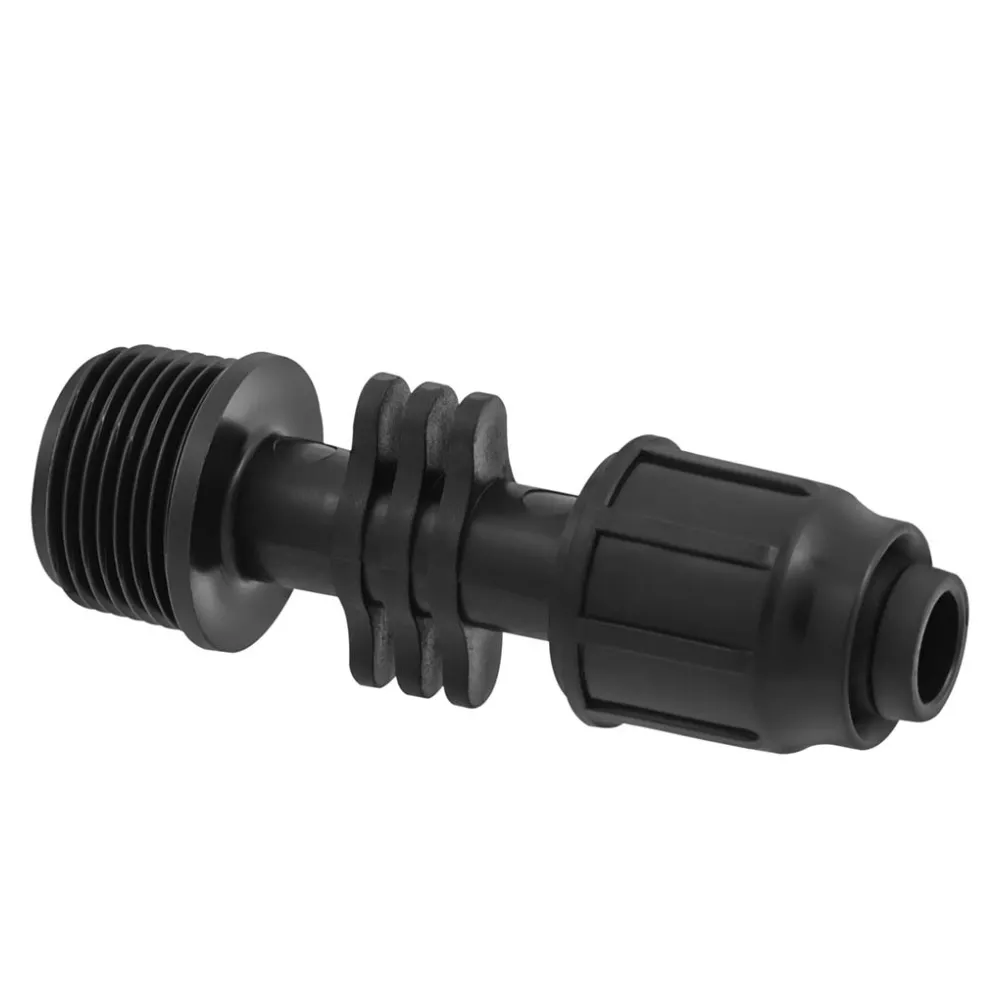

Poliext Quick Joint spojnica za kapajuće cevi i fitinge, spoljni navoj

Quick Joint spojnica sa spoljašnjim navojem povezuje kapajuću cev sa ventilom, filterom, slavinom ili razdelnim fitingom koji ima unutrašnji navoj. Na jednoj strani ima rebrasti nastavak i maticu za cev, a na drugoj spoljašnji navoj 3/4″. Rebrasti nastavak ulazi u cev, a matica se navrće preko cevi i pričvršćuje je na nastavak, pa spoj drži i iznutra i spolja. Takav spoj ne curi, dobro podnosi povlačenje cevi i ostaje siguran i na neravnom terenu. Montira se rukom, bez alata i obujmica. Namenjena je kapajućim cevima (PoliDrip i PoliFlat), kao i poljoprivrednim PE i LDPE cevima.

Spojnica se proizvodi u dve izvedbe:

• 16 mm × 3/4″ - za cevi prečnika 16 mm
• 20 mm × 3/4″ - za cevi prečnika 20 mm

Prednosti

• Prelaz sa kapajuće cevi na ventil, filter, slavinu ili drugi element sa unutrašnjim navojem
• Pouzdan spoj bez curenja: rebrasti nastavak drži cev iznutra, a matica je spolja pričvršćuje
• Dobro podnosi povlačenje cevi i ostaje siguran i na neravnom terenu
• Montaža rukom, bez alata, lepka i obujmica, a cev se lako navlači na rebrasti nastavak
• Rebrasta matica i prošireni srednji deo tela olakšavaju držanje i rukovanje pri montaži
• Lako se rastavlja i može se ponovo koristiti: odvrtanjem matice rukom spojnica se skida sa cevi bez alata
• Za nadzemnu i podzemnu ugradnju
• Telo i matica od crnog polipropilena, otpornog na uobičajena đubriva koja se primenjuju kroz sistem navodnjavanja

Konstrukcija i materijali

• Telo - crni polipropilen (PP); rebrasti nastavak za cev, prošireni srednji deo za lakše rukovanje i spoljašnji navoj 3/4″
• Matica - crni polipropilen (PP), rebrasta; navrće se preko cevi na telo i pričvršćuje cev na nastavak
• Priključci - cev 16 ili 20 mm × spoljašnji navoj 3/4″
• Preporučena debljina zida cevi - 0,8–1,5 mm za 16 mm; 0,9–1,5 mm za 20 mm

Maksimalni radni pritisak je 6 bara. Quick Joint spojnice su namenjene niskopritisnim priključcima, kakvi su sistemi kap po kap.

Gde i kako se koristi

Spojnica se koristi svuda gde se koriste kapajuće cevi i PE cevi odgovarajućeg prečnika pri pritisku do 6 bar, u poljoprivrednom i parkovskom navodnjavanju. Povezuje cev sa ventilom, filterom, slavinom ili razdelnikom koji ima unutrašnji navoj 3/4″. Primenjiva je i na cevi drugih proizvođača, ako prečnik i debljina zida cevi odgovaraju, a može se ugrađivati iznad i ispod zemlje.

Montaža – na šta obratiti pažnju

Quick Joint spojnica se montira rukom, bez alata, lepka i obujmica. Postupak ima četiri jednostavna koraka, prikazana na grafici ispod.

Pri montaži obratite pažnju i na sledeće:

• Priprema cevi - cev odsecite ravno i čisto, a pre montaže proverite da li debljina zida odgovara opsegu koji Poliext preporučuje za spojnicu
• Zaptivanje navoja - spoljašnji navoj pre uvrtanja obmotajte teflon (PTFE) trakom i uvrnite ga rukom, bez preterane sile
• Podzemna ugradnja - krajeve cevi ne ostavljajte otvorene, ni kratko, jer pesak i zemlja koji uđu u cev mogu da začepe kapljače

Po završetku montaže postepeno pustite vodu i proverite spoj.
