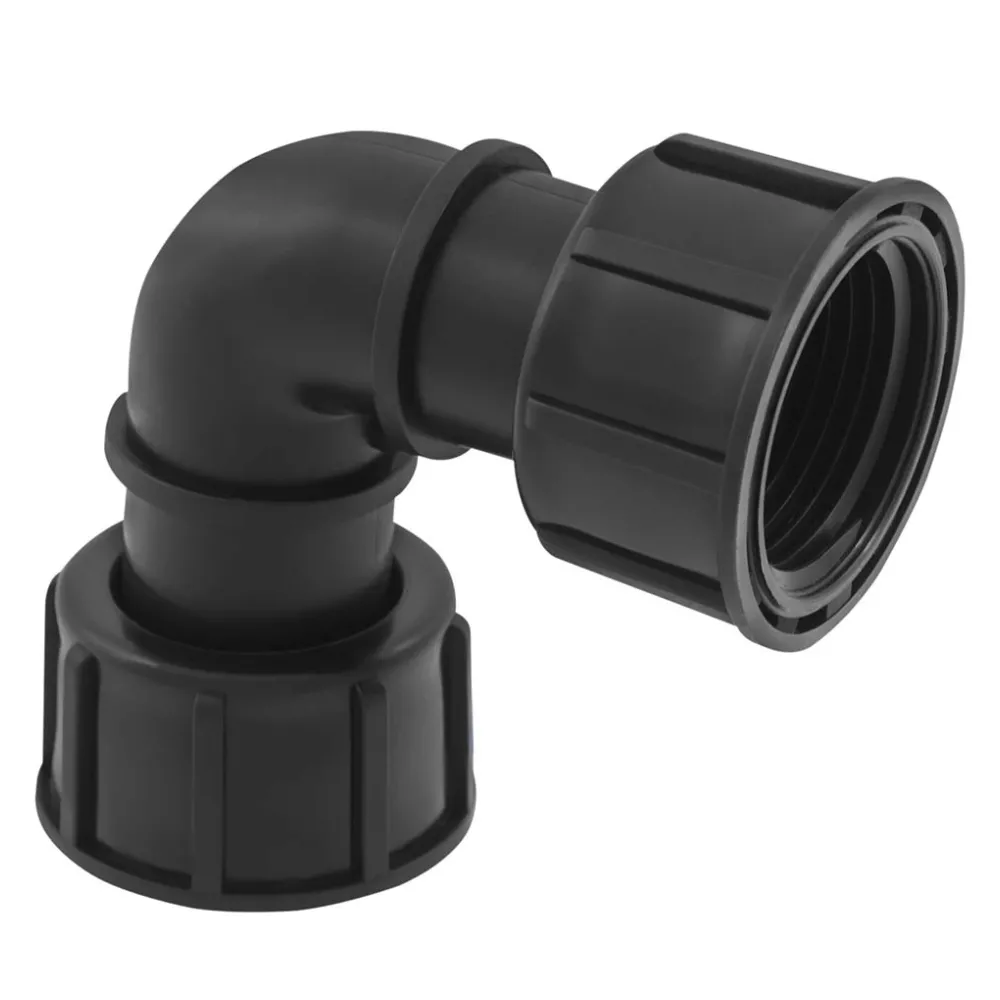

Poliext koleno spojnica za fitinge sa 2 holendera - rastavljiva promena pravca za 90°

Koleno spojnica sa dva holendera je navojni fiting od 1″ koji vod skreće za 90° i povezuje dve komponente sa spoljašnjim navojem. Na oba kraka nalazi se holenderska matica sa unutrašnjim navojem, koja se navrće na spoljašnji navoj ventila, razdelnika ili spojnice i rotira nezavisno od tela kolena. Zato je spoj rastavljiv sa obe strane: koleno se skida, a povezane komponente se pri tome ne okreću. Oba holenderska spoja zaptivaju ugrađeni NBR O-prstenovi, pa teflon traka nije potrebna ni na jednom kraju.

Prednosti

• Menja pravac voda za 90° unutar šahte, bez dodatnih fitinga
• Holender na oba kraka čini spoj rastavljivim sa obe strane, bez okretanja povezanih komponenti
• Spaja dve komponente sa spoljašnjim navojem 1″, na primer izlaz ventila i spoljašnji navoj drugog elementa serije
• NBR O-prstenovi zaptivaju oba spoja, pa se teflon traka ne koristi ni na jednom kraju
• Lako postavljanje - koleno se najpre okrene u željeni pravac, a zatim se zavrne samo matica, pa koleno ostaje tačno tamo gde treba
• Zamena ventila ili izmena rasporeda bez sečenja i ponovnog spajanja cevi
• Kompaktne dimenzije (47,5 × 47,5 mm) za ugradnju u skučen prostor
• Polipropilensko telo ne korodira, a prema tabeli hemijske otpornosti proizvođača podnosi vodene rastvore nitrata, sulfata, fosfata i uree pri 20 °C

Konstrukcija i materijali

• Telo - crni polipropilen (PP), ugao 90°
• Holenderske matice - crni polipropilen (PP); po jedna na svakom kraku, rotiraju nezavisno od tela
• O-prsten - NBR guma; po jedan na svakom holenderskom priključku, zaptiva spoj bez teflon trake
• Priključci - 1″ × 1″, holender sa unutrašnjim navojem na oba kraka, navoj prema ISO 7-1
• Dimenzije - 47,5 × 47,5 mm, spoljašnji prečnik holenderske matice 45 mm
• Masa - 51 g

Nazivni pritisak serije je PN 10, odnosno dozvoljeni trajni radni pritisak od 10 bara pri temperaturi vode od 20 °C. Sa porastom temperature dozvoljeni pritisak opada: pri 30 °C iznosi 8,5 bara, a pri 40 °C 7,3 bara. Koleno je namenjeno isključivo sistemima hladne vode i ne koristi se za vodu topliju od 40 °C.

Gde i kako se koristi

Koleno se ugrađuje u šahtu sa ventilima, u pejzažnom i poljoprivrednom navodnjavanju, svuda gde vod treba da promeni pravac, a spoj da ostane rastavljiv. Može da se postavi na izlaz elektromagnetnog ventila sa spoljašnjim navojem, da bi se vod usmerio ka cevi zone. Kada je ventil sa ulazne strane povezan na holender razdelnika, a sa izlazne kolenom, rastavljiv je sa obe strane i vadi se bez okretanja i sečenja cevi.

Može se koristiti i kada dovod u šahtu dolazi pod uglom u odnosu na razdelnik, ili kada raspored ventila mora da se prilagodi skučenom prostoru. Koleno se direktno povezuje na spoljašnji navoj drugih elemenata ove serije. Veza sa PE cevovodom ostvaruje se preko adaptera sa spoljašnjim navojem 1″.

Poliext koleno sa holenderima - prelaz sa razdelnika na elektromagnetni ventil u šahti

Montaža – na šta obratiti pažnju

Pre spajanja proverite da li su O-prstenovi čisti i pravilno postavljeni u ležišta. Koleno okrenite u željeni pravac, poravnajte ga u osu sa komponentom na koju se povezuje, navrnite holendersku maticu rukom i pritegnite je do kraja. Nedovoljno pritegnuta matica može da propusti vodu na O-prstenu, a pod pritiskom može doći i do razdvajanja spoja. Pri zatezanju ne koristite preteranu silu, jer se tako može oštetiti plastični navoj ili deformisati O-prsten. Pošto oba kraja zaptivaju O-prstenovi, teflon traka se ne stavlja ni na jedan spoj kolena.

Ako se kroz sistem vodi voda nepoznatog sastava ili rastvori hemikalija, proizvođač preporučuje da se prethodno ispita njihovo dejstvo i na polipropilensko telo i na NBR O-prsten. Pre zime vod treba isprazniti, jer voda koja se zamrzne može da ošteti fitinge i ventile.

Standardi i tehnički referentni okviri

• Dizajn - ISO 17885
• Dimenzije - EN ISO 3126
• Navoji - ISO 7-1
• Označavanje - ISO 17885
• Otpornost na unutrašnji pritisak (1 čas) - ISO 3458; telo se ispituje pritiskom od 25 bara (2,5 × PN) pri 20 °C, što je ispitni, a ne radni pritisak
• Upravljanje kvalitetom - ISO 9001
