Poliext egal spojnica 1″ sa holenderima - rastavljiv spoj u navojnom vodu

Egal spojnica sa holenderom je ravna navojna spojnica 1″ × 1″ koja dve komponente iste veličine priključka povezuje rastavljivim holenderskim spojem. „Egal" znači da su oba priključka iste nominalne veličine. Holenderska matica rotira nezavisno od tela, pa se spoj sklapa i rastavlja bez okretanja povezanih komponenti. Zaptivanje obezbeđuje ugrađeni NBR O-prsten.

Spojnica se proizvodi u dve izvedbe:

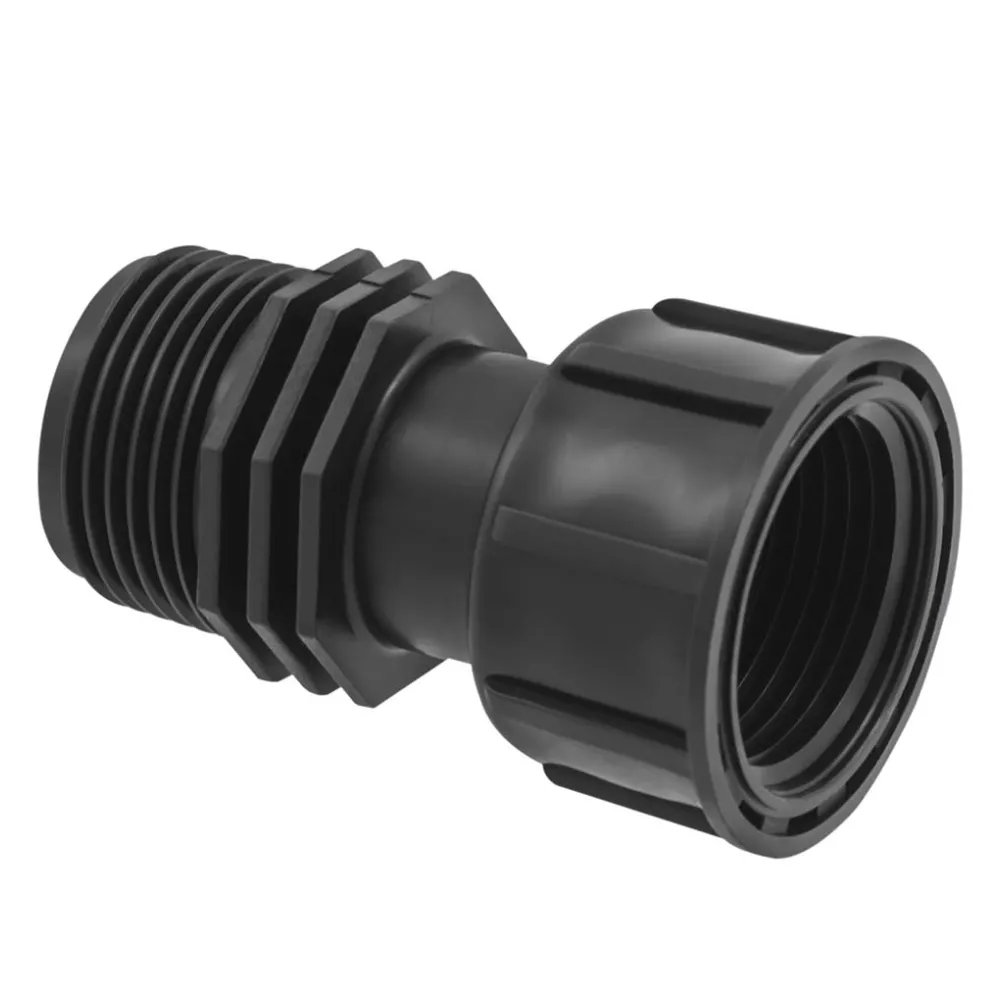

• 1 holender (V/U) - holenderska matica sa unutrašnjim navojem na jednoj strani, spoljašnji navoj na drugoj
• 2 holendera (U/U) - holenderske matice na obe strane, za spajanje dve komponente sa spoljašnjim navojem

Prednosti

• Ubacuje rastavljiv spoj u navojni vod od 1″
• Na izlaznoj strani ventila omogućava da se ventil izvadi bez okretanja i bez sečenja cevi
• Holenderska matica rotira nezavisno od tela, pa povezane komponente ne moraju da se okreću
• NBR O-prsten zaptiva holenderski spoj, pa teflon traka na holenderu nije potrebna
• Izvedba sa dva holendera spaja dve komponente sa spoljašnjim navojem bez dodatnih fitinga
• Kratka konstrukcija (64 mm) za skučen prostor u šahti
• Polipropilensko telo ne korodira, a prema tabeli hemijske otpornosti proizvođača podnosi vodene rastvore nitrata, sulfata, fosfata i uree pri 20 °C

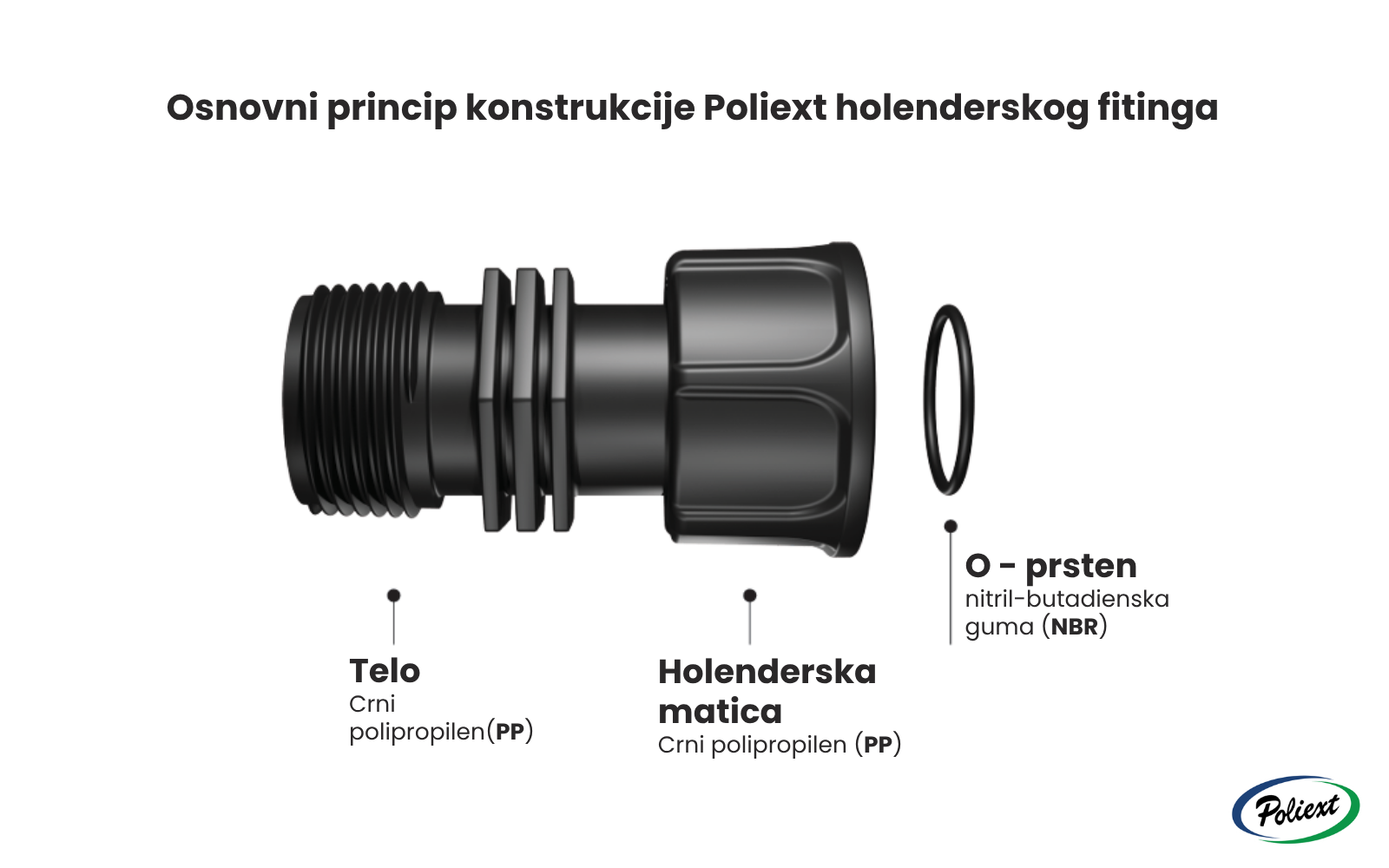

Konstrukcija i materijali

• Telo - crni polipropilen (PP)
• Holenderska matica - crni polipropilen (PP); jedna ili dve, u zavisnosti od izvedbe, rotiraju nezavisno od tela
• O-prsten - NBR guma; po jedan na svakom holenderskom priključku
• Priključci - 1″ × 1″, navoj prema ISO 7-1
• Dimenzije - dužina 64 mm, spoljašnji prečnik holenderske matice 45 mm
• Masa - 35 g (1 holender), 46 g (2 holendera)

Nazivni pritisak serije je PN 10, odnosno dozvoljeni trajni radni pritisak od 10 bara pri temperaturi vode od 20 °C. Sa porastom temperature dozvoljeni pritisak opada: pri 30 °C iznosi 8,5 bara, a pri 40 °C 7,3 bara. Spojnica je namenjena isključivo sistemima hladne vode i ne koristi se za vodu topliju od 40 °C.

Gde i kako se koristi

Egal spojnica se može postaviti na izlaznoj strani elektromagnetnog ventila, između ventila i nastavka ka cevovodu zone. Kada je ventil sa ulazne strane povezan na holender razdelnika, a sa izlazne egal spojnicom, rastavljiv je sa obe strane i vadi se bez okretanja i sečenja cevi.

Izvedba sa jednim holenderom služi kao prelaz. Holender se navrće na spoljašnji navoj jedne komponente, a spoljašnji navoj spojnice uvrće se u unutrašnji navoj ili holender druge. Izvedba sa dva holendera spaja dve komponente sa spoljašnjim navojem, na primer izlaz ventila i spoljašnji navoj drugog elementa serije.

Spojnica se koristi i svuda gde je u navojnom vodu od 1″ potreban rastavljiv spoj radi lakšeg servisa ili sezonskog rasklapanja, u pejzažnom i poljoprivrednom navodnjavanju.

Montaža – na šta obratiti pažnju

Pre spajanja proverite da li je O-prsten čist i pravilno postavljen u ležište. Delove poravnajte u osu, navrnite holendersku maticu rukom i pritegnite je do kraja. Nedovoljno pritegnuta matica može da propusti vodu na O-prstenu, a pod pritiskom može doći i do razdvajanja spoja. Pri zatezanju ne koristite preteranu silu, jer se tako može oštetiti plastični navoj ili deformisati O-prsten. Na holenderski spoj se ne stavlja teflon traka.

Kod izvedbe sa jednim holenderom, spoljašnji navoj spojnice, kada se uvrće u unutrašnji navoj druge komponente, zaptiva se PTFE (teflon) trakom ili PTFE vlaknom i uvrće se celom korisnom dužinom navoja.

Ako se kroz sistem vodi voda nepoznatog sastava ili rastvori hemikalija, proizvođač preporučuje da se prethodno ispita njihovo dejstvo i na polipropilensko telo i na NBR O-prsten. Pre zime vod treba isprazniti, jer voda koja se zamrzne može da ošteti fitinge i ventile.

Standardi i tehnički referentni okviri

• Dizajn - ISO 17885
• Dimenzije - EN ISO 3126
• Navoji - ISO 7-1
• Označavanje - ISO 17885
• Otpornost na unutrašnji pritisak (1 čas) - ISO 3458; telo se ispituje pritiskom od 25 bara (2,5 × PN) pri 20 °C, što je ispitni, a ne radni pritisak
• Upravljanje kvalitetom - ISO 9001
