Rivulis ubodni kapljač sa razdelnikom i kapilarnim cevima

Rivulis ubodni kapljač sa razdelnikom i kapilarnim cevima je fabrički sastavljen komplet za navodnjavanje dve ili četiri pojedinačne biljke iz jedne priključne tačke. Namenjen je za saksije, žardinjere, rasadnike, plastenike, kontejnersku proizvodnju i druge zasade u kojima vodu treba dovesti neposredno uz biljku, u zonu korena.

Komplet se priključuje na centralni Rivulis ClickTif kapljač postavljen na PE cev. Razdelnik, kapilarne cevi i ugaoni ubodni kapljači već su međusobno povezani, pa kupac ne sastavlja ove elemente. Nakon priključivanja kompleta na odgovarajući ClickTif kapljač, ubodni kapljači se postavljaju u zemljište ili supstrat uz biljke.

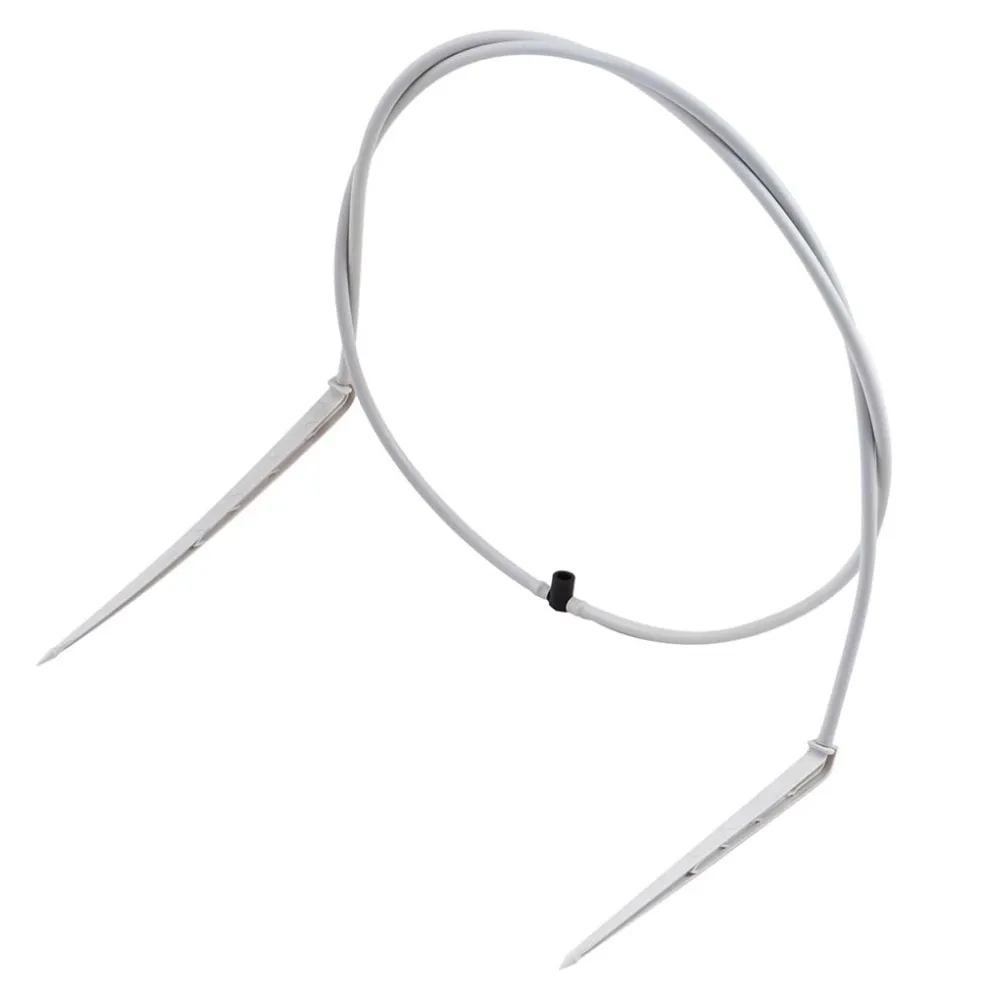

Dostupne su dve varijante: komplet sa razdelnikom na 2 strane i komplet sa razdelnikom na 4 strane. Svaka izlazna grana ima kapilarnu cev dužine 80cm i ugaoni ubodni kapljač sa labirintom na kraju cevi.

Prednosti

• Fabrički sastavljen komplet spreman za priključivanje na centralni ClickTif kapljač
• Dve varijante: za navodnjavanje 2 ili 4 biljke
• Kapilarne cevi dužine 80cm za fleksibilniji raspored biljaka
• Ugaoni ubodni kapljači sa labirintom dovode vodu uz svaku biljku
• Kontrolni prozorčić omogućava vizuelnu proveru kapljanja
• Pogodan za saksije, kontejnere, žardinjere, plastenike i rasadnike
• Omogućava uredno vođenje vode od PE cevi do biljaka udaljenih od glavnog voda

Varijante kompleta

Konstrukcija i način rada

Komplet se sastoji od razdelnika, kapilarnih cevi i ugaonih ubodnih kapljača sa labirintom. Voda iz centralnog ClickTif kapljača dolazi u razdelnik, zatim prolazi kroz kapilarne cevi i izlazi kroz ubodne kapljače postavljene uz biljke.

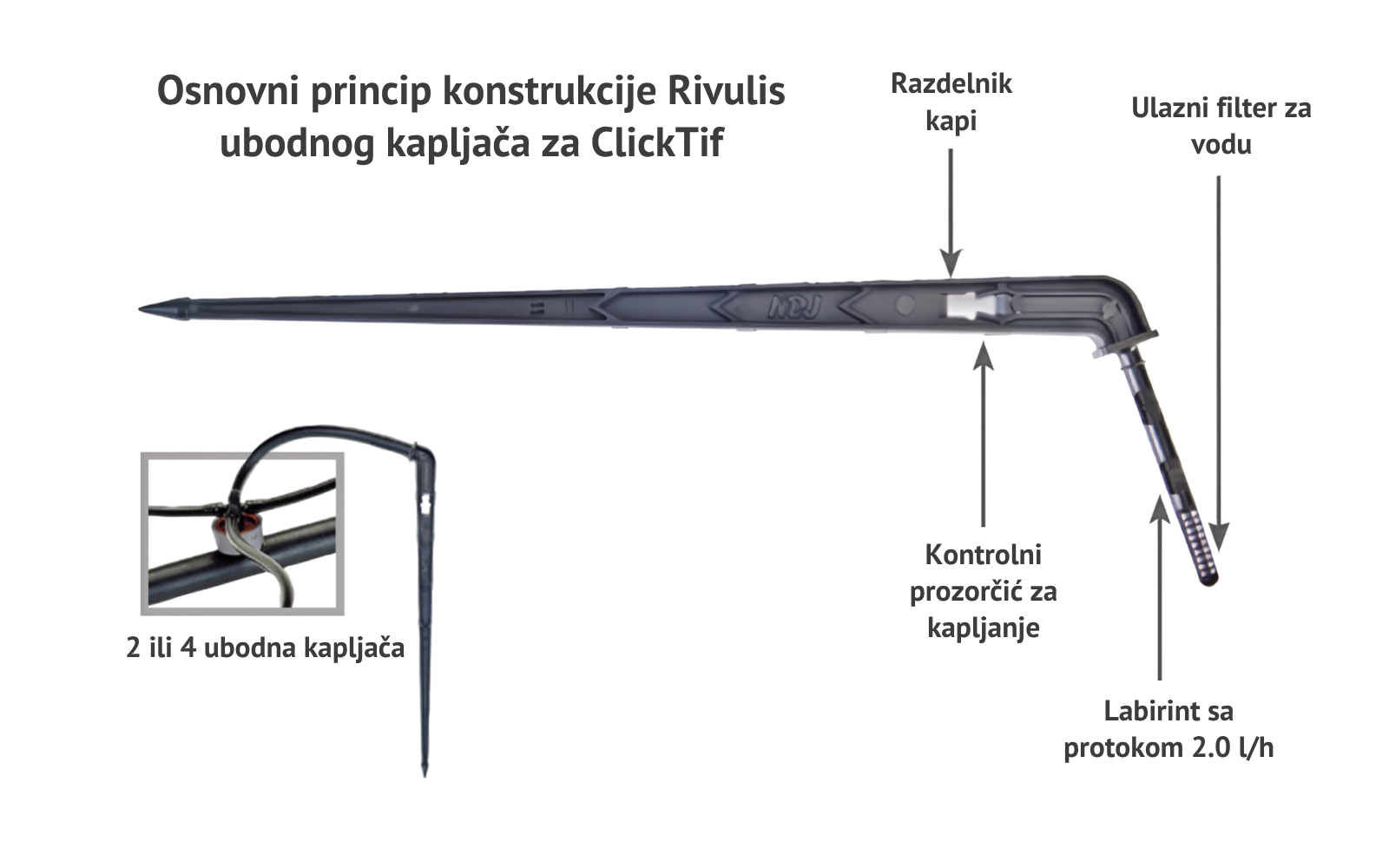

Svaki ugaoni ubodni kapljač, dužine 15cm, ima ulazni filter za vodu, labirint i kontrolni prozorčić za kapljanje. Labirint usmerava tok vode kroz kapljač, dok kontrolni prozorčić omogućava vizuelnu proveru rada kapljača. Ugaoni oblik omogućava da se kapilarna cev praktično usmeri prema biljci, a kapljač se jednostavno zabode u zemljište ili supstrat.

Ubodni kapljači nisu kapljači sa kompenzacijom pritiska. Količina vode na svakom izlazu zavisi od izabranog centralnog ClickTif kapljača, radnog pritiska, broja izlaza, položaja biljaka i načina postavljanja kapilarnih cevi. Labirintska konstrukcija pomaže boljoj ujednačenosti pri radu sa više izlaza, ali ne održava potpuno stalan protok pri promenama pritiska.

Povezivanje sa ClickTif kapljačima

Komplet se koristi sa Rivulis ClickTif kapljačima sa konusnim izlazom. Centralni ClickTif kapljač određuje ukupan nazivni protok, dok komplet taj protok raspoređuje na dve ili četiri izlazne grane.

Komplet sa četiri izlaza može se koristiti uz ClickTif kapljač protoka 2 l/h kada su kapilarne cevi jednake dužine i kada su izlazne tačke na ravnoj površini. Za rad na nagibu, pri različitim visinama biljaka ili kada je potrebna pouzdanija raspodela vode, preporučuje se centralni ClickTif kapljač protoka 4 l/h.

Preporuke za rad

Pri radu sa više izlaza preporučuje se radni pritisak od najmanje 1 bar. Maksimalni preporučeni protok iznosi 2 l/h po izlazu. Minimalni preporučeni protok po izlazu je 0,5 l/h kada je površina ravna, a kapilarne cevi jednake dužine, odnosno 1 l/h kada postoji nagib ili razlika u visini izlaznih tačaka.

Za ujednačeniji rad, kapilarne cevi treba rasporediti bez oštrih pregiba, prignječenja i nepotrebnog zatezanja. Kada je moguće, biljke treba postaviti približno na istoj visini.

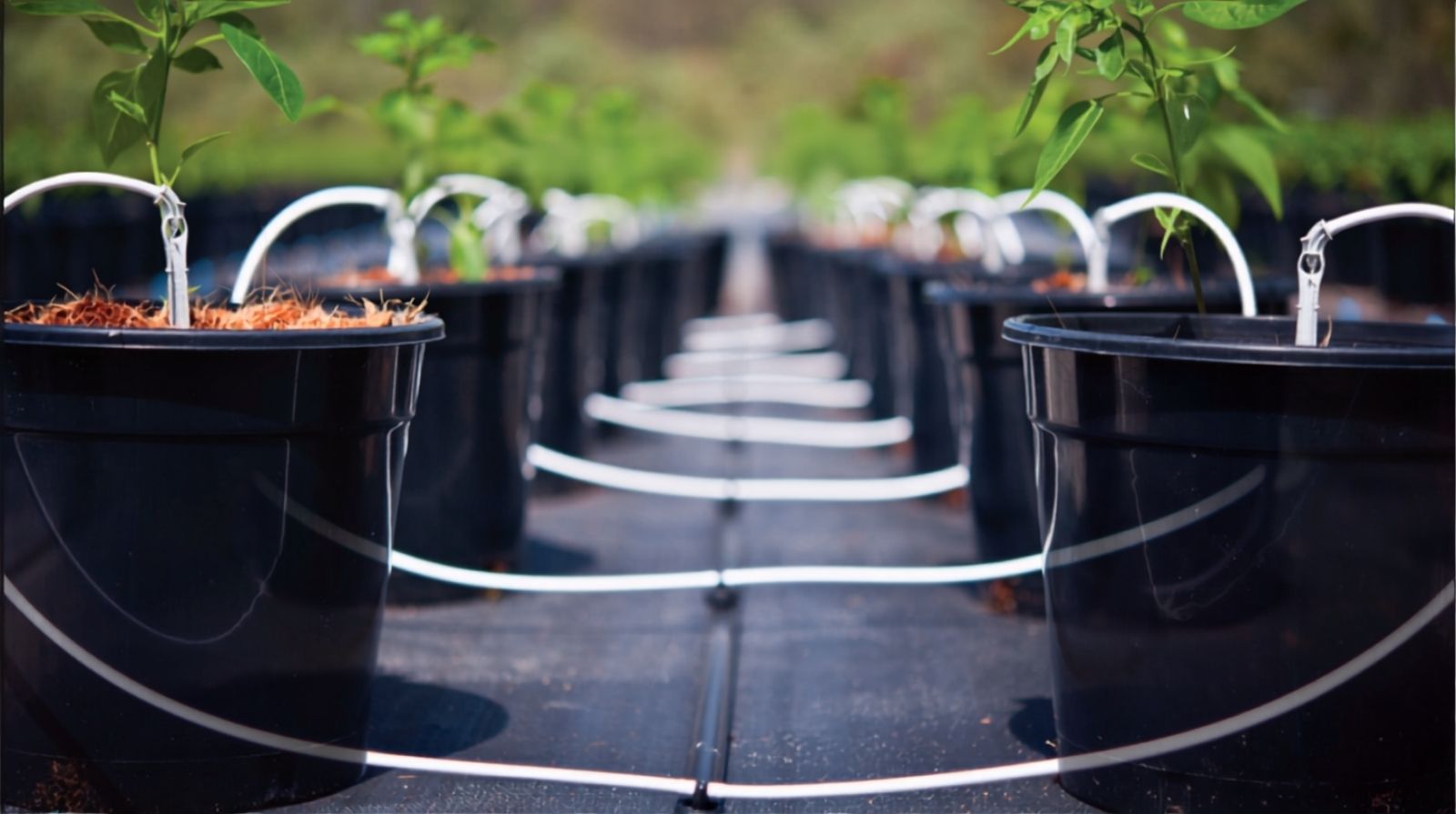

Rivulis ubodni kapljač sa razdelnikom - precizno navodnjavanje više biljaka iz jedne priključne tačke

Montaža

1. Na PE cev postaviti odgovarajući Rivulis ClickTif kapljač.
2. Fabrički sastavljen komplet priključiti na ClickTif kapljač.
3. Ugaone ubodne kapljače postaviti u zemljište ili supstrat uz svaku biljku.
4. Kapilarne cevi rasporediti bez savijanja pod oštrim uglom i bez prignječenja.
5. Proveriti kapljanje kroz kontrolni prozorčić na ubodnim kapljačima.
6. Pre prvog korišćenja sistema proveriti da li voda dolazi do svih izlaznih grana.

Za pouzdan rad kompleta potrebno je koristiti filtriranu vodu i pravilno regulisan pritisak, prema specifikaciji centralnog Rivulis ClickTif kapljača.
