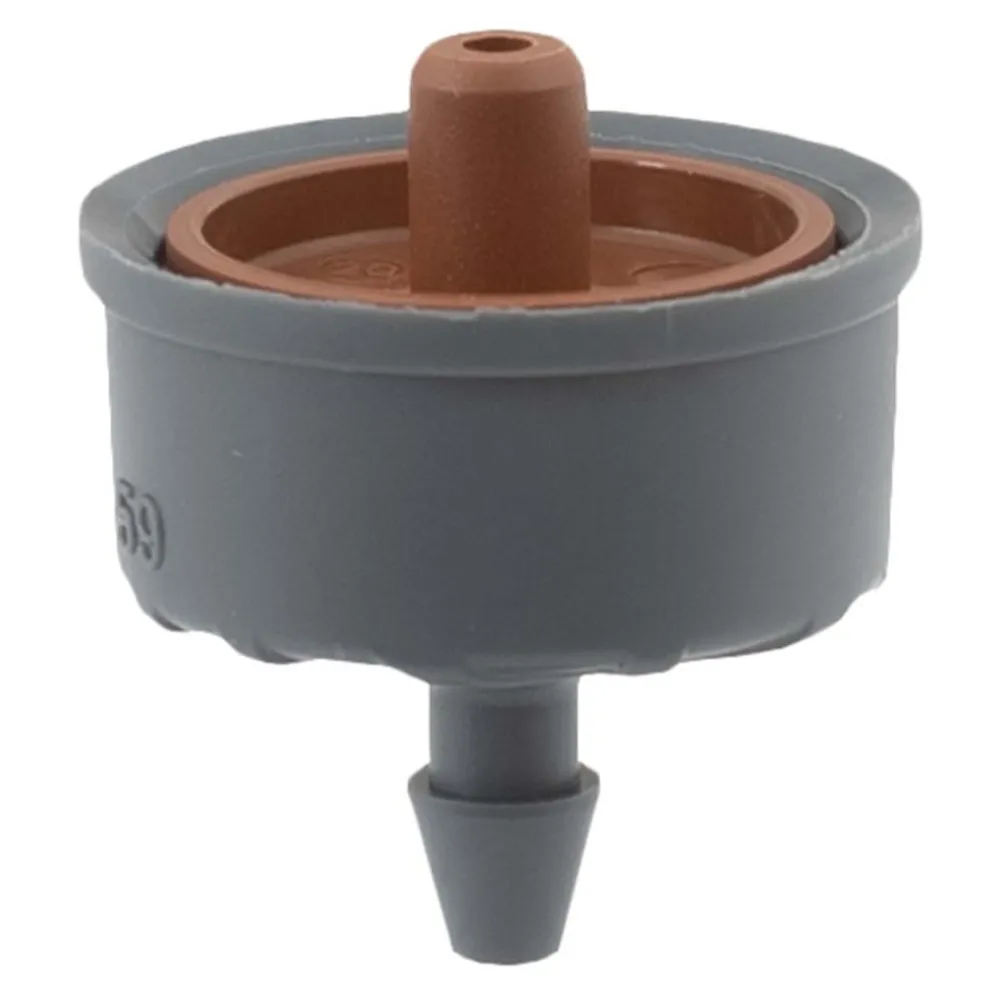

Rivulis ClickTif PC-ND kapljač

Rivulis ClickTif PC-ND je on-line kapljač sa kompenzacijom pritiska (PC) i funkcijom protiv pražnjenja sistema (ND). Dostupan je u varijantama nominalnog protoka od 2 i 4 l/h, za radni opseg pritiska od 0,5 do 3,5 bar.

Namenjen je preciznom pojedinačnom navodnjavanju u plastenicima, rasadnicima, voćnjacima, vinogradima, proizvodnji bez zemljišta i pejzažnim zasadima. Može se koristiti direktno na PE cevi ili kao deo sistema sa kapilarnim cevima, ubodnim kapljačima i razdelnicima.

PC kompenzacioni mehanizam održava protok blizu nominalne vrednosti uprkos promenama pritiska duž PE cevi. Zbog toga je ClickTif PC-ND pogodan za duže redove, terene sa umerenim visinskim razlikama i sisteme u kojima kapljači ne rade pod potpuno jednakim pritiskom.

ND mehanizam otvara kapljač pri pritisku od približno 0,8 bar, a zatvara ga kada pritisak padne na približno 0,3 bar. Voda tako ostaje u razvodnim i kapilarnim cevima između dva ciklusa navodnjavanja, što ubrzava ponovno pokretanje sistema, omogućava gotovo istovremeno aktiviranje kapljača i smanjuje isticanje vode na nižim tačkama instalacije.

Prednosti

• Kompenzacija pritiska (PC) - održava protok blizu nominalne vrednosti pri promenama pritiska u sistemu
• Non-drain funkcija (ND) - smanjuje pražnjenje razvodnih i kapilarnih cevi nakon završetka navodnjavanja
• Brže ponovno pokretanje - cevi ostaju napunjene, pa se sistem po ponovnom uspostavljanju pritiska brže aktivira
• Pogodan za pulsno navodnjavanje - praktičan je za kratke i česte cikluse bez ponovnog punjenja potpuno ispražnjenih cevi
• Otpornost na začepljenje - zaštićen ulaz vode, široki labirint i turbulentni tok smanjuju zadržavanje nečistoća
• Dinamičko samočišćenje - pomeranje regulacione membrane pomaže izbacivanju čestica koje mogu ometati protok
• Visoka fabrička ujednačenost - koeficijent varijacije protoka CV_m iznosi najviše 4%
• UV stabilizovano kućište - materijal je otporan na UV zračenje i hemikalije koje se koriste u poljoprivredi
• Jednostavna montaža - kapljač se direktno postavlja na PE cev kroz otvor od 2,5mm
• Fleksibilna primena - može raditi direktno na PE cevi ili uz kapilarnu cev, ubodne kapljače i razdelnike
• Dva nominalna protoka - verzije od 2 i 4 l/h omogućavaju usklađivanje sa potrebama biljaka i načinom gajenja
• Brzo prepoznavanje protoka - braon poklopac označava 2 l/h, a crni poklopac 4 l/h

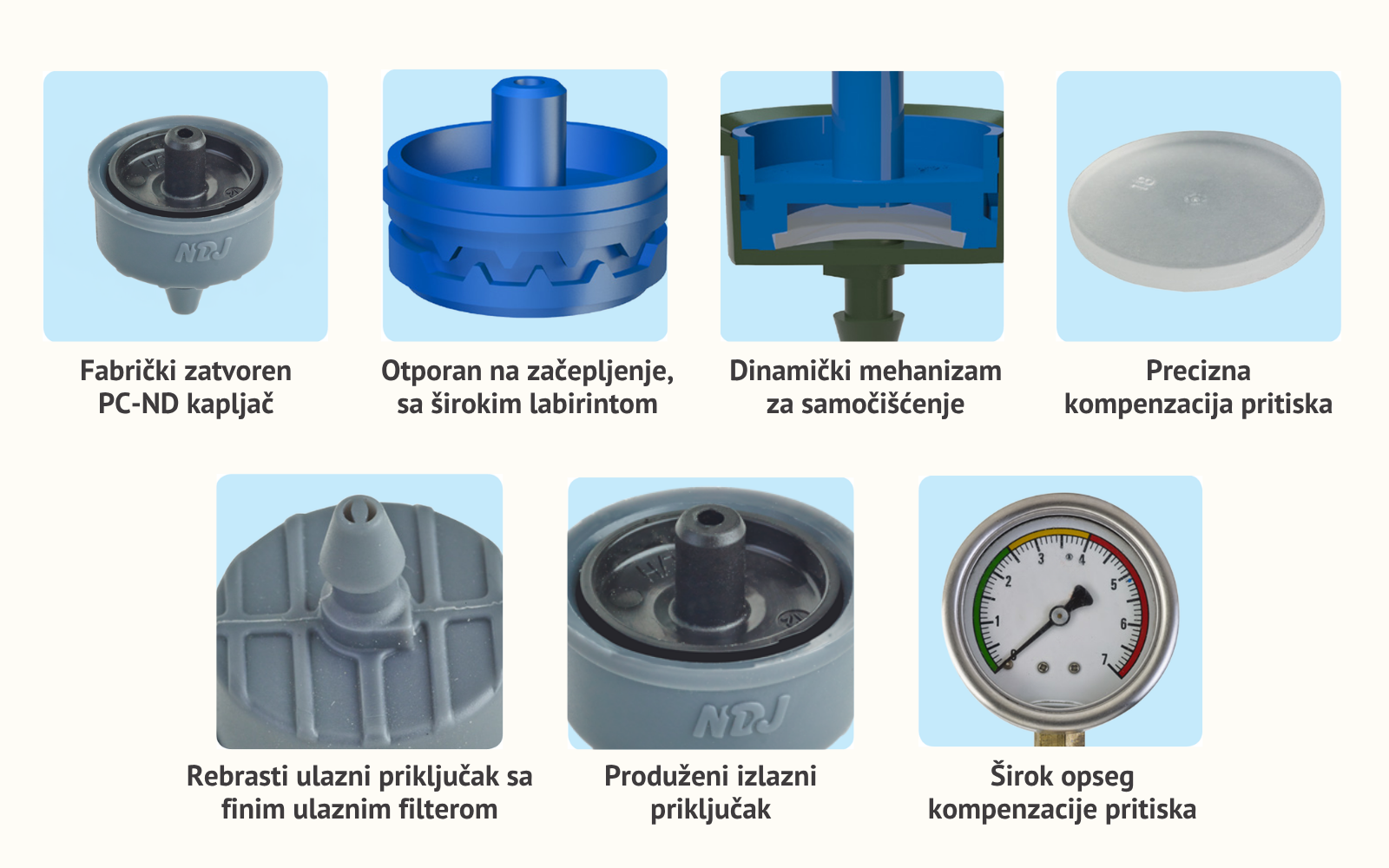

Konstrukcija i princip rada

ClickTif PC-ND ima kompaktno kućište od UV stabilizovane plastike otporne na hemikalije koje se koriste u poljoprivredi. Konstrukcija obuhvata zaštićen ulaz vode, široki labirint, silikonsku regulacionu membranu i konusni izlazni priključak za direktnu primenu ili povezivanje sa dodatnom opremom.

• Fabrički zatvoren PC-ND kapljač - kompaktna konstrukcija objedinjuje kompenzaciju pritiska i ND funkciju, koja smanjuje pražnjenje sistema nakon završetka navodnjavanja
• Široki labirint otporan na začepljenje - veliki unutrašnji prolazi i turbulentni tok smanjuju zadržavanje nečistoća i doprinose pouzdanijem radu
• Dinamički mehanizam za samočišćenje - pomeranje regulacione membrane pomaže izbacivanju čestica koje bi mogle ometati protok kroz kapljač
• Precizna kompenzacija pritiska - silikonska membrana reaguje na promene pritiska i održava protok blizu nominalne vrednosti unutar predviđenog radnog opsega
• Rebrasti ulazni priključak sa finim ulaznim filterom - ulazna konstrukcija predstavlja dodatnu zaštitu od većih čestica, ali ne zamenjuje odgovarajući filter sistema
• Produženi konusni izlazni priključak - omogućava direktnu primenu ili povezivanje sa odgovarajućim adapterima, kapilarnim cevima i razdelnicima
• Radni opseg pritiska 0,5-3,5 bar - za pouzdan rad potrebno je sistem pravilno projektovati, regulisati pritisak i obezbediti odgovarajuću filtraciju

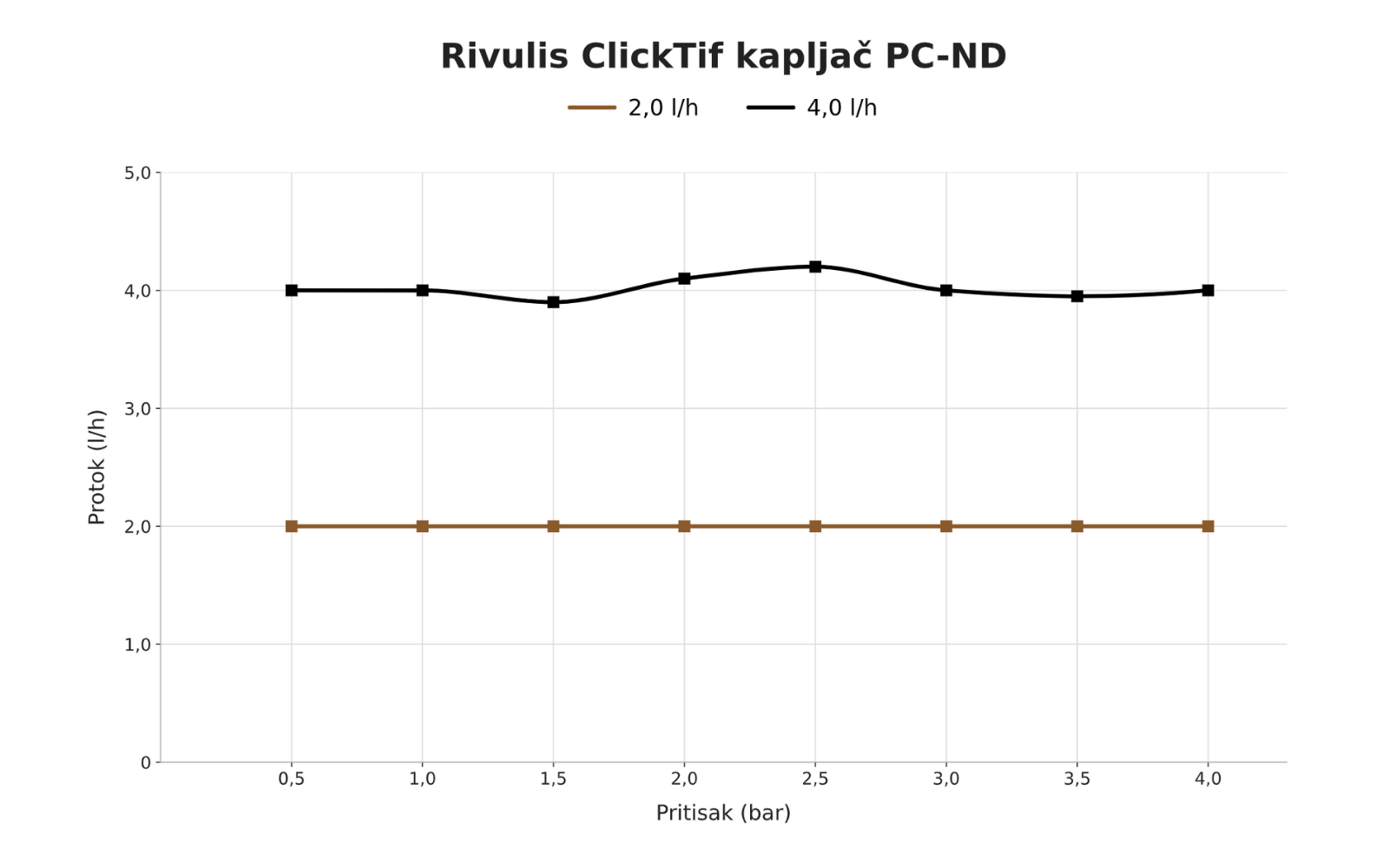

Grafik protoka

Grafik prikazuje odnos radnog pritiska i protoka pojedinačnog ClickTif kapljača. On pokazuje kako PC mehanizam održava protok blizu nominalne vrednosti pri promenama pritiska unutar predviđenog radnog opsega.

Grafik se odnosi na karakteristike pojedinačnog kapljača. Ne obuhvata gubitke pritiska duž PE cevi, nagib terena, razmak između kapljača, dužinu PE cevi niti uticaj dodatne opreme povezane iza kapljača.

Gde se koristi

ClickTif PC-ND namenjen je sistemima u kojima su važni precizno doziranje vode, ujednačeniji protok i brzo ponovno pokretanje navodnjavanja. Posebno je koristan kod kratkih i učestalih ciklusa, kao i kada postoji razlika pritiska između početka i kraja reda.

• Plastenici i staklenici - za kontrolisano navodnjavanje povrća, cveća i drugih kultura u zaštićenom prostoru
• Rasadnici - za navodnjavanje sadnica, saksija i kontejnerski gajenih biljaka
• Voćnjaci - za pojedinačno navodnjavanje stabala i raspodelu vode duž redova
• Vinogradi - za navodnjavanje čokota, uključujući duže redove i terene sa razlikama u visini
• Proizvodnja bez zemljišta - za precizno navodnjavanje biljaka gajenih u supstratu ili hidroponskim sistemima.
• Pulsno navodnjavanje - za kratke i česte cikluse kod kojih je korisno da cevi ostanu napunjene
• Pejzažno navodnjavanje - za drveće, žbunje, ukrasne biljke i saksije
• Nagnuti tereni - kada je potrebno ublažiti uticaj promena pritiska duž instalacije i smanjiti isticanje vode na nižim tačkama

Izbor protoka

Varijante se jednostavno razlikuju prema boji poklopca: braon poklopac označava protok od 2 l/h, a crni poklopac protok od 4 l/h.

Kapljač od 2 l/h namenjen je sporijem dodavanju vode. Pogodan je za manje biljke, manje saksije, kulture sa umerenim potrebama za vodom i situacije u kojima je poželjno duže navodnjavanje uz manji trenutni protok.

Kapljač od 4 l/h isporučuje dvostruko više vode u istom vremenu. Pogodan je za razvijenije biljke, veće saksije, stabla, žbunje i primene u kojima je potrebno kraće vreme rada sistema za istu količinu vode.

Konačan izbor ne zavisi samo od protoka kapljača, već i od vrste biljke, razvijenosti korena, tipa zemljišta ili supstrata, trajanja ciklusa i potrebne količine vode.

Povezivanje

ClickTif PC-ND može se koristiti direktno na PE cevi ili kao početna tačka za kapilarno navodnjavanje pojedinačnih biljaka i saksija.

• Direktna primena - PE cev → ClickTif PC-ND
• Jedna izdvojena tačka - PE cev → ClickTif PC-ND → adapter za kapilarnu cev → kapilarna cev → ubodni kapljač
• Dve izlazne tačke - PE cev → ClickTif PC-ND → razdelnik sa dva izlaza → dve kapilarne cevi → dva ubodna kapljača
• Četiri izlazne tačke - PE cev → ClickTif PC-ND → razdelnik sa četiri izlaza → četiri kapilarne cevi → četiri ubodna kapljača

Za povezivanje se mogu koristiti odgovarajući adapteri, razdelnici, kapilarne cevi 3x5mm i ubodni kapljači. Za ravnomerniju raspodelu vode preporučuje se upotreba kapilarnih cevi jednakog prečnika i približno jednake dužine, kao i istog tipa ubodnog kapljača na svim izlaznim tačkama.

Montaža

ClickTif PC-ND montira se direktno na PE cev. Bušačem od 2,5mm napravi se čist otvor, a ulazni priključak kapljača zatim se utiskuje u zid cevi do pravilnog naleganja.

Pre bušenja je potrebno proveriti da je cev čista i pravilno postavljena. Otvor ne treba proširivati pomeranjem bušača, jer nepravilan otvor može uzrokovati curenje oko kapljača.

Po završetku montaže potrebno je isprati instalaciju i proveriti spojeve. Pritisak sistema mora biti unutar predviđenog radnog opsega, dok filtraciju treba prilagoditi kvalitetu vode.

Maksimalna preporučena dužina PE cevi sa kapljačima

Predložene maksimalne dužine PE cevi sa ClickTif PC-ND kapljačima, u odnosu na protok kapljača, prečnik PE cevi i položaj cevi na terenu - ravan teren, uspon ili pad - prikazane su na ovoj stranici u meniju Specifikacije, ispod fotografije proizvoda.

Maksimalna dozvoljena dužina zavisi i od stvarnog unutrašnjeg prečnika PE cevi, razmaka između kapljača, ulaznog pritiska, potrebnog pritiska na kraju cevi, kao i gubitaka pritiska kroz filtere, ventile, spojnice i drugu opremu.

Uopšteno, uža cev, veći protok kapljača, manji razmak između kapljača i veći nagib terena skraćuju dozvoljenu dužinu PE cevi. Veći prečnik cevi i veći raspoloživi ulazni pritisak mogu omogućiti duže redove, ali samo uz pravilno dimenzionisanje sistema.

Za duže redove, teren sa većim visinskim razlikama ili sisteme sa kapilarnim cevima i više izlaza preporučuje se hidraulički proračun prema stvarnim uslovima instalacije.

Filtracija i održavanje

Preporučuje se filtracija od 130 mikrona ili finija. Konačan stepen filtracije zavisi od kvaliteta izvorišne vode i vrste nečistoća koje ona sadrži.

Široki labirint, turbulentni tok i dinamičko pomeranje membrane povećavaju otpornost na začepljenje, ali ne sprečavaju probleme koji nastaju zbog neadekvatne filtracije, mineralnih naslaga, organskih čestica ili biološkog zaprljanja.

Sistem treba redovno ispirati, održavati filtere i povremeno proveravati rad kapljača na početku i kraju PE cevi. Nakon fertigacije ili primene drugih rastvorljivih sredstava preporučuje se ispiranje instalacije čistom vodom.

Važna ND napomena

ND mehanizam zatvara kapljač kada pritisak padne na približno 0,3 bar. Ako zbog visinske razlike, odnosno statičkog pritiska u instalaciji, nakon isključivanja sistema pritisak na kapljaču ostane veći od te vrednosti, kapljač se možda neće potpuno zatvoriti.

Ovaj uslov je posebno važan kod nagnutih terena i instalacija sa većim visinskim razlikama. ND funkcija poboljšava ponašanje sistema nakon isključivanja, ali ne zamenjuje pravilan hidraulički proračun, odgovarajući raspored sektora i pravilno dimenzionisanje cevi.
