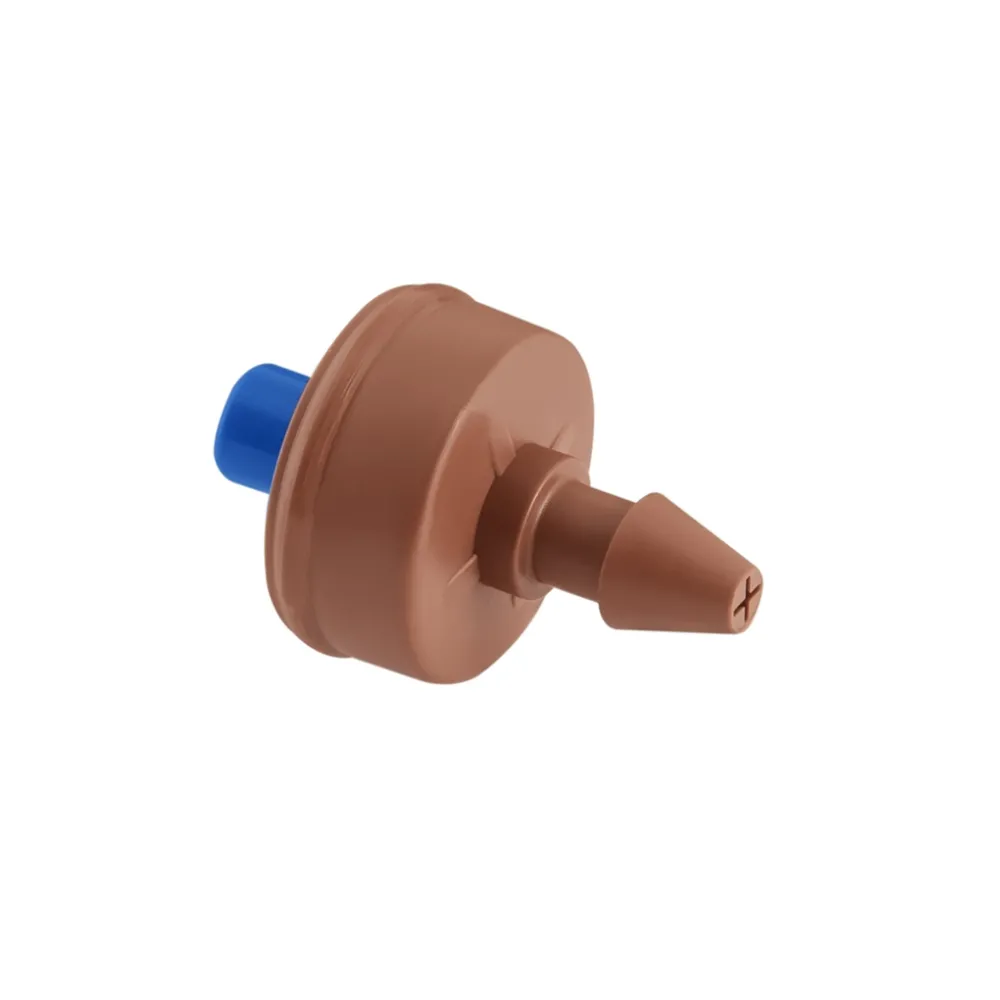

Metzer ubodni kapljač Gali PC-ND

Metzer Gali PC-ND je kompaktan on-line kapljač sa kompenzacijom pritiska i non-drain funkcijom. Dostupan je u varijantama nominalnog protoka 2 i 4 l/h i namenjen sistemima u kojima su važni ravnomerno doziranje vode, pouzdan rad pri promenama pritiska i brzo pokretanje svakog novog ciklusa navodnjavanja.

Kapljač se može koristiti samostalno, direktnim postavljanjem na PE cev prečnika Ø12-32mm. Kada je potrebno vodu odvesti do udaljenog mesta ili raspodeliti na više biljaka, na njega se mogu povezati odgovarajući adapteri, kapilarne cevi i ubodni kapljači.

Kompenzacioni mehanizam održava protok blizu nominalne vrednosti u opsegu radnog pritiska od 0,8 do 4,0 bar. Zahvaljujući tome, Gali PC-ND je pogodan za sisteme sa dužim redovima, promenama pritiska duž razvodne cevi i različitim rasporedima biljaka.

Prednosti

• Kompenzacija pritiska - protok ostaje približno ujednačen u radnom opsegu od 0,8 do 4,0 bar
• Non-drain funkcija - kapljač se zatvara pri padu pritiska i zadržava vodu u linijama između dva ciklusa navodnjavanja
• Brži početak navodnjavanja - po ponovnom uključivanju sistema voda ne mora najpre da ispuni prazne kapilarne cevi, pa zalivanje počinje brže
• Pulsno navodnjavanje - pogodan je za kratke i učestale cikluse, pri kojima je važno da se više izlaznih tačaka aktivira približno istovremeno
• Samoispirajući labirint - doprinosi pouzdanijem radu i smanjuje mogućnost zadržavanja sitnih nečistoća
• Široki prolazi za vodu - smanjuju osetljivost kapljača na zapušavanje
• Silikonska membrana otporna na hemikalije - omogućava preciznu regulaciju protoka i dugotrajan rad
• Izbor protoka - varijanta 2 l/h pogodna je za sporije doziranje vode, dok 4 l/h omogućava veću količinu vode u istom vremenu
• Fleksibilno povezivanje - može raditi samostalno ili se povezati sa adapterima za jednu, dve ili četiri izlazne kapilarne cevi

Konstrukcija

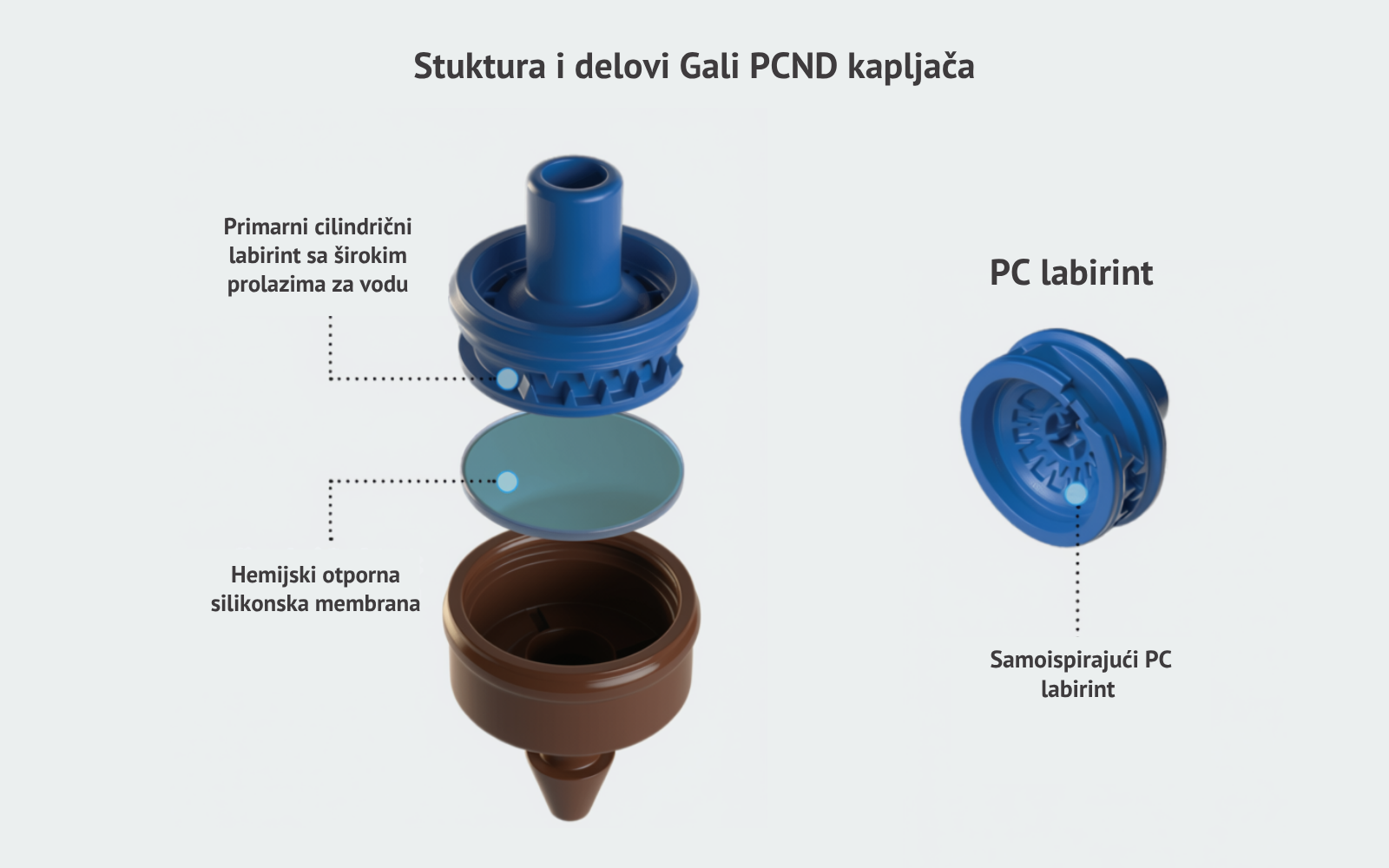

Gali PC-ND ima kompaktno dugmasto kućište sa integrisanim ulaznim filterom, perifernim labirintom sa širokim prolazima za vodu, preciznim regulacionim labirintom i silikonskom membranom.

Tokom rada membrana reaguje na promene pritiska i reguliše protok vode. Kada pritisak padne nakon završetka navodnjavanja, non-drain mehanizam zatvara kapljač i sprečava pražnjenje linije. Samoispirajući labirint doprinosi uklanjanju sitnih nečistoća na kraju ciklusa navodnjavanja.

Varijante se prepoznaju prema boji oznake:

• 2 l/h - plava oznaka
• 4 l/h - crna oznaka

Protok i pritisak

Sledeća tabela prikazuje stvarni protok varijanti 2 i 4 l/h pri različitim pritiscima. Kada kapljač dostigne radni opseg kompenzacije, promene pritiska imaju mali uticaj na količinu vode koju isporučuje.

Pri pritisku od 0,5 bar kapljač još nije u punom deklarisanom opsegu rada, zbog čega je stvarni protok manji od nominalnog. Za pravilan rad preporučuje se pritisak od najmanje 0,8 bar.

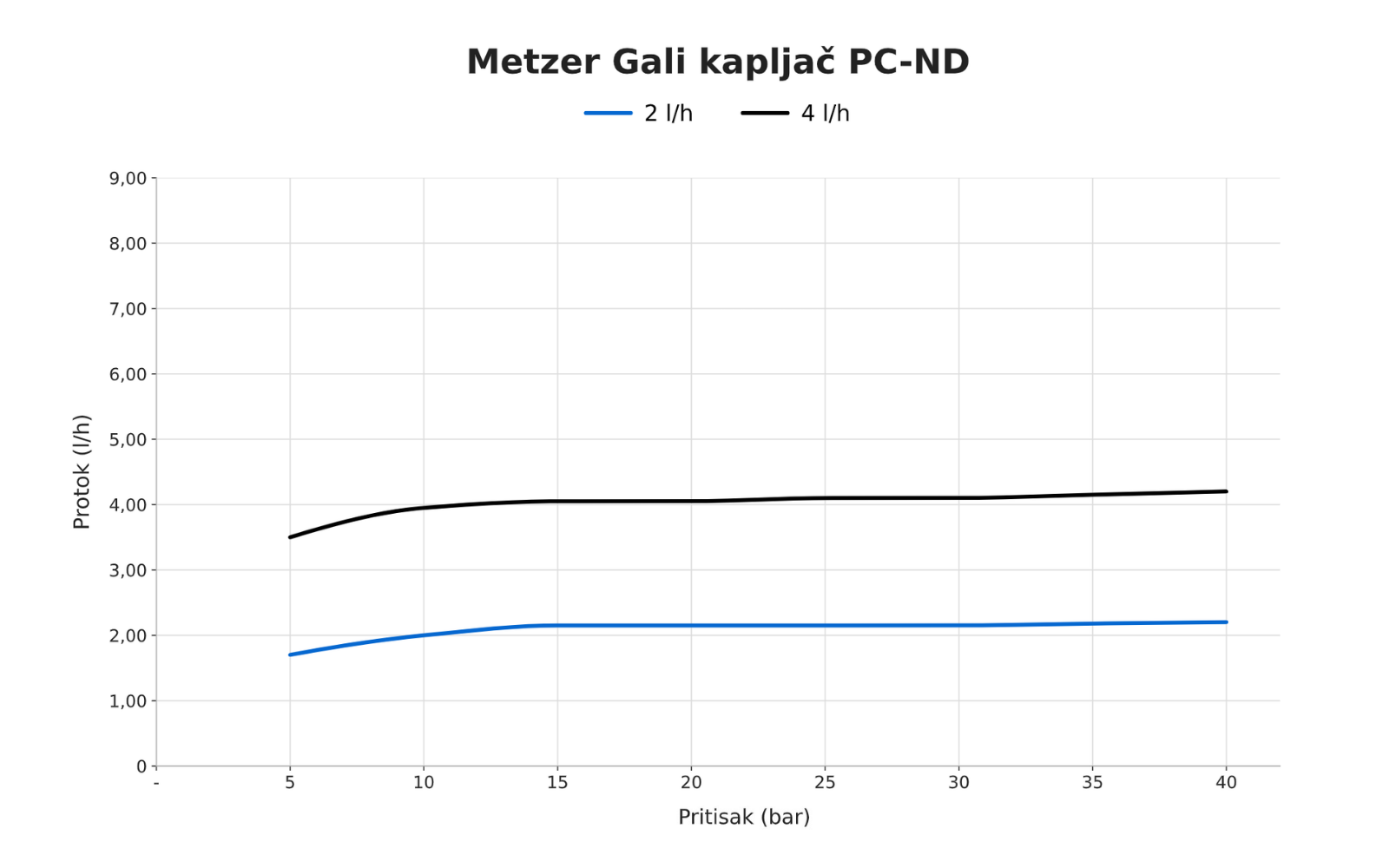

Grafikon prikazuje odnos pritiska i protoka za obe varijante. Nakon početnog porasta pri nižem pritisku, krive se izravnavaju, što pokazuje delovanje sistema za kompenzaciju pritiska.

Gde i kako se koristi

Gali PC-ND je namenjen sistemima u kojima je potrebno precizno navodnjavanje pojedinačnih biljaka, uz stabilniji protok i brzo pokretanje sistema posle pauze. Posebno je praktičan kada se navodnjavanje obavlja često i u kraćim ciklusima.

• Plastenici i staklenici - za kontrolisano navodnjavanje povrća, cveća i drugih kultura u zaštićenom prostoru
• Rasadnici - za ravnomerno zalivanje sadnica, kontejnera i saksijskih biljaka
• Voćnjaci - za pojedinačno navodnjavanje voćaka, direktno sa PE cevi ili preko kapilarnih cevi
• Bobičasto voće - za ciljano dovođenje vode do biljaka raspoređenih u redovima
• Hidroponsko uzgajanje - za često i precizno doziranje vode i hranljivog rastvora u sistemima uzgoja bez zemljišta
• Pulsno navodnjavanje - non-drain mehanizam zadržava vodu u sistemu između ciklusa, što omogućava brzo i približno istovremeno pokretanje navodnjavanja
• Pejzažno navodnjavanje - za pojedinačno zalivanje ukrasnih biljaka, žbunja i drveća
• Duži redovi i sistemi sa promenama pritiska - kompenzacija pritiska smanjuje razlike u protoku između kapljača na različitim mestima u sistemu

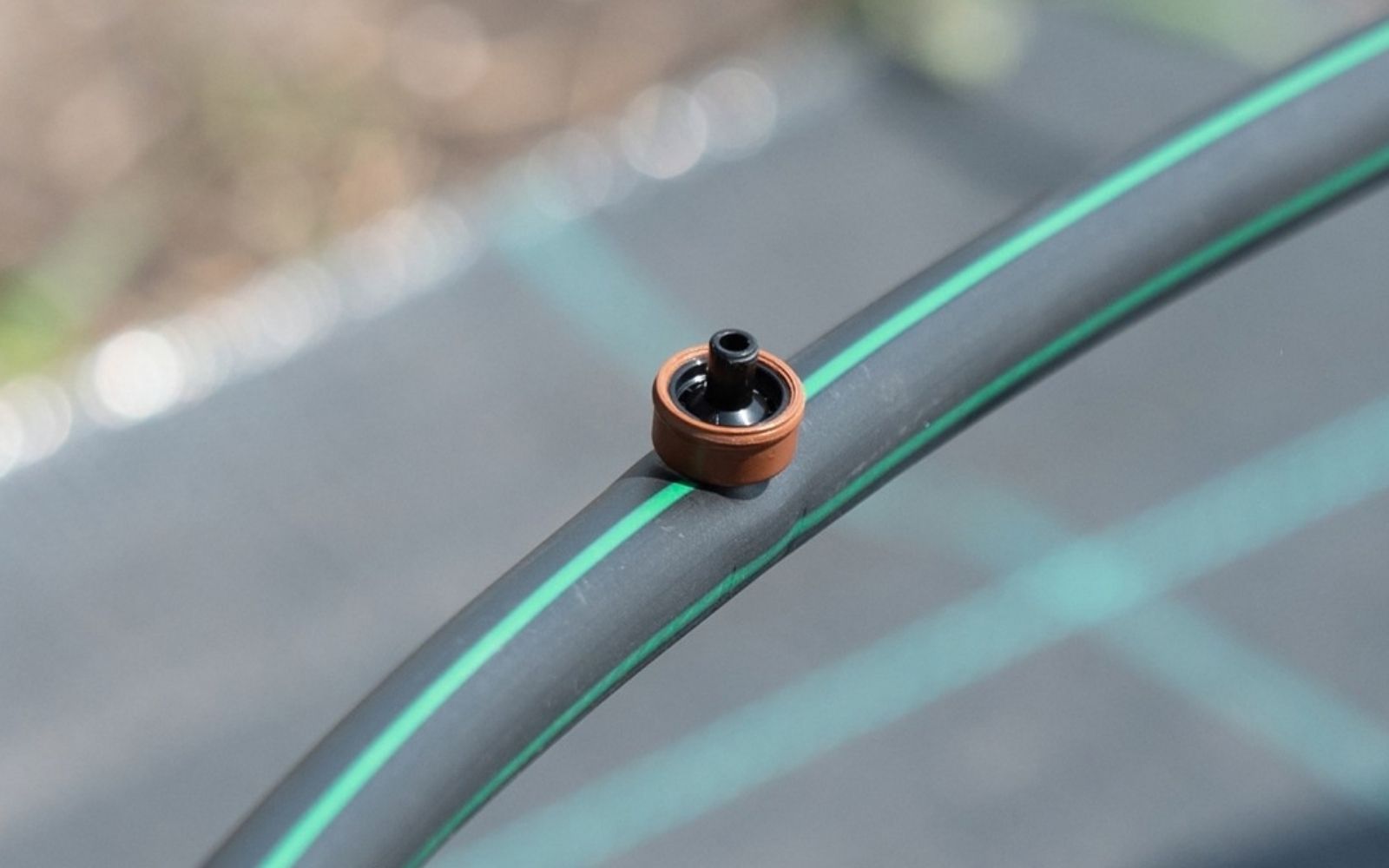

Metzer ubodni kapljač Gali PC-ND, protok 4l/h postavljen na tankozidnu PE cev

Povezivanje

Gali PC-ND se postavlja direktno na PE cev prečnika Ø12-32mm. U osnovnoj, samostalnoj konfiguraciji kapljač vodu ispušta neposredno na mestu na kojem je montiran; adapteri i kapilarne cevi nisu obavezni.

Kada je potrebno navodnjavanje udaljene biljke ili više izlaznih tačaka, na kapljač se postavlja odgovarajući adapter. Za povezivanje se koristi kapilarna cev 3x5mm, a na njen kraj se može postaviti ubodni kapljač.

• Samostalna primena - PE cev → Gali PC-ND
• Jedna izlazna tačka - PE cev → Gali PC-ND → adapter sa jednim izlazom → kapilarna cev → ubodni kapljač
• Jedna izlazna tačka pod uglom - PE cev → Gali PC-ND → ugaoni adapter → kapilarna cev → ubodni kapljač
• Dve izlazne tačke - PE cev → Gali PC-ND → adapter sa dva izlaza → dve kapilarne cevi → dva ubodna kapljača
• Četiri izlazne tačke - PE cev → Gali PC-ND → adapter sa četiri izlaza → četiri kapilarne cevi → četiri ubodna kapljača

Za pouzdan rad sistema potrebna je odgovarajuća filtracija vode, najmanje 120 mesh odnosno 130 mikrona.
