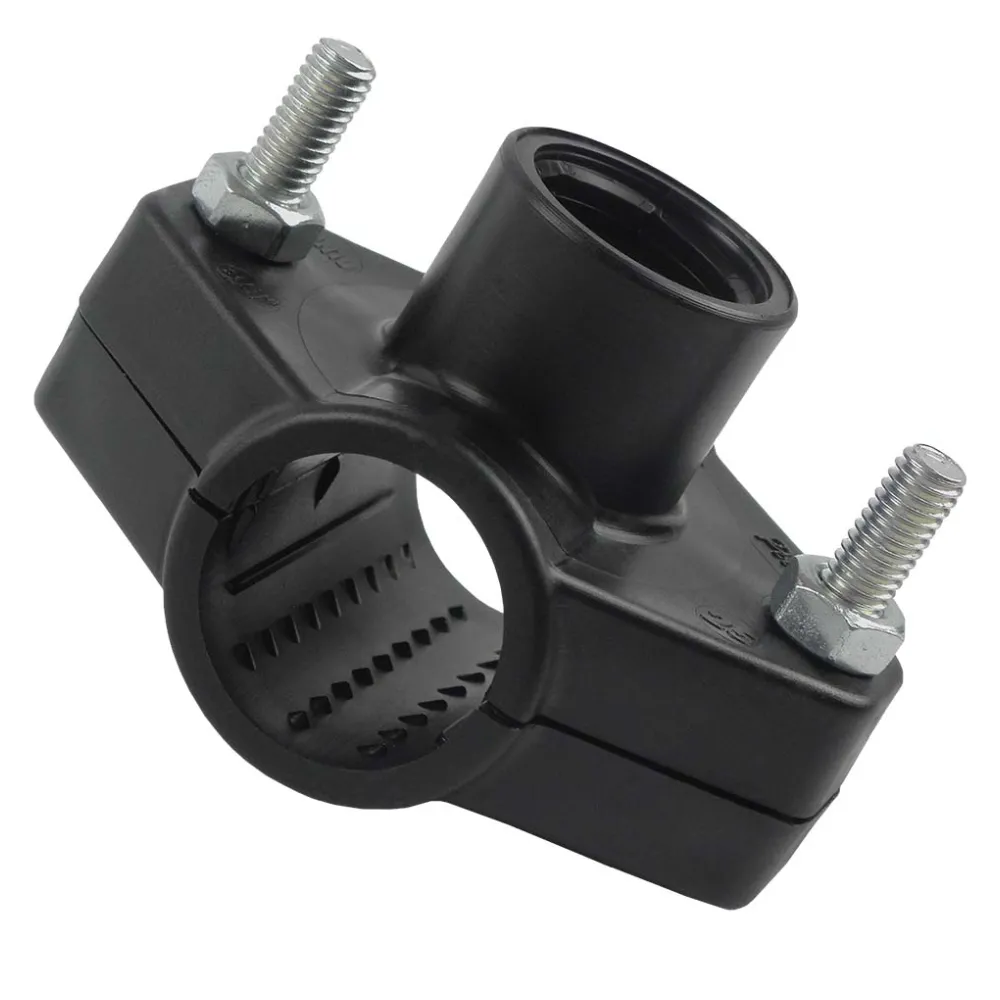

Poliext obujmica za cevi

Poliext obujmica za cevi služi za izradu bočnog izvoda na postojećem cevovodu, bez presecanja glavne cevi. Dva dela obujmice postavljaju se oko cevi, a gornji deo ima priključak sa unutrašnjim navojem za povezivanje odgovarajućeg fitinga, ventila ili druge komponente. Nakon što je obujmica pričvršćena, cev se buši kroz navojni priključak kako bi se otvorio prolaz za vodu ka novom izvodu.

Obujmica se montira na plastične cevi metričkih dimenzija i namenjena je grananju postojećih cevovoda u sistemima vodosnabdevanja i navodnjavanja.

Izbor odgovarajuće dimenzije

Oznaka obujmice povezuje dve mere. Prva veličina je izražena u milimetrima i označava spoljašnji prečnik cevi na koju se obujmica postavlja. Druga veličina je izražena u colima i označava veličinu unutrašnjeg navoja na priključnom izvodu.

U ponudi su obujmice za cevi prečnika 20-110mm, sa navojnim priključcima od 1/2″ do 2 1/2″, a raspoloživi navoji se razlikuju od prečnika do prečnika.

Prednosti

• Grananje bez presecanja cevi - novi izvod se formira na odabranom mestu postojećeg voda
• Pogodna za naknadne izmene - omogućava dodavanje priključka kada je cevovod već postavljen
• Montaža bez lepljenja i zavarivanja - dva dela obujmice spajaju se šrafovima i maticama
• Zaptivanje O-prstenom - zaptivka naleže na spoljašnju površinu cevi oko mesta priključivanja
• Navojni izvod - omogućava povezivanje komponente sa odgovarajućim spoljašnjim navojem
• Čvrsta konstrukcija - telo obujmice je otporno na lom i snažne udarce

Konstrukcija i materijali

• Gornji i donji deo tela - izrađeni su od crnog polipropilena (PP) i zajedno obuhvataju cev. Gornji deo nosi navojni priključak.
• O-prsten - izrađen je od nitrilne gume (NBR) i postavlja se u ležište sa donje strane gornjeg dela obujmice, gde zaptiva spoj sa cevi.
• Šrafovi i matice - izrađeni su od pocinkovanog čelika i spajaju dva dela obujmice.



Radni pritisak

Maksimalni radni pritisak obujmice zavisi od prečnika. Broj šrafova takođe zavisi od prečnika:

• 20-50mm - do 10 bar, sa dva šrafa
• 63mm - do 10 bar, sa četiri šrafa
• 75-110mm - do 6 bar, sa četiri šrafa

Pri izboru obujmice treba uzeti u obzir i dozvoljeni radni pritisak cevi i ostalih komponenti na priključku. Obujmice su usaglašene sa standardom ISO 13460.

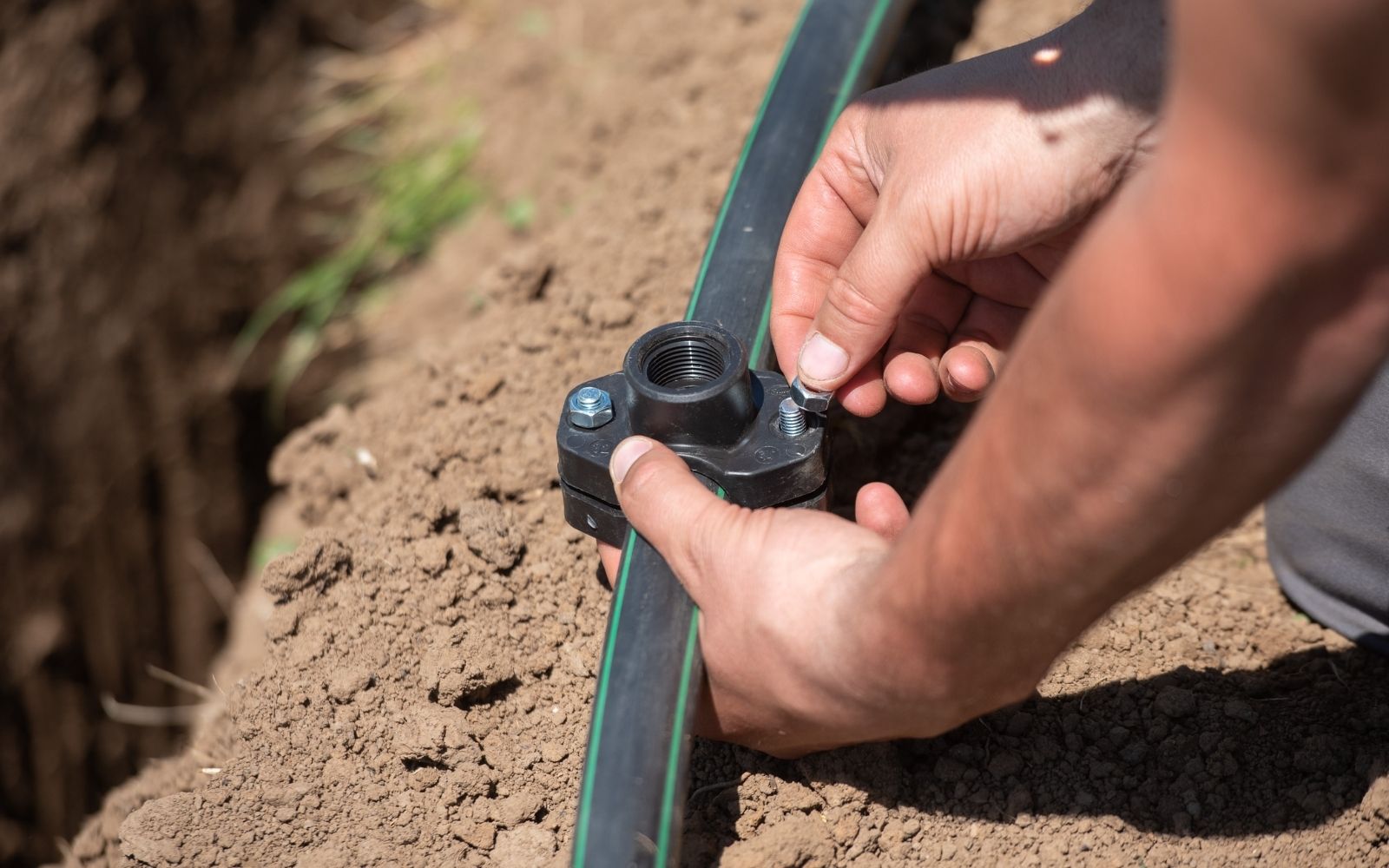

Poliext obujmica za cevi - montaža na PE cev

Gde se koristi?

Obujmica se koristi kada na postojećem vodu treba napraviti dodatni priključak, a nema potrebe za presecanjem cevi. U sistemima navodnjavanja može poslužiti za izvođenje nove grane ili priključivanje ventila; u instalacijama za vodu, za izradu bočnog ili servisnog priključka.

Na navojni izvod može se povezati slavina, ventil, spojnica za dodatnu cev ili druga komponenta sa odgovarajućim spoljašnjim navojem. Standard za plastične obujmice u navodnjavanju obuhvata nadzemne i podzemne instalacije.

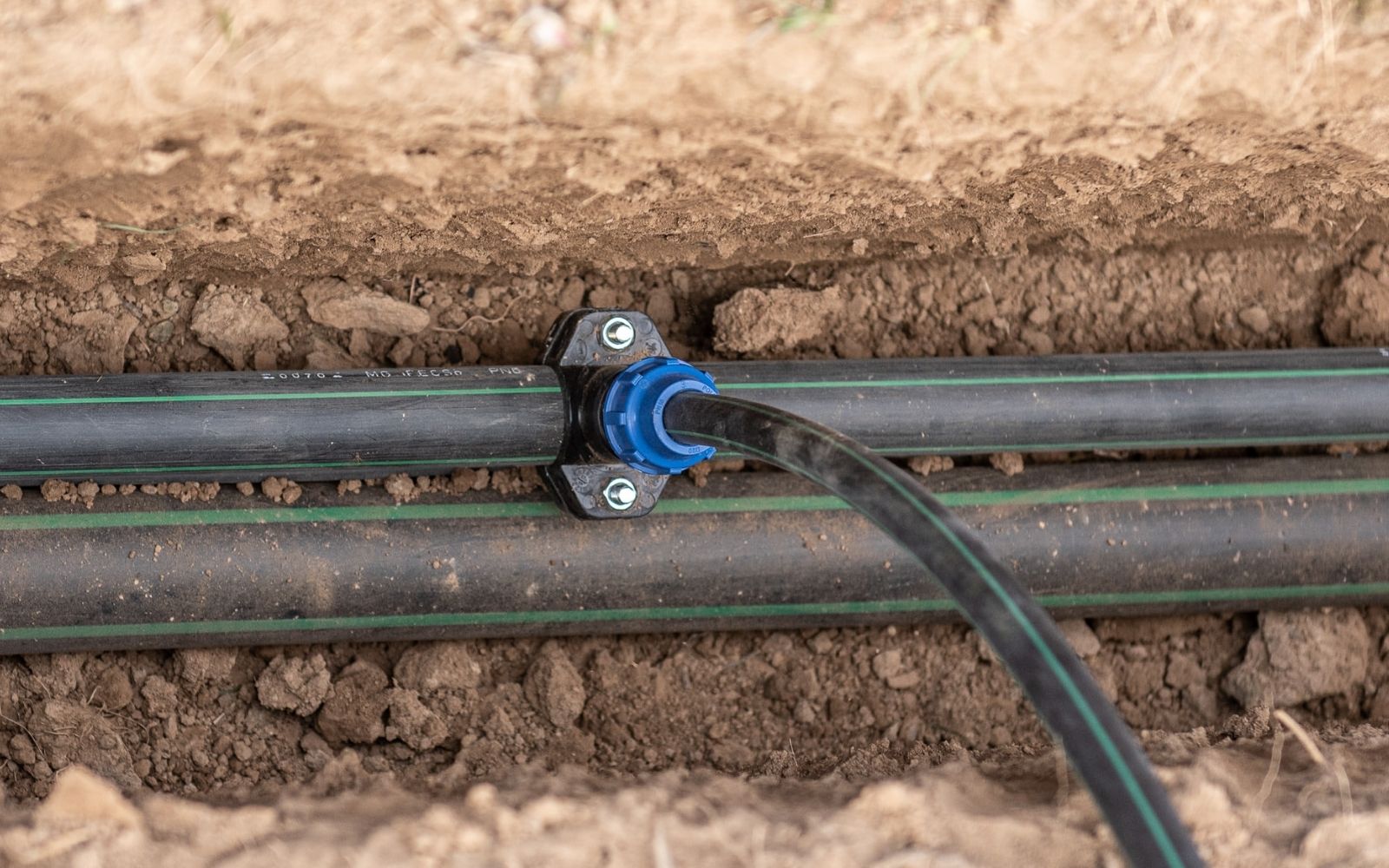

Poliext obujmica za cevi - sa priključenom spojnicom u iskopanom kanalu

Montaža

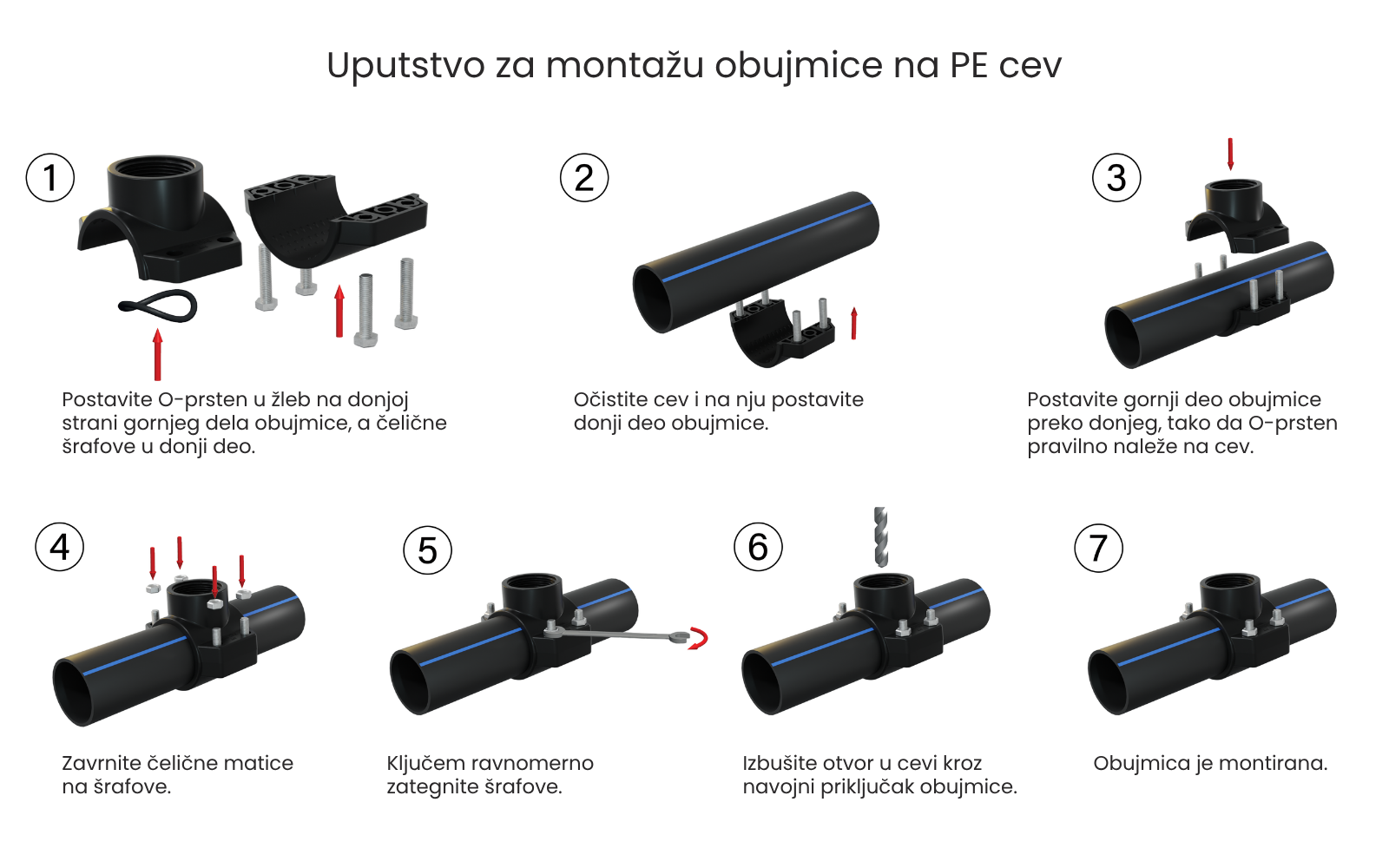

Pre bušenja zatvorite dovod vode i rasteretite cevovod od pritiska. Grafika prikazuje redosled sastavljanja obujmice i bušenja cevi; za bušenje voda koji je pod pritiskom potreban je poseban postupak i odgovarajuća oprema.

Pri montaži obratite pažnju i na sledeće:

• Čistoća cevi - površina cevi treba da bude čista na mestu na kojem naležu obujmica i O-prsten
• Zaštita navoja pri bušenju - koristite najveću burgiju koja može da prođe kroz priključak bez oštećenja navoja
• Strugotina - odvojeni komadić plastike može izazvati zapušenje, pa ostatke bušenja treba ukloniti kada je to moguće
• Pritezanje šrafova - ako ne obezbede dovoljno stezanja, može doći do curenja na O-prstenu
• Zaptivanje navojnog spoja - za spoljašnji navoj priključne komponente koristite teflon traku ili odgovarajuće zaptivno vlakno

Po završetku montaže postepeno pustite vodu i proverite spoj obujmice sa cevi, kao i spoj na navojnom priključku.

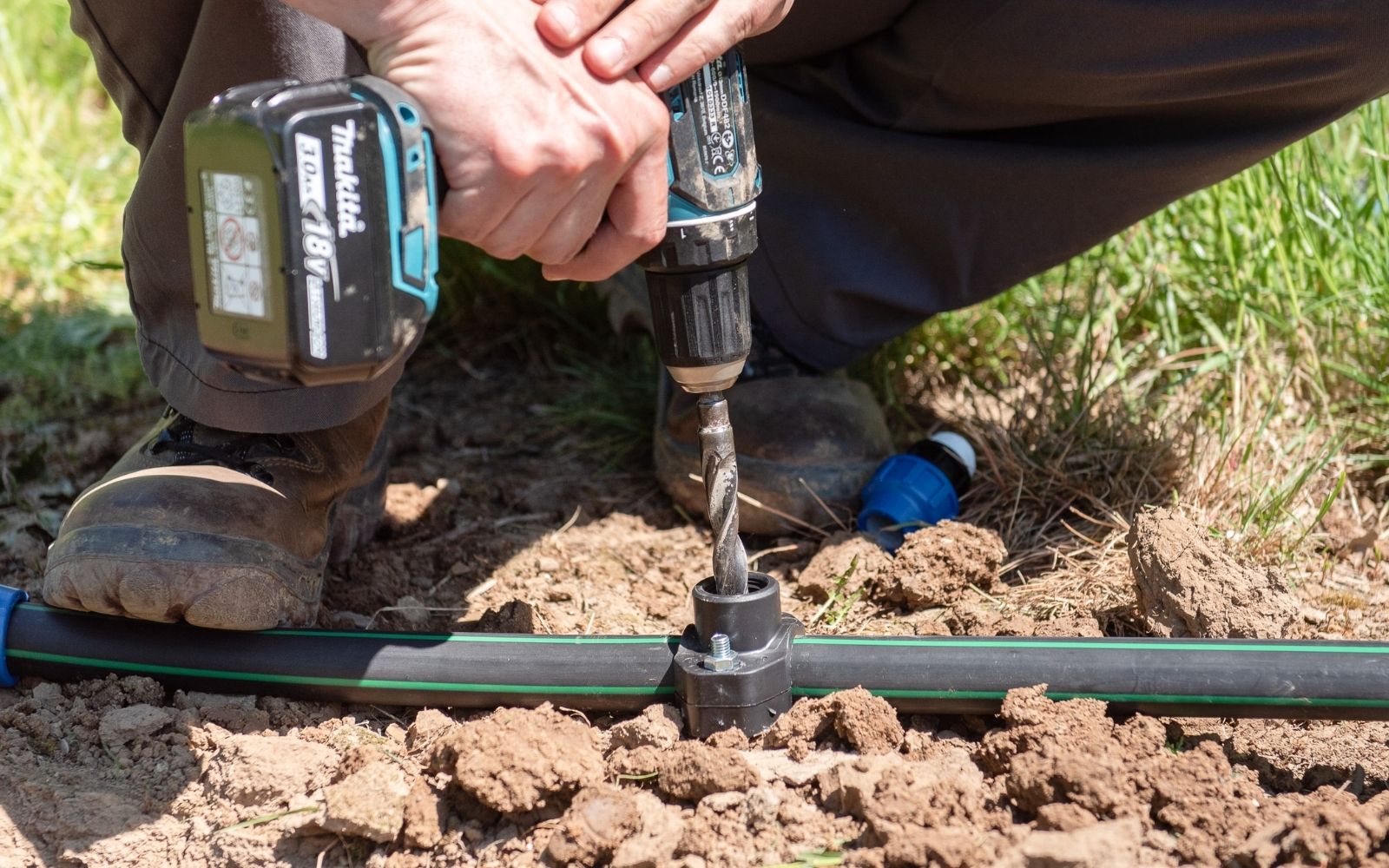

Poliext obujmica za cevi - bušenje cevi kroz navojni priključak
