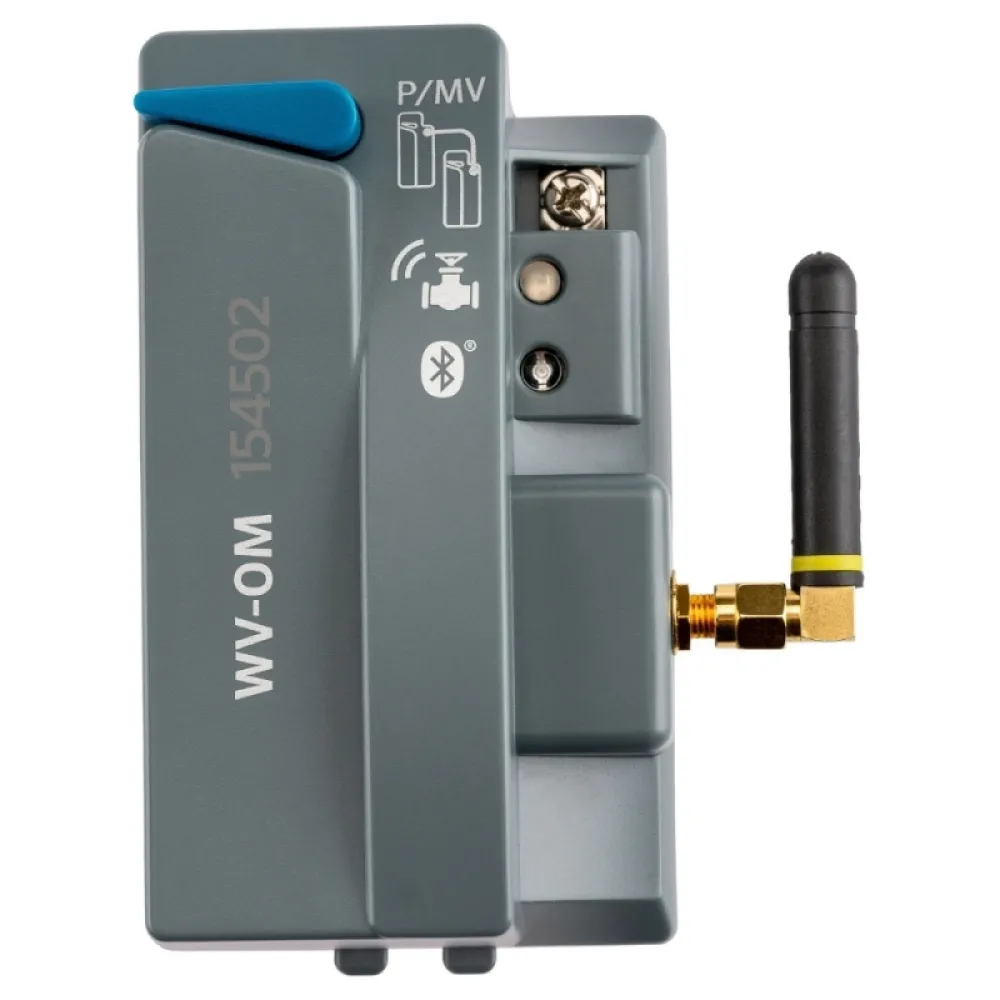

Hunter WVOM‑E modul za bežične linkove za ventile

Ovaj komunikacioni izlazni modul je deo inovativnog WVL sistema za bežično povezivanje elektromagnetnih ventila sa vremenskim programatorima Hunter ICC2 ili Hunter HCC putem radio signala.
WVL (Wireless Valve Link) sistem bežičnog povezivanja potpuno eliminiše potrebu za polaganjem terenskih kablova, kopanjem i savladavanjem fizičkih prepreka između programatora i ventila.
Više sistemu bežičnog povezivanja ventila saznajte na našem blogu.

WVOM‑E modul se ugrađuje direktno u kutiju programatora i preuzima ulogu bakarne žice od programatora do ventila – šalje komande terenskoj jedinici, bežičnom linku koji je povezan na ventil. Tako se ventili mogu dodavati ili premeštati na velikim udaljenostima, bez kopanja, razbijanja staza i razvlačenja skupog bakarnog kabla, uz pouzdanu komunikaciju i jednostavno održavanje na terenu.

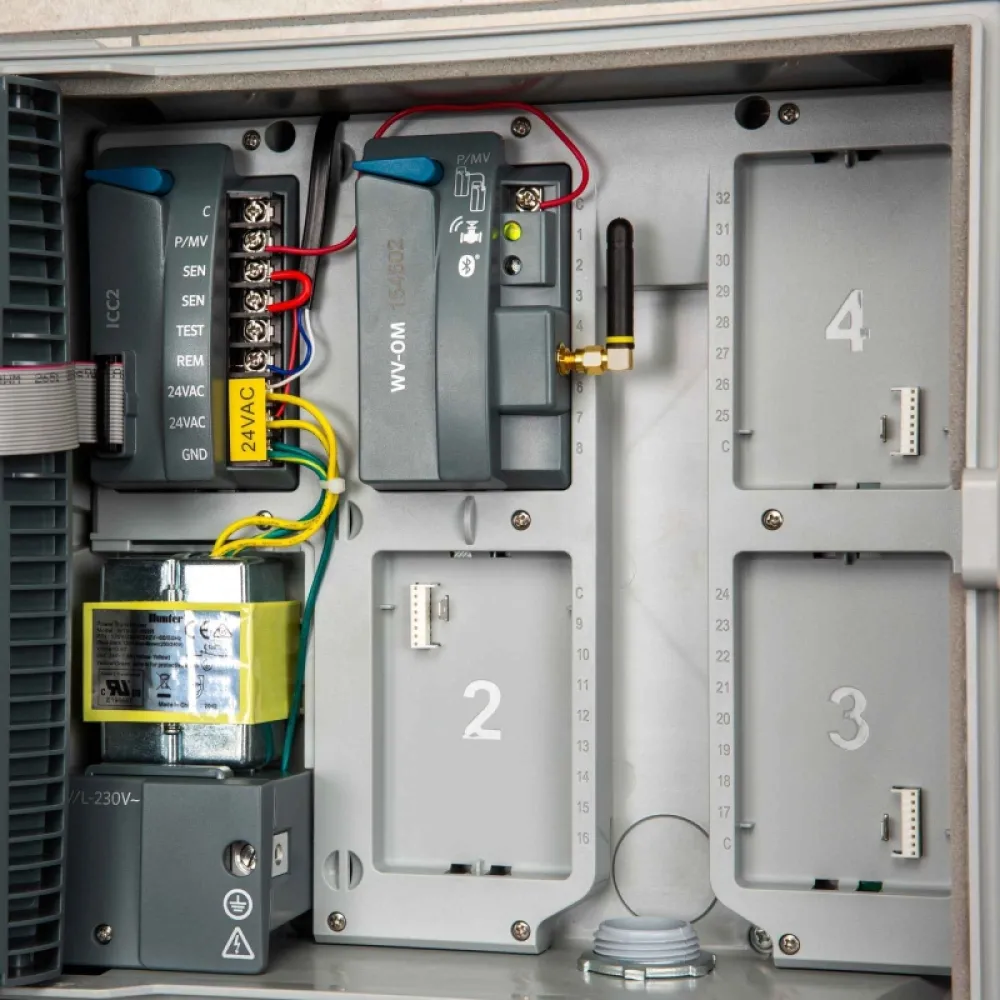

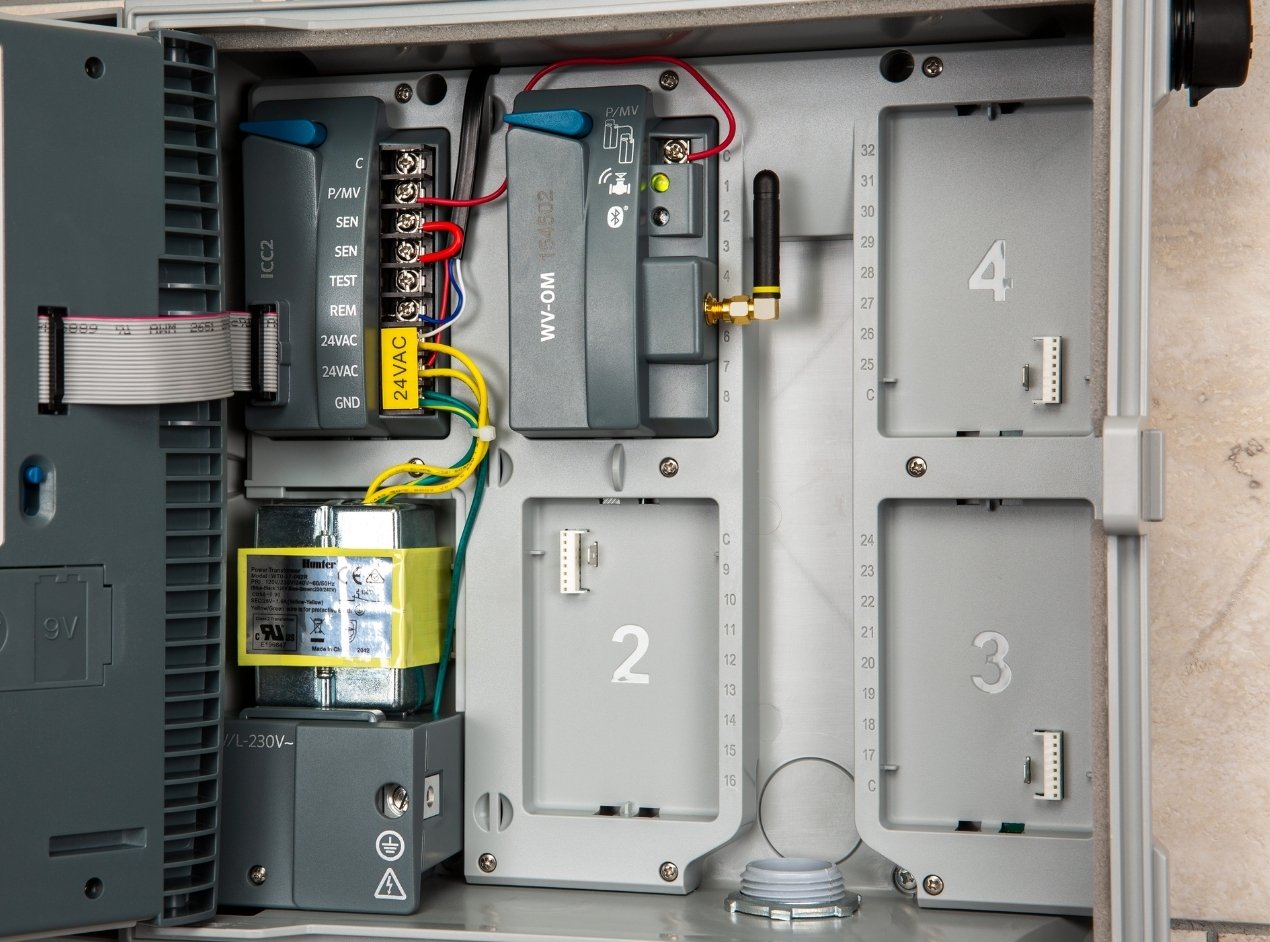

Hunter WVOM‑E modul postavljen u programator

Karakteristike i prednosti WVOM‑E modula

• Bežično upravljanje ventilima putem LoRa radio veze – WVOM‑E prenosi komande sa programatora do WVL jedinica u šahtu bez bakarnih terenskih kablova.
• Eliminacija rovova i presecanja staza – uklanja potrebu za kopanjem, razbijanjem betona/asfalta i razvlačenjem dugih kablova do ventila.
• Kapacitet do 54 bežične stanice + P/MV – dodaje do 54 ventila i jedan izlaz za pumpu/glavni ventil po programatoru, samostalno ili uz klasično/dvovodno ožičenje.
• Paralelni rad sa klasičnim modulima – funkcioniše zajedno sa ICM i EZDM modulima, pa se bežične zone slobodno kombinuju sa žičnim i dvovodnim zonama.
• Kompatibilan sa ICC2 i HCC kontrolerima – ugradnja u bilo koji slobodan izlazni slot i proširenje postojećeg kontrolera za bežično upravljanje ventilima.
• Konfiguracija preko WVL aplikacije – sva podešavanja, dodela stanica, pregled signala, baterije i firmvera obavljaju se preko Hunter WVL mobilne aplikacije za Android/iOS, putem Bluetooth veze sa WVOM‑E modulom.
• Napredna dijagnostika veze – detekcija grešaka (Err poruke i zvučni alarm), pregled jačine i kvaliteta signala, preporuke za poboljšanje dometa.
• Podesivi Channel ID i Site ID – omogućava izbor do 10 kanala i jedinstvenog ID‑ja lokacije radi izbegavanja radio smetnji i preklapanja više LoRa sistema na istoj lokaciji.
• Podržava ugradnju repetitora – dodavanjem repetitora i povezivanjem kroz aplikaciju domet signala se može značajno povećati.
• Baza podataka – omogućava zamenu WVOM‑E modula bez ponovne dodele svih WVL jedinica, automatskim obnavljanjem baze podataka sa terena.
• Zaštita pristupa PIN kodom – mogućnost postavljanja lozinke koja ograničava pristup WVOM‑E modulu preko Bluetooth veze samo ovlašćenim korisnicima.
• Fabrički reset i ažuriranja – podržava potpuno vraćanje na fabrička podešavanja i daljinska OTA ažuriranja uređaja preko aplikacije.

LED signalizacija i koraci instalacije

Značenje LED signalizacije WVOM‑E modula

Koraci instalacije WVOM‑E modula

Kako funkcioniše WVL - Sistem bežičnog povezivanja ventila sa vremenskim programatorom

WVL (Wireless Valve Link)  napredni sistem omogućava povezivanje tajmera za navodnjavanje sa elektromagnetnim ventilima putem radio veze, koristeći pouzdanu LoRa tehnologiju. U praksi, to znači da više nema potrebe za razvlačenjem skupog bakarnog kabla kroz teren, pa se ugradnja značajno pojednostavljuje i ubrzava.
Time se izbegava kopanje za kablove, kao i razbijanje betonskih staza, asfalta i drugih površina koje otežavaju klasičnu instalaciju. Istovremeno se izbegavaju tipični problemi žičanih instalacija, kao što su pucanje i degradacija kabla, prodor vlage i oštećenja usled udara groma.
Može se primeniti u vremenskim programatorima Hunter ICC2 i Hunter HCC.

Osnovni elementi sistema

• WVOM-E bežični izlazni modul – modul koji se ugrađuje u ICC2 ili HCC programator i obezbeđuje radio komunikaciju sa terenskim WVL bežičnim linkovima za ventile.
• WVL bežični linkovi za ventile (WVL100E / WVL200E / WVL400E) – bežične jedinice koje se ugrađuju u ventilske šahte i upravljaju jednim, dva ili četiri ventila (zone).Više o proizvodu saznajte ovde.
• RPT-E bežični solarni repetitor (opciono) – uređaj koji po potrebi proširuje domet i poboljšava pouzdanost radio veze između WVOM-E modula i udaljenih WVL jedinica. Više o ovom proizvodu saznajte ovde.
• Hunter WVL Bluetooth aplikacija – besplatna mobilna aplikacija potrebna za instalaciju, dodelu stanica, povezivanje WVL jedinica sa sistemom i osnovnu dijagnostiku tokom puštanja u rad i servisiranja.

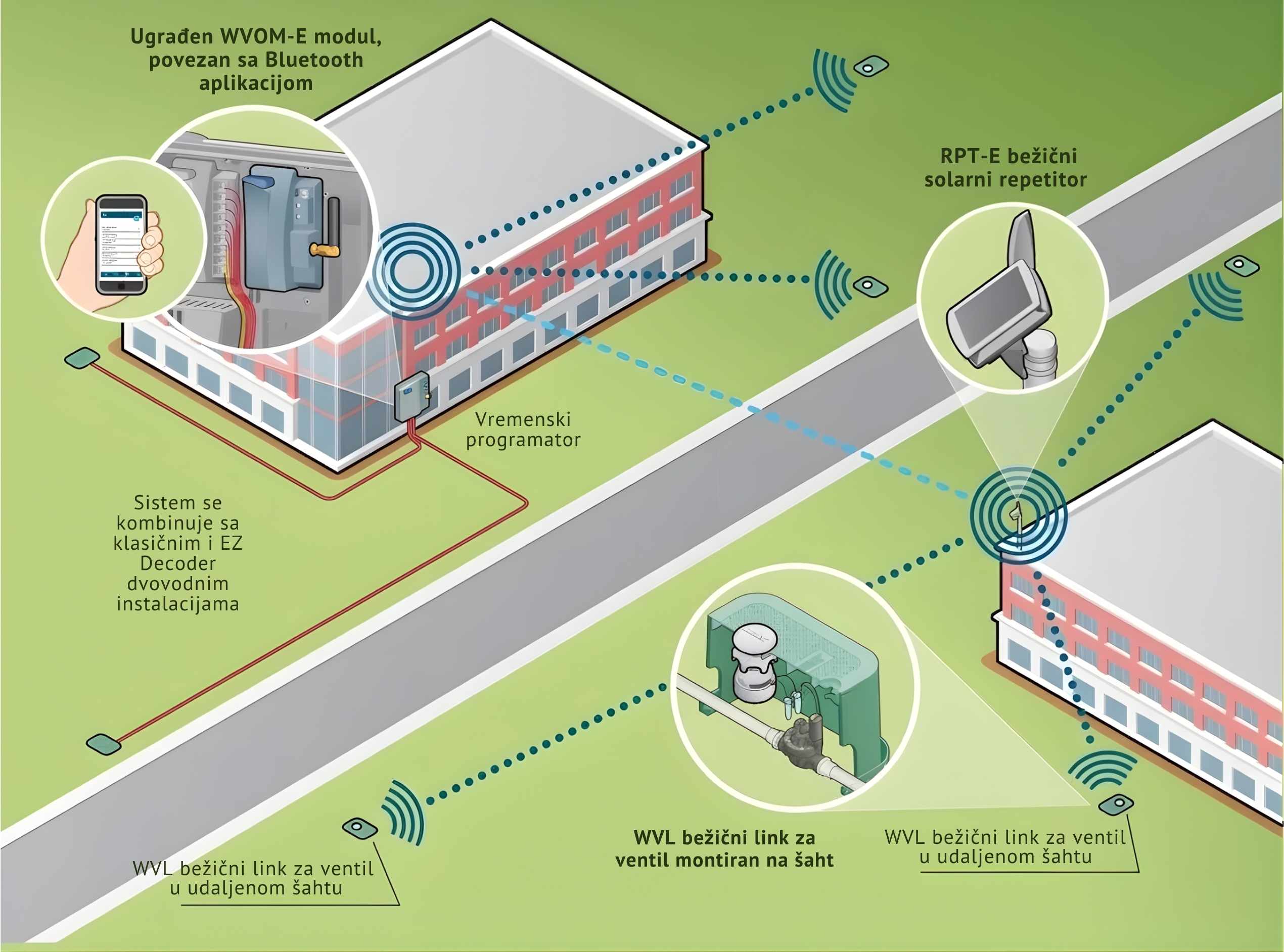

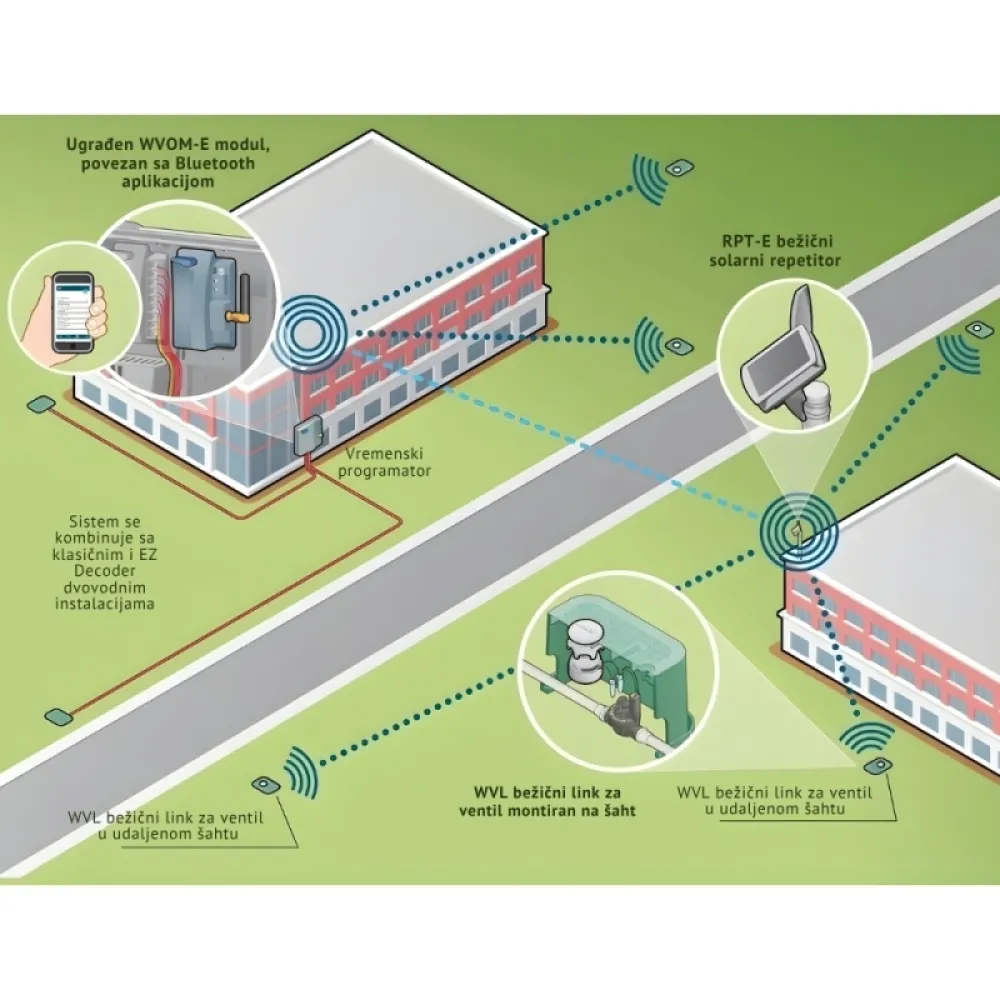

Grafički prikaz instaliranog WVL sistema za bežično upravljanje ventilima

Karakteristike i prednosti sistema

• Bežično povezivanje ventila sa vremenskim programatorom - Programator upravlja elektromagnetnim ventilima radio vezom, bez terenskog bakarnog kabla.
• Bez kopanja i sečenja tvrdih površina - Nema potrebe da se otvaraju betonske staze, asfalt ili druge prepreke radi polaganja kablova.
• Domet do oko 650 m u otvorenom prostoru bez repetitora - Ventili mogu biti stotinama metara udaljeni, a domet se može dodatno proširiti repetitorom.
• Otpornost na tipične probleme kablovskih instalacija - Bežična veza eliminiše rizik od degradacije kabla, prodora vlage, mehaničkih oštećenja i udara groma u terenski kabl.
• Podrška za veliki broj ventila - Sistem može podržati do 54 zone/ventila (plus 1 izlaz za pumpu/glavni ventil), što je maksimum za programatore ICC2 i HCC u kojima je primenljiv.
• Kombinovanje sa žičanim i dvožičnim sistemima - Može da radi paralelno sa klasičnim ICM modulima i EZ Decoder sistemom u istom kontroleru.
• Pogodno za složene i razuđene terene - Idealno rešenje kada ventili moraju da budu „preko puta“ staza, puteva ili na teško dostupnim delovima parcele.
• Kompatibilnost sa ICC2 i HCC kontrolerima - Radi sa naprednim Hunter kontrolerima i u kombinaciji sa Centralus™ i Hydrawise™ platformama.
• Rad isključivo sa DC baterijskim solenoidima na ventilima - Zbog bežične veze između ventila i programatora neophodni su baterijski solenoidi.
• Štedi vreme, smanjuje troškove i radove na terenu – Uklanja potrebu za skupim bakarnim kablom i teškom mehanizacijom za kopanje.
