- Kompresiona T spojnica za PE cevi i fiting sa unutrašnjim navojem u instalacijama pod pritiskom
- Čvrsta konstrukcija od polipropilena i poliacetala, uz jak stezni prsten i otpornosti na izvlačenje
- Zaptivanje se ostvaruje pomoću kvalitetnog EPDM O-prstena sa silikonskim premazom
- Za spojnice 16–75 mm maksimalni radni pritisak je do 16 bar, a za 90–110 mm je do 12,5 bara
- Navoj prema ISO 7-1 standardu - prilikom postavljanja koristiti teflon traku
- Pouzdan rad, dug radni vek, uz brzo sklapanje i ponovno rastavljanje pri servisu
Veličina priključka:
399,40 RSD
- Opis proizvoda
- Specifikacije
- Dokumenta

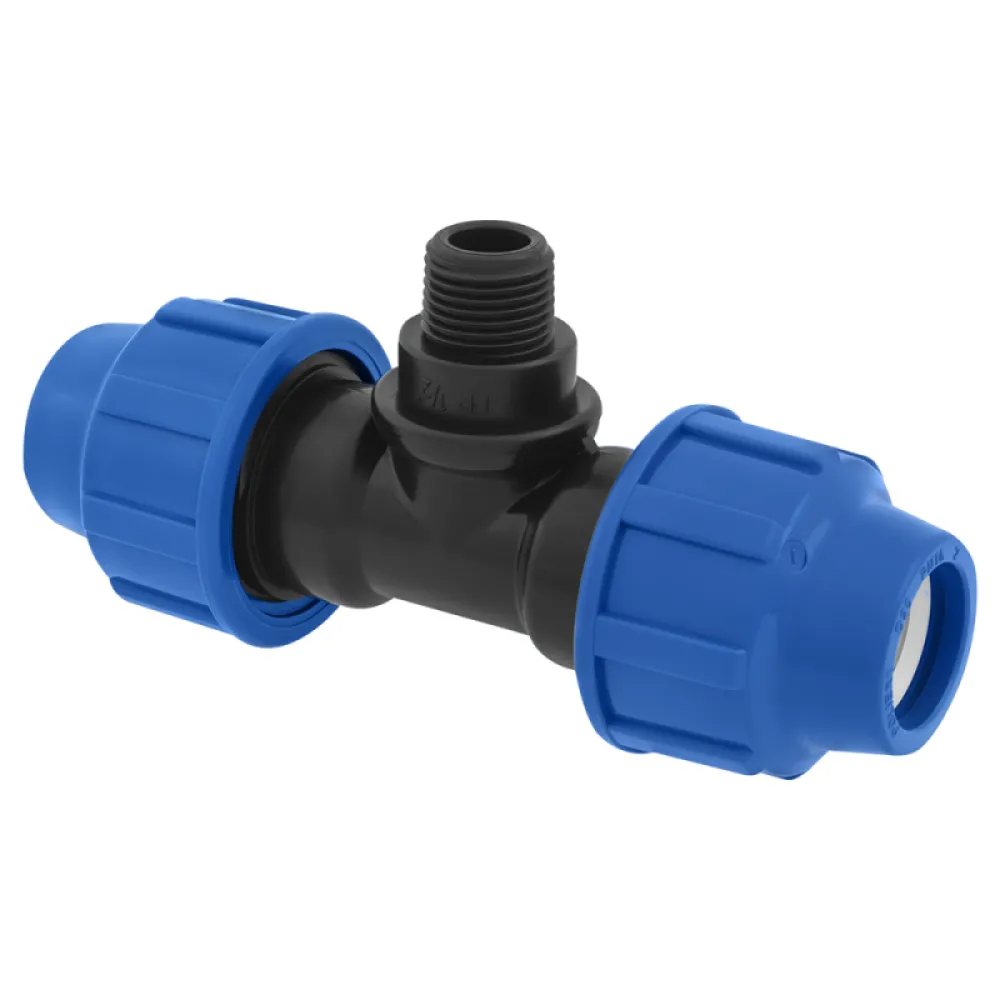

Poliext T spojnica PN 16 bara za PE cevi i fiting, spoljašnji navoj
T spojnica sa spoljašnjim navojem je fiting za grananje PE cevovoda pod pravim uglom (90°) — dva priključka kompresiono nastavljaju glavni vod u istoj veličini, dok treći, srednji izvod ima spoljašnji (muški) navoj za direktno povezivanje komponente sa unutrašnjim navojem. Tipičan primer je priključenje kuglastog ventila, slavine ili manometra na glavni vod, bez potrebe da se linija preseca na dva mesta i spaja preko posebnog, naknadno dodatog adaptera. Spoj sa komponentom koja ima unutrašnji navoj ostvaruje se direktnim uvrtanjem, uz teflon traku radi zaptivanja.
Prednosti
- Omogućava grananje razvoda pod pravim uglom uz zadržavanje kontinuiteta glavne linije na oba kompresiona priključka
- Spoljašnji navoj omogućava direktan prelaz sa PE cevi na navojni fiting — nije potreban poseban adapter
- Matice sa 4 do 6 navoja na oba PE priključka obezbeđuju jaču vezu i veću otpornost na izvlačenje cevi
- Kvalitetan EPDM dihtung sa silikonskim premazom garantuje pouzdano zaptivanje na oba kompresiona kraja
- Kompresioni spoj bez lepljenja i zavarivanja skraćuje vreme montaže na terenu
- Demontažna konstrukcija olakšava održavanje — fiting se po potrebi rastavlja i ponovo sklapa

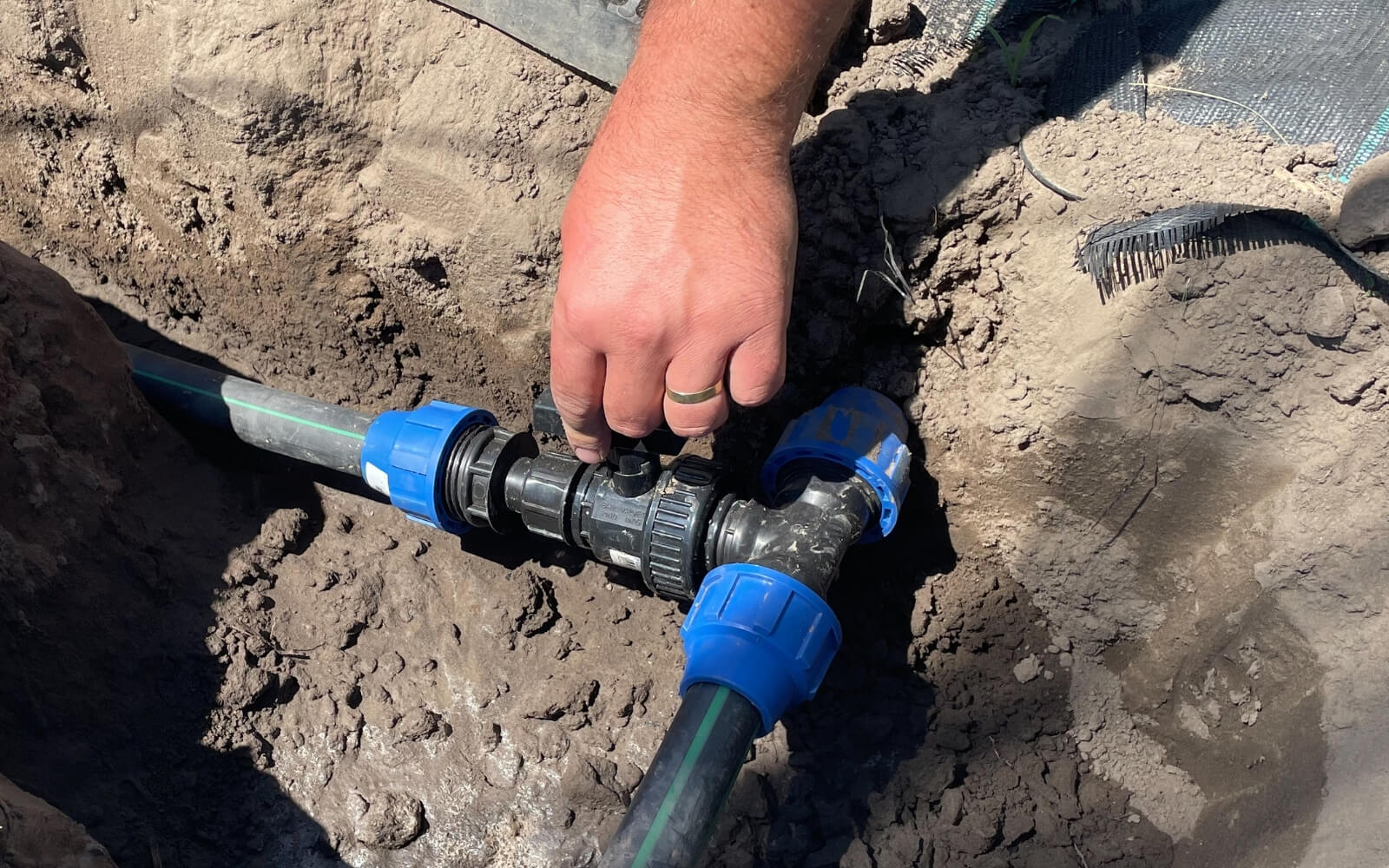

---d2d7cebd36eb6cd45caad2625b8ffbcec4a5d2fa.jpg)
Konstrukcija i materijali
- Telo — crni polipropilen (PP); oblikovano u obliku slova T, sa dva kompresiona priključka za PE cev u istoj osi i trećim, srednjim izvodom pod pravim uglom sa spoljašnjim navojem
- Matice (2 komada, po jedna na svakom PE priključku) — plavi polipropilen (PP), sa 4 do 6 navoja koji obezbeđuju jače prianjanje i bolju otpornost na izvlačenje cevi
- Stezni prstenovi (2 komada) — poliacetal (POM); otvoreni, što im omogućava da se šire prilikom montaže i lakše postave na cev; oštri i jaki zupci obezbeđuju otpornost na pritisak i izvlačenje, čak i u slučaju hidrauličkog udara
- Potisni prstenovi (2 komada) — crni polipropilen (PP); čvrsto stoje u telu fitinga i drže dihtung na mestu čak i kada se matica ponovo sklapa ili rasklapa, a po potrebi se uklanjaju bez alata
- Dihtunzi (2 komada) — EPDM guma sa silikonskim premazom; ciljano predimenzionisani, zaptivanje ostvaruju deformacijom koja popunjava ležište u telu fitinga i stvara tačkasti kontakt sa zaptivnim površinama sposoban da zadrži visok pritisak; pozicionirani tako da se ne uvijaju prilikom uvlačenja cevi, uz uslov da je potisni prsten ostao u originalnom položaju; mogu se izvaditi, očistiti i ponovo upotrebiti, a dostupni su i kao rezervni deo
- Navoj na srednjem izvodu — spoljašnji (muški), prema ISO 7-1; pri montaži se prekriva teflon trakom radi zaptivanja
Radni pritisak T spojnice iznosi do 16 bara za veličine 16–75 mm, odnosno do 12,5 bara za veličine 90–110 mm. Fiting poseduje sertifikate DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA i OIB.
Napomena: sertifikati DVGW, KIWA, WIEN-ZERT, ITC, UBA i OIB važe za veličine do Ø75 mm.
Gde i kako se koristi
T spojnica sa spoljašnjim navojem omogućava da se sa PE cevovoda pod pritiskom napravi ogranak ka komponenti sa unutrašnjim navojem, a da pri tome glavni tok ostane neprekinut i bez potrebe za posebnim, naknadno dodatim adapterom. Koristi se u razvodnim mrežama vode pod pritiskom — u navodnjavanju (poljoprivreda, pejzažno navodnjavanje), kao i u sistemima pijaće vode. Navojni izvod služi za direktno priključenje opreme koja kontroliše ili prati rad sistema: ventila, mernih uređaja za pritisak i elemenata za odzračivanje voda.
Montaža — na šta obratiti pažnju
Montaža na PE cev je kompresiona, bez lepljenja i zavarivanja — matica, stezni prsten, potisni prsten i dihtung se navuku na kraj cevi pre uvlačenja u telo fitinga, tačno onim redosledom u kojem ostaju unutar fitinga tokom rada. Srednji, navojni izvod se povezuje direktno na fiting sa unutrašnjim navojem, uz teflon traku na navoju radi zaptivanja.
Kod veličina od 20 do 40 mm matica se pritiže rukom, bez alata. Kraj cevi mora biti ravno odsečen i očišćen od strugotine pre uvlačenja u telo fitinga. Redosled ugradnje prikazan je na fotografiji.

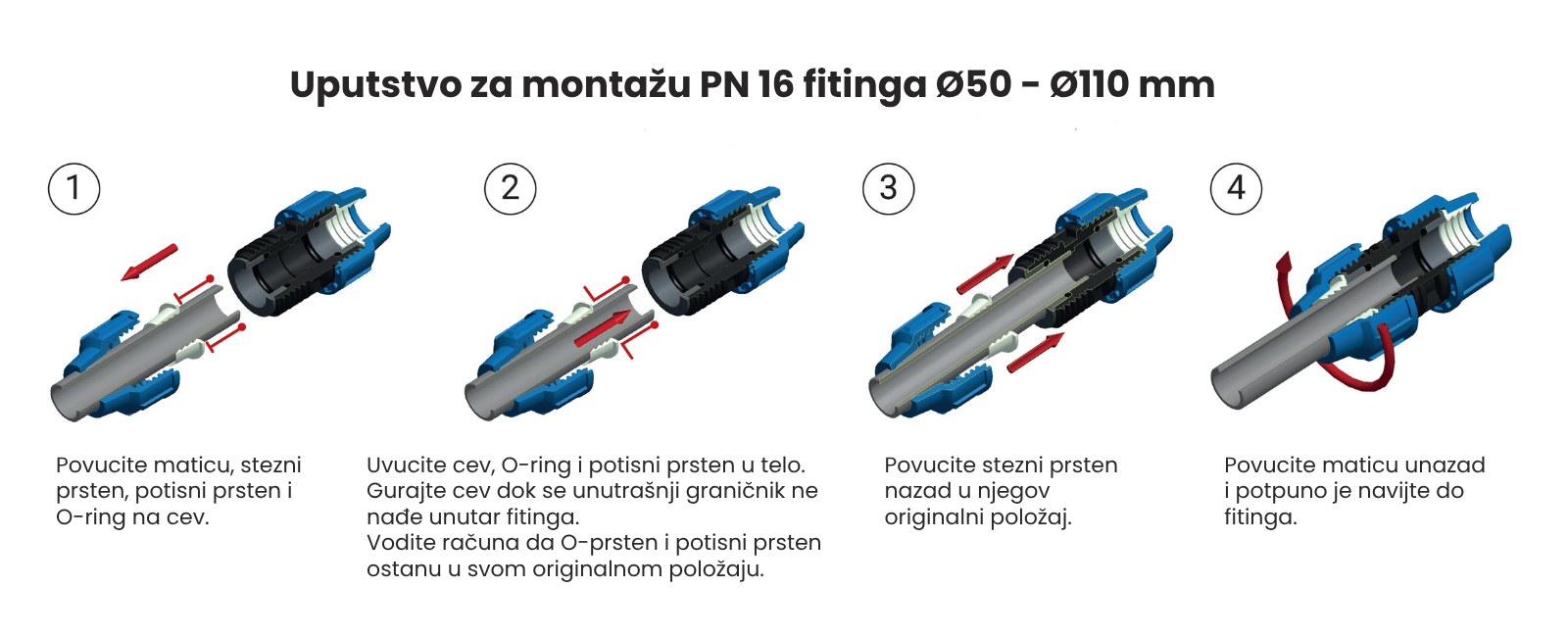

Kod prečnika iznad 50 mm pritezanje matice zahteva alat kako bi se postiglo potpuno naleganje. Postupak sledi isti princip kao kod manjih veličina, uz veću silu pritezanja. Koraci su prikazani na fotografiji.
Za veličine 90 i 110 mm Poliext predviđa i alternativni redosled montaže, koji olakšava rad na terenu. Cev se prvo uvuče u telo fitinga, a matica se zatim prilagođava do pravilnog položaja. Postupak je prikazan na fotografiji.
Standardi i tehnički referentni okviri
- Dizajn — ISO 17885
- Dimenzije — ISO 3126
- Navoji — ISO 7-1
- Označavanje — ISO 17885
- Upravljanje kvalitetom — ISO 9001
- Otpornost na izvlačenje — ISO 3501
- Otpornost na unutrašnji pritisak pri savijanju — ISO 3503, DIN 8076
- Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076
- Otpornost na unutrašnji pritisak (1000 časova) — ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076
- Namena za cevi — Polietilenske (PE) cevi, prema EN 12201
| Parametar | Vrednost |
|---|---|
| Naziv proizvoda | Poliext T spojnica PN 16 bara za PE cevi i fiting, spoljašnji navoj |
| Veličine | 20×1/2″×20 do 110×4″×110 |
| Radni pritisak (16–75mm) | do 16 bar |
| Radni pritisak (90mm, 110mm) | do 12,5 bar |
| Telo | Crni polipropilen (PP) |
| Matica | Plavi polipropilen (PP) |
| Stezni prsten | Poliacetal (POM) |
| Potisni prsten | Crni polipropilen (PP) |
| Dihtung | EPDM guma sa silikonskim premazom |
| Navoj (srednji izvod) | Spoljašnji (muški), ISO 7-1 |
| Broj navoja na matici | 4–6 |
| Kompatibilnost cevi | PE80, PE100 prema EN 12201 |
| Namena | Grananje PE cevovoda pod pravim uglom (90°), sa navojnim priključkom |
| Kvalitet sirovine | Primarna sirovina, sertifikovano za pijaću vodu |
| Sertifikati* | DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA, OIB |
| Dizajn — standard | ISO 17885 |
| Dimenzije — standard | ISO 3126 |
| Navoji — standard | ISO 7-1 |
| Označavanje — standard | ISO 17885 |
| Upravljanje kvalitetom — standard | ISO 9001 |
| Otpornost na izvlačenje — standard | ISO 3501 |
| Otpornost na unutrašnji pritisak pri savijanju — standard | ISO 3503, DIN 8076 |
| Otpornost na unutrašnji pritisak (1 čas) — standard | ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076 |
| Otpornost na unutrašnji pritisak (1000 časova) — standard | ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076 |
*DVGW, KIWA, WIEN-ZERT, ITC, UBA i OIB ne važe za veličine 90mm i 110mm.
