Poliext T razdelnik 1″ sa holenderima - element za sklapanje razdelnika ventila

T razdelnik sa holenderima je navojni fiting od 1″ koji vod deli na dva pravca i služi kao osnovni element razdelnika za elektromagnetne ventile u šahti. Na svakom holenderskom priključku nalazi se holenderska matica sa unutrašnjim navojem. Ona se navrće na spoljašnji navoj ventila ili drugog fitinga i rotira nezavisno od tela razdelnika. Zato se spoj sklapa i rastavlja bez okretanja ventila, cevi ili ostatka sklopa. Holenderski spoj zaptiva ugrađeni NBR O-prsten.

Razdelnik se proizvodi u tri izvedbe, koje se razlikuju po broju holenderskih priključaka:

• 1 holender (V/V/U) - holender na jednom kraju prolaza, spoljašnji navoj na drugom kraju i na bočnom izvodu

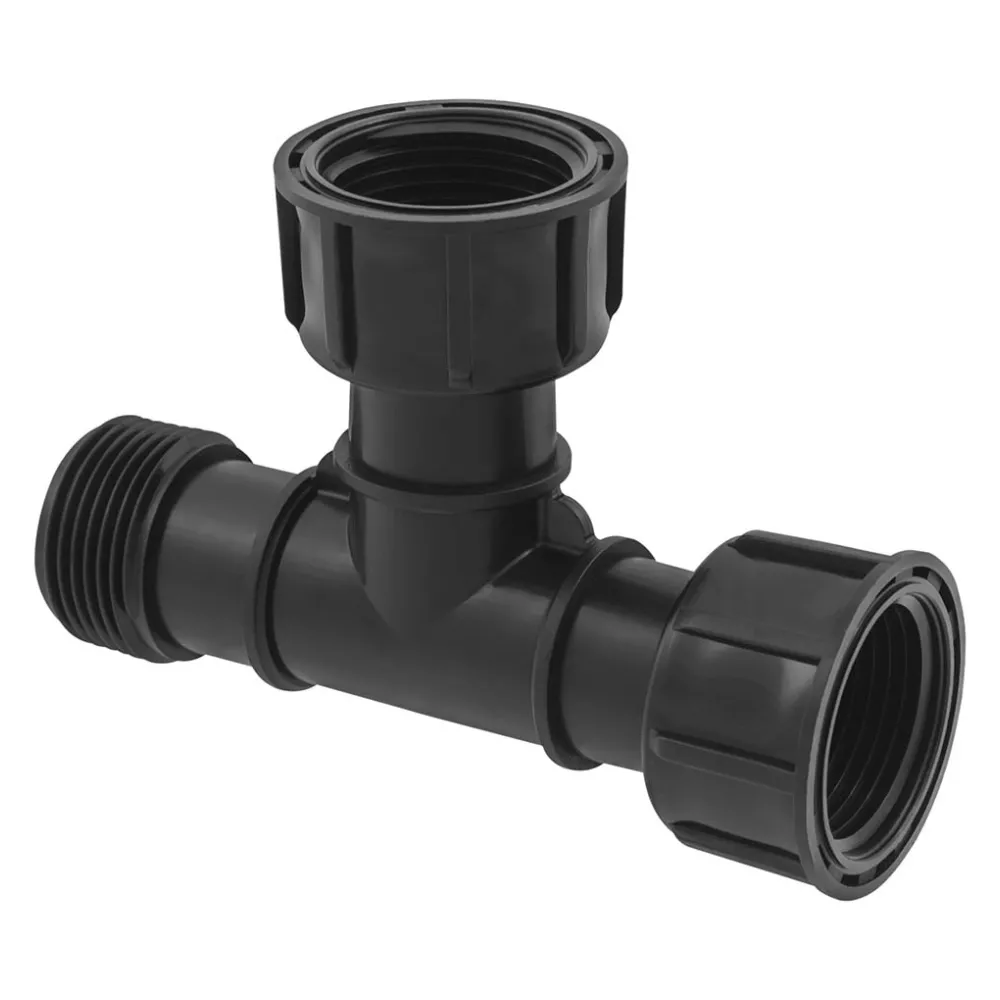

• 2 holendera (V/U/U) - holender na jednom kraju prolaza i na bočnom izvodu, spoljašnji navoj na drugom kraju prolaza
• 3 holendera (U/U/U) - holender na sva tri priključka

Prednosti

• Deli vod na dva pravca i služi kao osnovni element za sklapanje razdelnika ventila po meri
• Holenderska matica rotira nezavisno od tela, pa se ventil ili susedni element odvaja bez okretanja celog sklopa
• NBR O-prsten zaptiva holenderski spoj, pa teflon traka na holenderu nije potrebna
• Tri izvedbe omogućavaju da rastavljiv spoj bude tačno tamo gde je potreban
• Izvedbe sa jednim ili dva holendera mogu da se nadovezuju jedna na drugu, jer spoljašnji navoj jednog elementa ulazi u holender sledećeg
• Zamena ventila ili proširenje sistema bez sečenja i ponovnog spajanja cevi
• Kompaktne dimenzije (dužina prolaza 95 mm) za ugradnju u šahte
• Polipropilensko telo ne korodira, a prema tabeli hemijske otpornosti proizvođača podnosi vodene rastvore nitrata, sulfata, fosfata i uree pri 20 °C

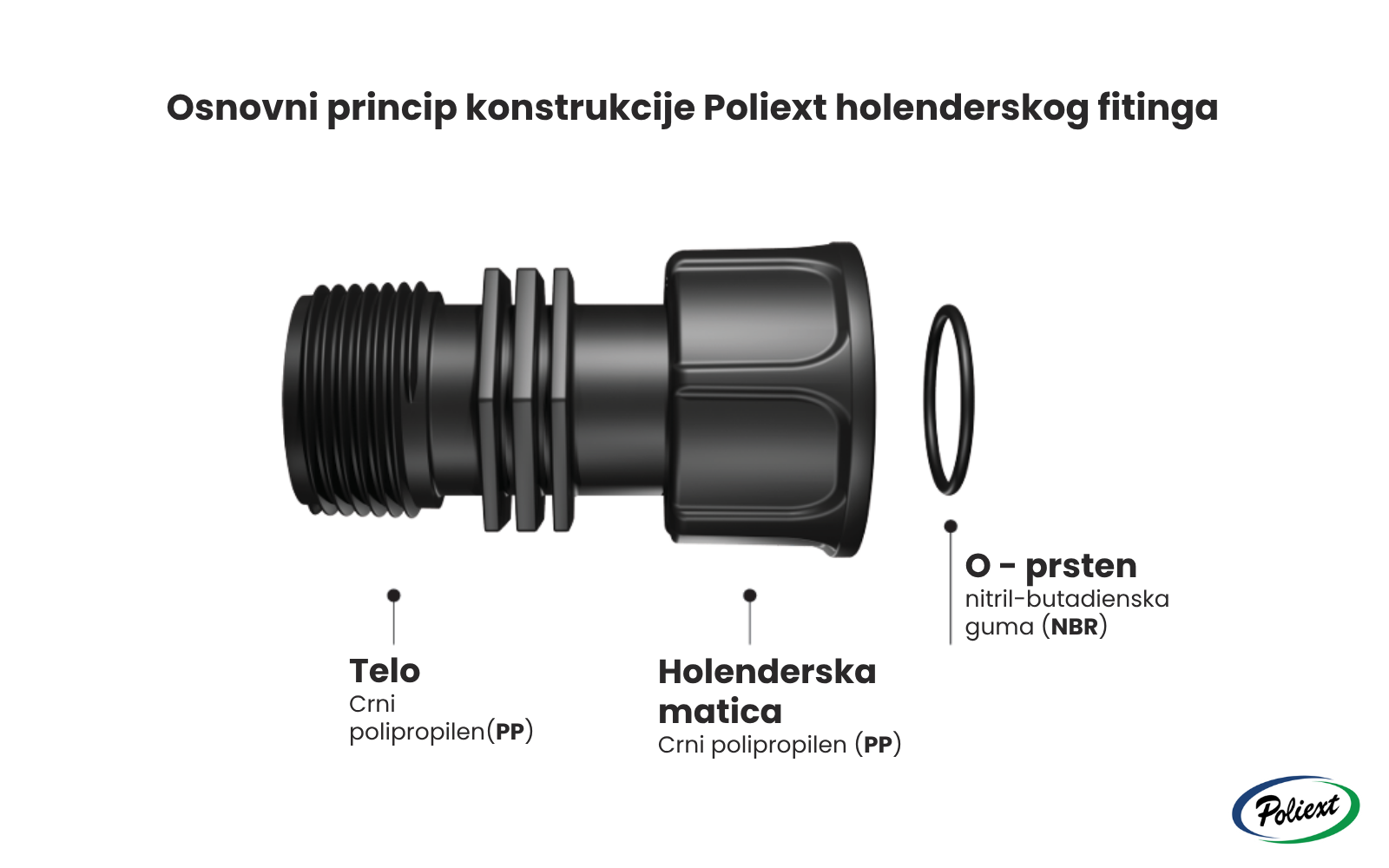

Konstrukcija i materijali

• Telo - crni polipropilen (PP)
• Holenderska matica - crni polipropilen (PP); po jedna na svakom holenderskom priključku, rotira nezavisno od tela fitinga
• O-prsten - NBR guma; po jedan na svakom holenderskom priključku, zaptiva spoj bez teflon trake
• Priključci - 1″ na sva tri kraka, navoj prema ISO 7-1
• Dimenzije - dužina prolaza 95 mm, spoljašnji prečnik holenderske matice 45 mm
• Masa - 53 g (1 holender), 63 g (2 holendera), 74 g (3 holendera)

Nazivni pritisak serije je PN 10, odnosno dozvoljeni trajni radni pritisak od 10 bara pri temperaturi vode od 20 °C. Sa porastom temperature dozvoljeni pritisak opada: pri 30 °C iznosi 8,5 bara, a pri 40 °C 7,3 bara. Holenderski fitinzi su namenjeni isključivo sistemima hladne vode i ne koriste se za vodu topliju od 40 °C.

Gde i kako se koristi

T razdelnik se ugrađuje u šahtu sa ventilima, u sistemima pejzažnog navodnjavanja (parkovi, travnjaci, dvorišta) i poljoprivrednog navodnjavanja. Služi za razdelnik sa dva ventila ili za izdvajanje dodatnog pravca sa glavnog voda. Nadovezivanjem više T razdelnika sa jednim ili dva holendera dobija se razdelnik sa onoliko izlaza koliko sistem ima zona.

Holenderska matica se navrće direktno na spoljašnji navoj 1″ elektromagnetnog ventila. Ventili sa unutrašnjim navojem povezuju se preko nipla. Kod izvedbi sa spoljašnjim navojem, veza sa PE cevovodom ostvaruje se Poliext kompresionom spojnicom sa holenderom, čija se holenderska matica navrće na spoljašnji navoj 1″ razdelnika.

Izvedba sa jednim holenderom je ekonomično rešenje kada je rastavljiv spoj potreban samo na jednoj strani. Izvedba sa tri holendera daje najveću fleksibilnost, jer se svaki krak odvaja nezavisno.

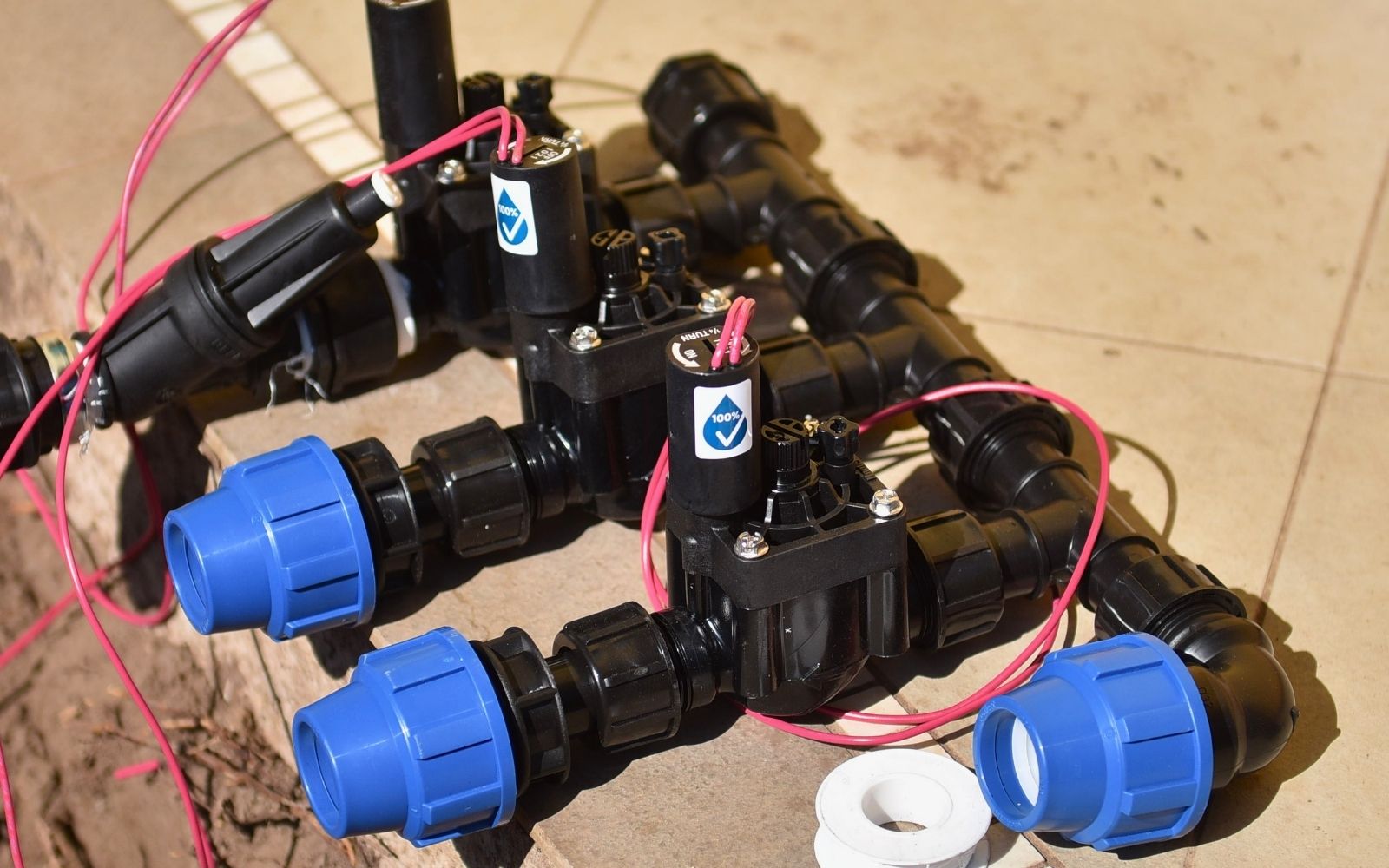

Poliext T razdelnici sa holenderima - sklopljen razdelnik elektromagnetnih ventila pre ugradnje

Montaža – na šta obratiti pažnju

Pre spajanja proverite da li je O-prsten čist i pravilno postavljen u ležište. Delove poravnajte u osu, navrnite holendersku maticu rukom i pritegnite je do kraja. Nedovoljno pritegnuta matica može da propusti vodu na O-prstenu, a pod pritiskom može doći i do razdvajanja spoja. Pri zatezanju ne koristite preteranu silu, jer se tako može oštetiti plastični navoj ili deformisati O-prsten. Na holenderski spoj se ne stavlja teflon traka.

Spoljašnji navoj na telu razdelnika (kod izvedbi sa jednim i dva holendera), kada se uvrće u unutrašnji navoj druge komponente, zaptiva se PTFE (teflon) trakom ili PTFE vlaknom i uvrće se celom korisnom dužinom navoja.

Ako se kroz sistem vodi voda nepoznatog sastava ili rastvori hemikalija, proizvođač preporučuje da se prethodno ispita njihovo dejstvo i na polipropilensko telo i na NBR O-prsten. Pre zime razdelnik treba isprazniti, jer voda koja se zamrzne može da ošteti fitinge i ventile. Holenderski spojevi olakšavaju i sezonsko rasklapanje.

Standardi i tehnički referentni okviri

• Dizajn - ISO 17885
• Dimenzije - EN ISO 3126
• Navoji - ISO 7-1
• Označavanje - ISO 17885
• Otpornost na unutrašnji pritisak (1 čas) - ISO 3458; telo se ispituje pritiskom od 25 bara (2,5 × PN) pri 20 °C, što je ispitni, a ne radni pritisak
• Upravljanje kvalitetom - ISO 9001
