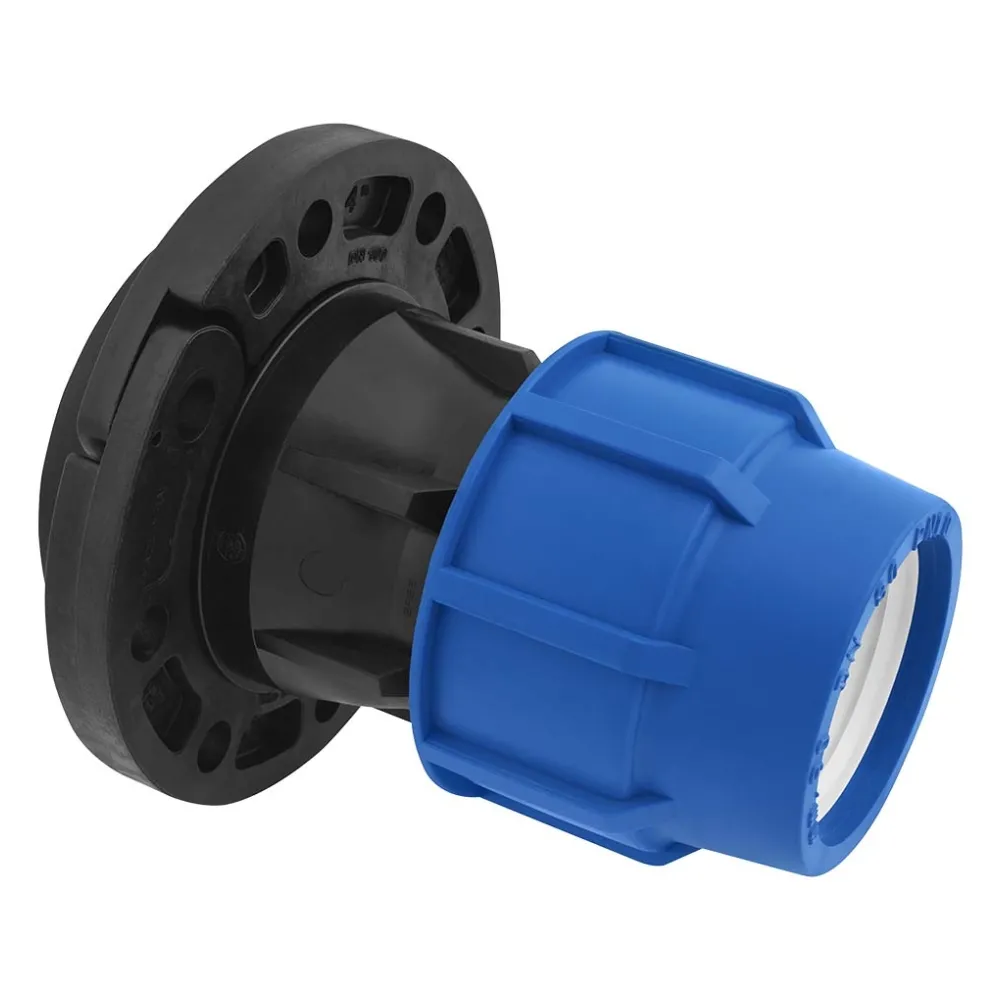

Poliext kompresiona spojnica sa prirubnicom PN 16

Poliext kompresiona spojnica sa prirubnicom je prelazni element koji povezuje fleksibilan PE cevovod sa krutom stranom sistema — metalnom ili PVC cevi. Jedna strana fitinga kompresiono hvata PE cev, dok druga strana formira ravnu prirubničku površinu koja se šrafovima pričvršćuje na prirubnicu druge cevi (postojeću, ili naknadno dodatu ako metalna/PVC cev prvobitno nema prirubnicu).

Prednosti

• Povezuje dva različita materijala (PE i metal/PVC) bez zavarivanja PE strane
• Demontažna konstrukcija — sistem se rastavlja radi servisa bez sečenja cevi
• Kompresioni spoj bez lepljenja skraćuje vreme montaže na terenu
• Izuzetna dugotrajna otpornost na pritisak obezbeđuje stabilan rad sistema
• Kvalitetan EPDM O-prsten sa silikonskim premazom garantuje pouzdano zaptivanje
• Zaptivanje ostaje stabilno i pri zateznom naprezanju ili hidrauličkom udaru
• Jak stezni prsten i matica sa 4 do 6 navoja obezbeđuju visoku otpornost na izvlačenje cevi
• Proizvedeno od primarne sirovine, sertifikovano za upotrebu sa pijaćom vodom
• Proizvedeno prema EU normama i sertifikovano od strane DVGW, KIWA i drugih međunarodnih tela

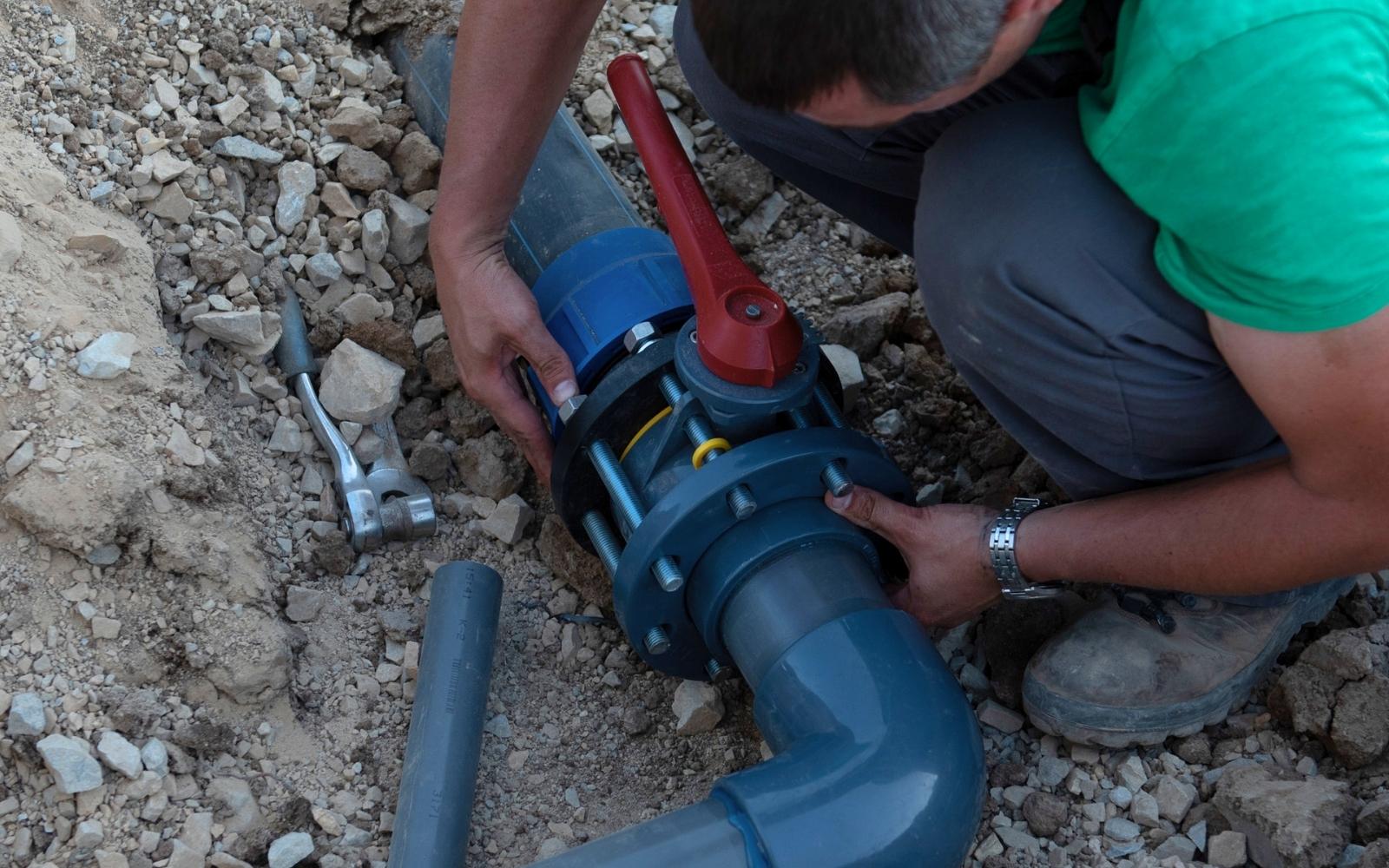

Poliext kompresiona spojnica sa prirubnicom montirana na PVC cev

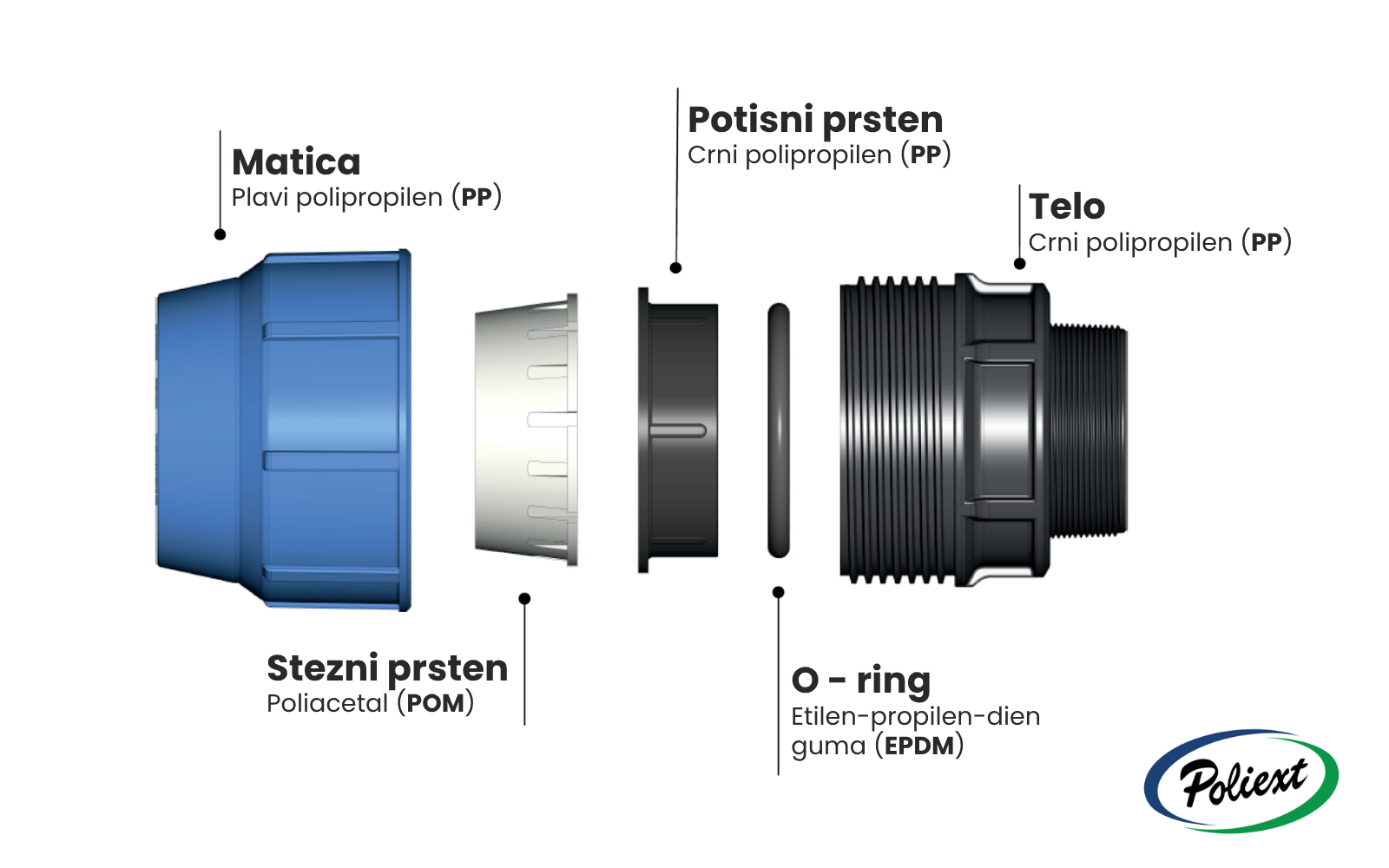

Konstrukcija i materijali

• Telo — crni polipropilen (PP)
• Matica — plavi polipropilen (PP), sa 4 do 6 navoja koji obezbeđuju jače prianjanje i bolju otpornost na izvlačenje
• Stezni prsten — poliacetal (POM); otvoren, što mu omogućava da se širi prilikom montaže i lakše postavi na cev; oštri i jaki zupci obezbeđuju otpornost na pritisak i izvlačenje, čak i u slučaju hidrauličkog udara
• Potisni prsten — crni polipropilen (PP); čvrsto stoji u telu fitinga i drži O-prsten na mestu čak i kada se navrtka ponovo sklapa ili rasklapa, a po potrebi se uklanja bez alata
• Dihtung (O-ring) — EPDM guma sa silikonskim premazom; ciljano predimenzionisan, zaptivanje ostvaruje deformacijom koja popunjava ležište u telu fitinga i stvara tačkasti kontakt sa zaptivnim površinama sposoban da zadrži visok pritisak; pozicioniran tako da se ne uvija prilikom uvlačenja cevi, uz uslov da je potisni prsten ostao u originalnom položaju; može se izvaditi, očistiti i ponovo upotrebiti, a dostupan je i kao rezervni deo

Radni pritisak iznosi do 16 bar za veličine do 75mm, odnosno do 12,5 bar za veličine 90mm i 110mm. Fiting poseduje sertifikate DVGW, KIWA, WIEN-ZERT, ITC, ACS, EMI, Institut Mihajlo Pupin, UBA i OIB.

Napomena: sertifikati DVGW, KIWA, WIEN-ZERT, ITC, UBA i OIB važe za veličine do Ø75mm.

Gde i kako se koristi

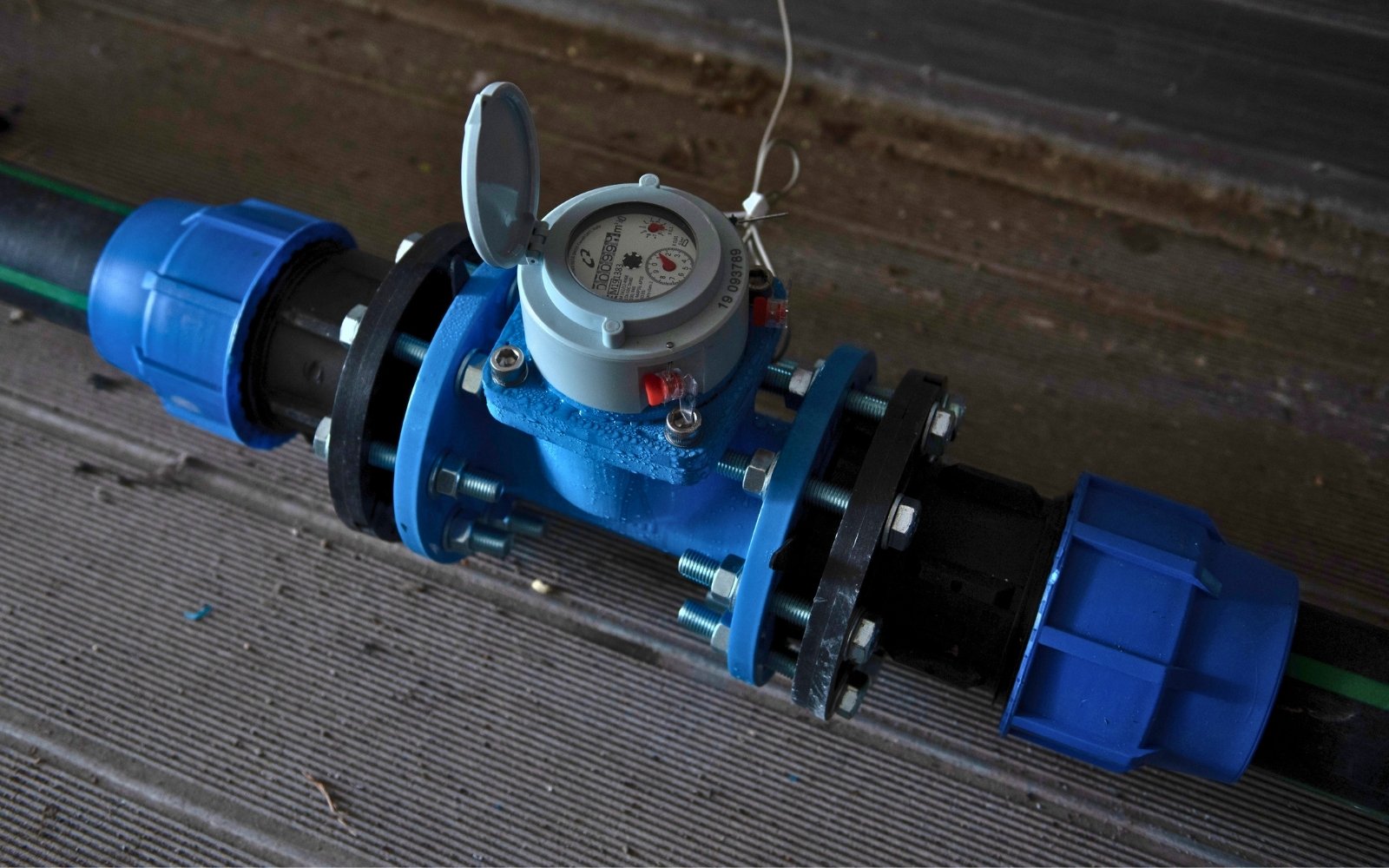

Fiting se koristi na mestima gde PE cevovod treba da pređe na krutu deonicu sistema — metalnu ili PVC cev. Tipičan primer je prelazak sa fleksibilne PE cevi, položene na terenu, na fiksno montiranu krutu instalaciju, gde je zbog buduće potrebe za servisom ili zamenom neophodan demontažni, a ne trajno zavaren spoj.

Montaža — na šta obratiti pažnju

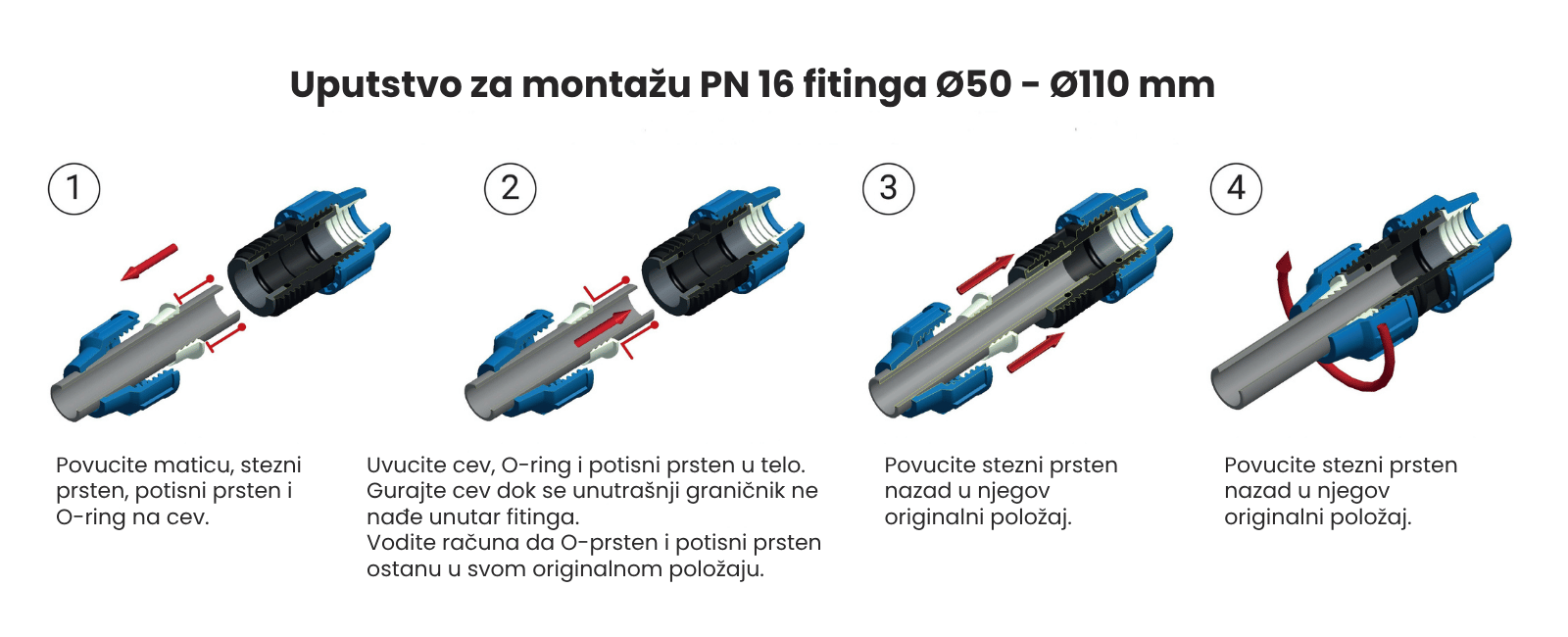

Ispravan redosled montaže direktno utiče na pouzdanost spoja — svaki element (matica, stezni prsten, potisni prsten, O-ring) mora biti postavljen na cev pre uvlačenja u telo fitinga, i to tačno onim rasporedom u kojem će ostati unutar fitinga tokom rada.

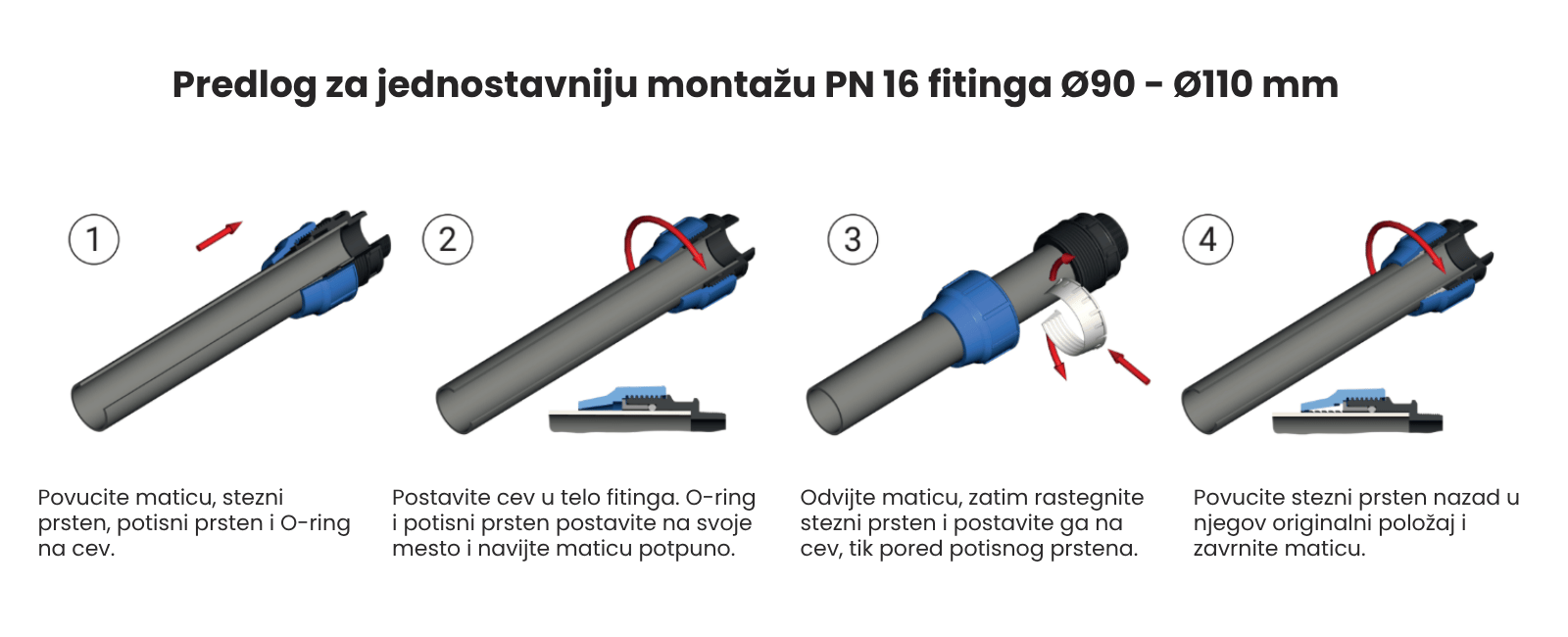

Za veličine 90mm i 110mm preporučuje se alternativni redosled montaže: cev se prvo uvuče direktno u telo fitinga i matica se u potpunosti navrne, a tek nakon toga se matica malo otpusti kako bi se stezni prsten postavio na cev i vratio u svoj originalni položaj. Ovakav pristup olakšava montažu na terenu bez ugrožavanja kvaliteta i pouzdanosti spoja.

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Označavanje — ISO 17885
• Upravljanje kvalitetom — ISO 9001
• Otpornost na izvlačenje — ISO 3501
• Otpornost na unutrašnji pritisak pri savijanju — ISO 3503, DIN 8076
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076
• Otpornost na unutrašnji pritisak (1000 časova) — ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076
• Namena za cevi — Polietilenske (PE) cevi, prema EN 12201
