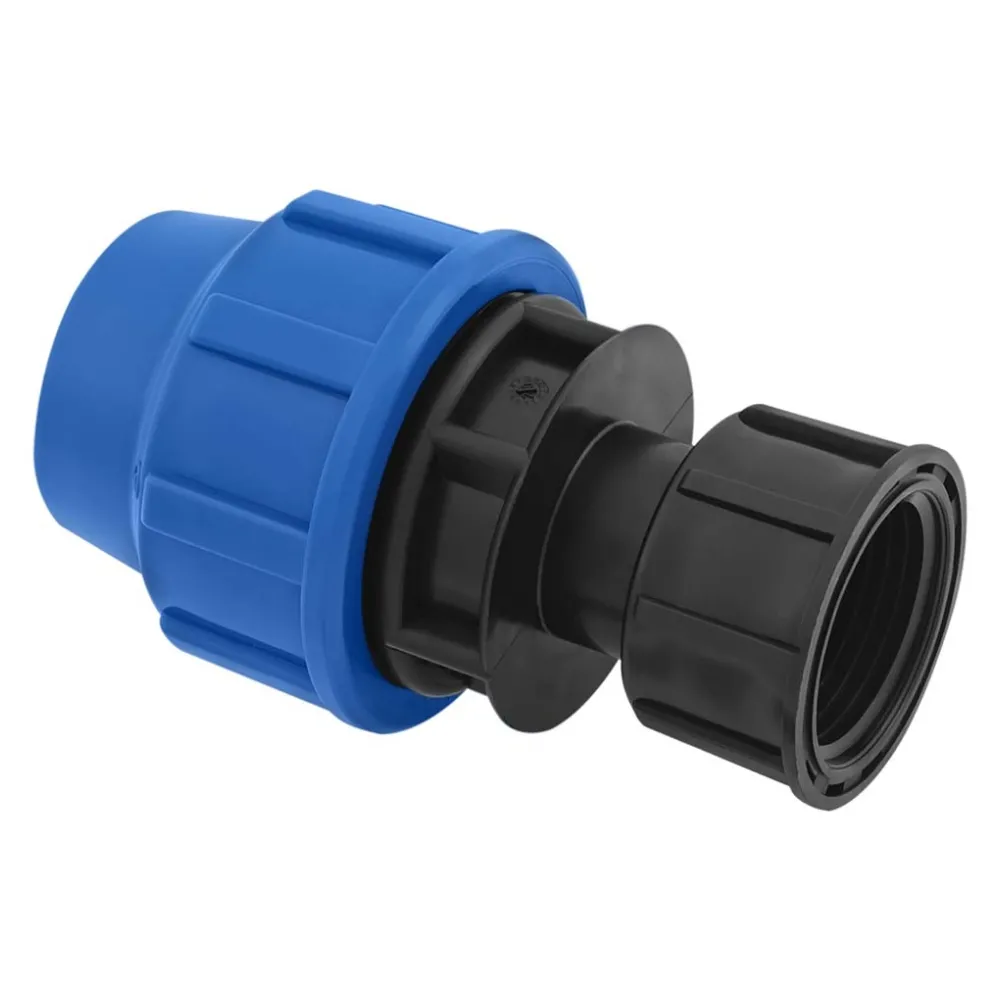

Poliext kompresiona spojnica sa holenderom - unutrašnji navoj

Spojnica sa holenderom je prelazni element koji povezuje PE cevovod sa komponentom koja ima spoljašnji (muški) navoj — tipičan primer je povezivanje cevi sa ventilom u šahti. Jedna strana fitinga kompresiono hvata PE cev, dok druga strana ima holendersku maticu sa unutrašnjim navojem koja se navrće na spoljašnji navoj druge komponente. Holenderska matica rotira nezavisno od tela fitinga, što omogućava sklapanje i rastavljanje veze bez potrebe da se cev okreće — posebno korisno u skučenom prostoru, kao što su šahte sa ventilima.

Prednosti

• Povezuje PE cev sa komponentama koje imaju spoljašnji navoj, bez potrebe za zavarivanjem
• Holenderska matica rotira nezavisno od tela — spajanje i rastavljanje bez okretanja cevi
• Praktično rešenje za rad u skučenom prostoru, gde okretanje cele cevi nije izvodljivo
• Deblji NBR dihtung na holenderskoj strani sprečava curenje, teflon traka nije potrebna
• Kvalitetan EPDM dihtung sa silikonskim premazom garantuje pouzdano zaptivanje na kompresionoj strani
• Kompresioni spoj bez lepljenja skraćuje vreme montaže na terenu
• Jak stezni prsten i matica sa 4 do 6 navoja obezbeđuju visoku otpornost na izvlačenje cevi
• Demontažna konstrukcija olakšava održavanje i servisiranje sistema

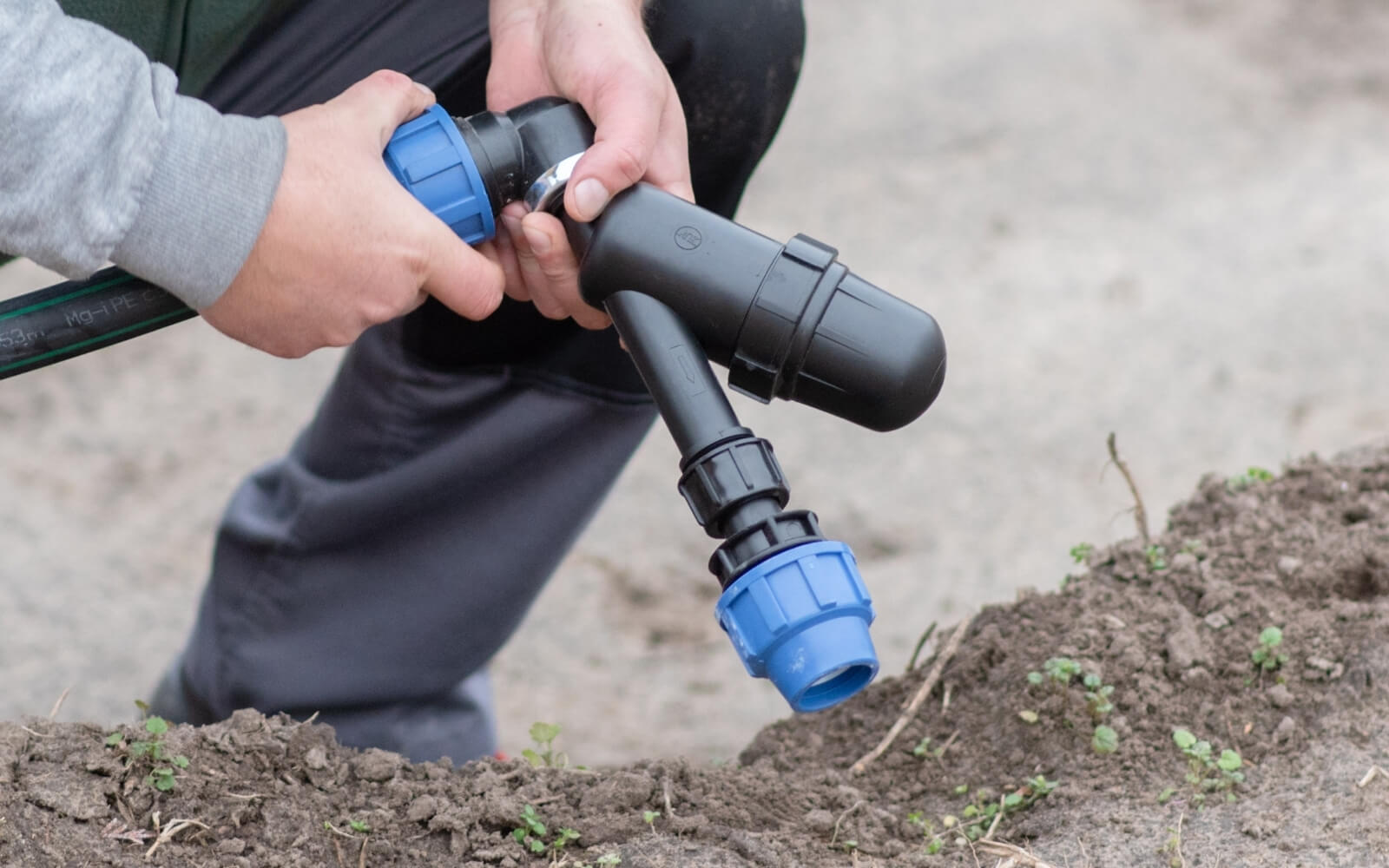

Kompresiona spojnica sa holenderom instalirana na mrežasti filter

Konstrukcija i materijali

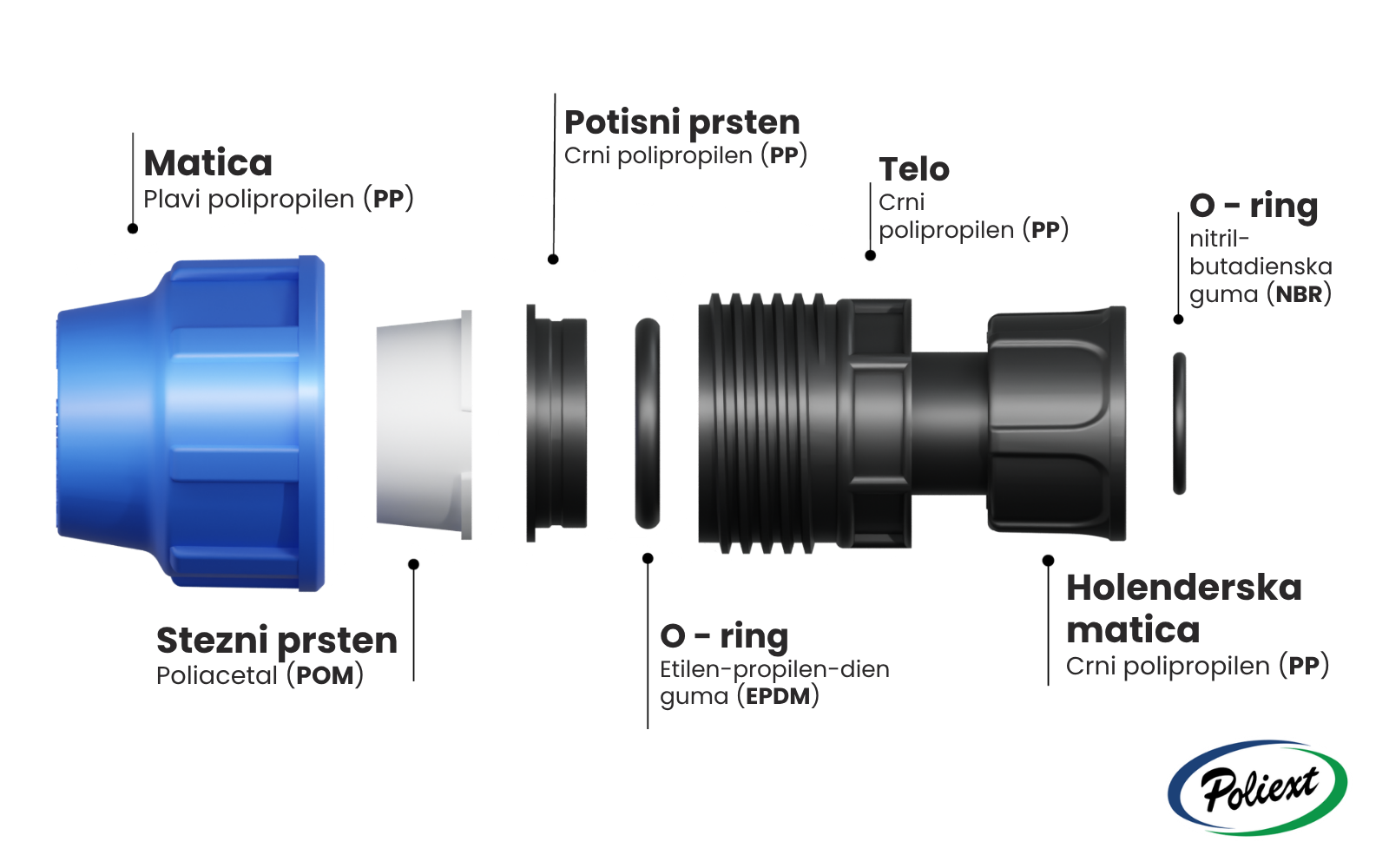

• Telo — crni polipropilen (PP)
• Matica (kompresiona strana) — plavi polipropilen (PP), sa 4 do 6 navoja koji obezbeđuju jače prianjanje i bolju otpornost na izvlačenje
• Stezni prsten — poliacetal (POM); otvoren, što mu omogućava da se širi prilikom montaže i lakše postavi na cev; oštri i jaki zupci obezbeđuju otpornost na pritisak i izvlačenje, čak i u slučaju hidrauličkog udara
• Potisni prsten — crni polipropilen (PP); čvrsto stoji u telu fitinga i drži dihtung na mestu čak i kada se navrtka ponovo sklapa ili rasklapa, a po potrebi se uklanja bez alata
• Holenderska matica — crni polipropilen (PP)
• Dihtung, kompresiona strana — EPDM guma sa silikonskim premazom; ciljano predimenzionisan, zaptivanje ostvaruje deformacijom koja popunjava ležište u telu fitinga i stvara tačkasti kontakt sa zaptivnim površinama sposoban da zadrži visok pritisak; pozicioniran tako da se ne uvija prilikom uvlačenja cevi, uz uslov da je potisni prsten ostao u originalnom položaju; može se izvaditi, očistiti i ponovo upotrebiti, a dostupan je i kao rezervni deo
• Dihtung, holenderska strana — NBR guma, deblje izvedena radi sprečavanja curenja bez potrebe za teflon trakom

Radni pritisak spojnice sa holenderom iznosi do 10 bara. Kod sastavljenog fitinga sa dva različita tipa spoja, ukupan radni pritisak određen je najslabijom tačkom u lancu — u ovom slučaju holenderskim (union) spojem, čiji NBR dihtung ima niži prag pritiska od kompresione strane, pa ceo fiting nasleđuje njegov, niži rejting.

Fiting poseduje sertifikate  ACS, EMI i Institut Mihajlo Pupin.

Gde i kako se koristi

Fiting se koristi na mestima gde PE cevovod treba da se poveže sa komponentom koja ima spoljašnji navoj — tipičan primer je povezivanje sa ventilom u šahti. Tipično se postavlja neposredno iza ventila unutar šahte, gde je prostor ograničen i gde direktna rotacija cevi radi spajanja ili odvajanja nije praktično izvodljiva. Zahvaljujući holenderskoj matici, veza se sklapa i rastavlja bez pomeranja cevi, što je posebno korisno prilikom servisa, sezonskog rasklapanja sistema ili proširenja instalacije dodavanjem novih zona.

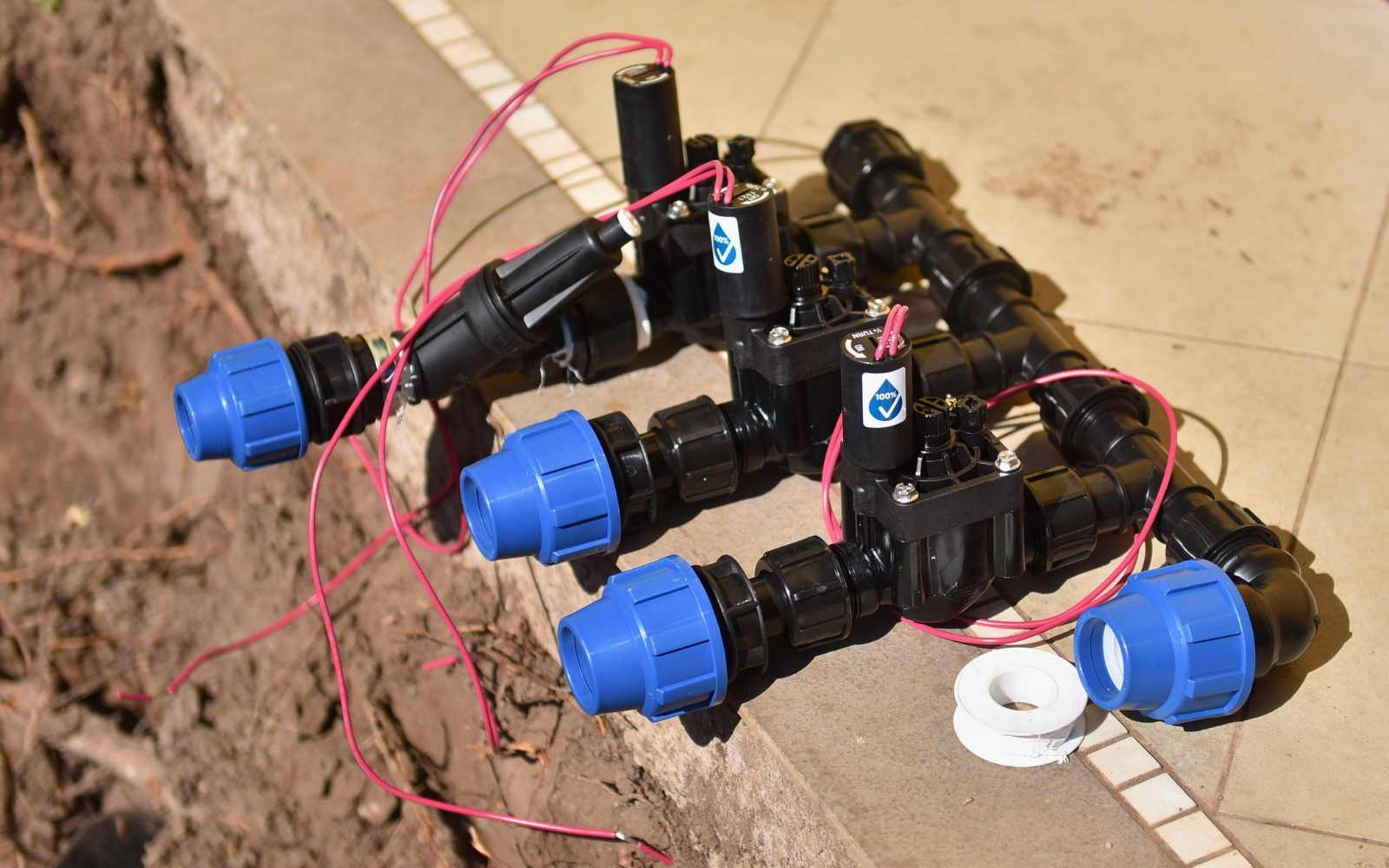

Kompresione spojnice sa holenderom instalirane na elektromagnetne ventile

Montaža — na šta obratiti pažnju

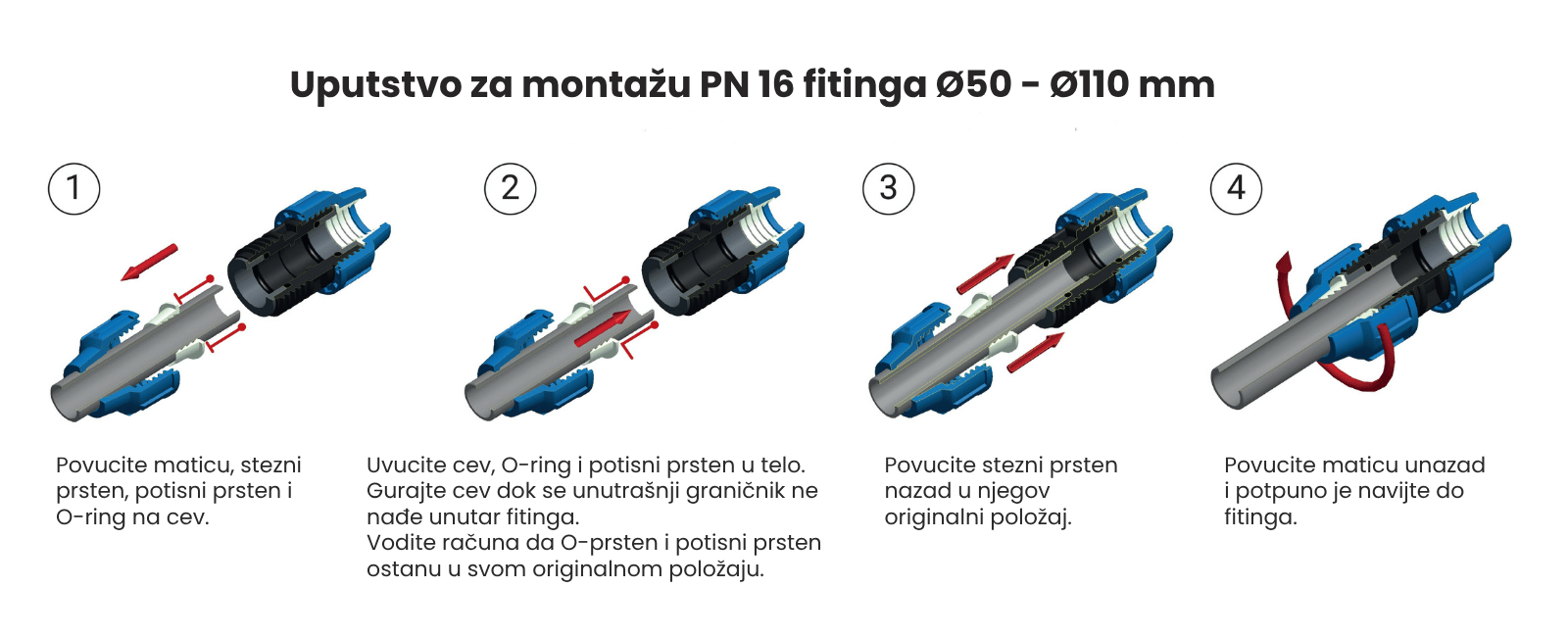

Sledeći redosled odnosi se na kompresionu stranu fitinga (PE cev): ispravan raspored montaže direktno utiče na pouzdanost spoja — svaki element (matica, stezni prsten, potisni prsten, dihtung) mora biti postavljen na cev pre uvlačenja u telo fitinga, i to tačno onim rasporedom u kojem će ostati unutar fitinga tokom rada.
Holenderska strana se montira jednostavno — matica se navrne direktno na spoljašnji navoj druge komponente (npr. ventila), bez potrebe za teflon trakom, jer zaptivanje obezbeđuje ugrađeni NBR dihtung.

Za veličine 90mm i 110mm preporučuje se alternativni redosled montaže: cev se prvo uvuče direktno u telo fitinga i matica se u potpunosti navrne, a tek nakon toga se matica malo otpusti kako bi se stezni prsten postavio na cev i vratio u svoj originalni položaj. Ovakav pristup olakšava montažu na terenu bez ugrožavanja kvaliteta i pouzdanosti spoja.

Standardi i tehnički referentni okviri

• Dizajn — ISO 17885
• Dimenzije — ISO 3126
• Navoji — ISO 7-1
• Označavanje — ISO 17885
• Upravljanje kvalitetom — ISO 9001
• Otpornost na izvlačenje — ISO 3501
• Otpornost na unutrašnji pritisak pri savijanju — ISO 3503, DIN 8076
• Otpornost na unutrašnji pritisak (1 čas) — ISO 3458, ISO 1167-1, ISO 1167-2, DIN 8076
• Otpornost na unutrašnji pritisak (1000 časova) — ISO 13846, ISO 1167-1, ISO 1167-2, DIN 8076
• Namena za cevi — Polietilenske (PE) cevi, prema EN 12201
