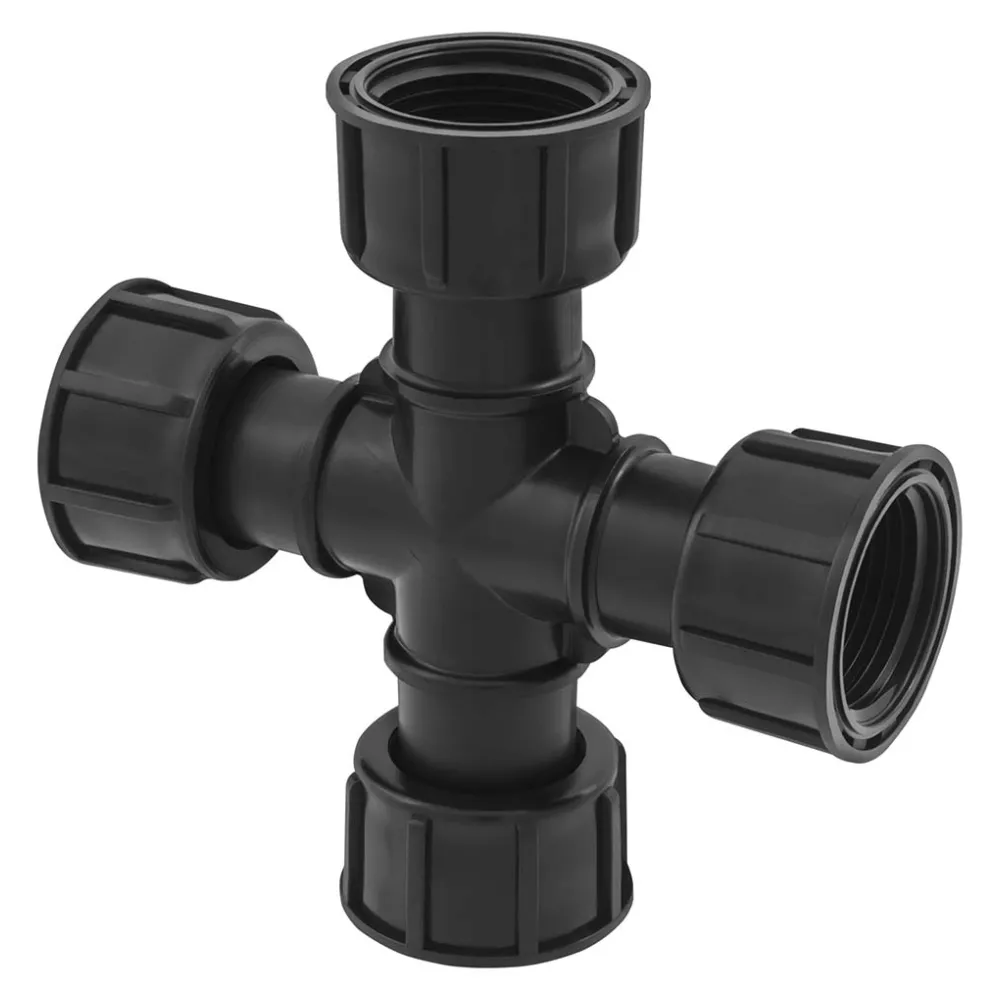

Poliext razdelnik na 4 strane 1″ sa holenderima - krstasti razdelnik

Razdelnik na 4 strane je fiting od 1″ sa četiri priključka postavljena pod pravim uglom, kojim se dovod iz jednog pravca deli na tri. Kod linijskog razdelnika izlazi su poređani duž glavnog voda, a ovde se svi pravci granaju iz jedne tačke. Holenderske matice rotiraju nezavisno od tela, pa se svaki krak odvaja bez okretanja razdelnika. Zaptivanje obezbeđuju ugrađeni NBR O-prstenovi.

Razdelnik se proizvodi u dve izvedbe:

• 3 holendera (V/U/U/U) - tri holenderska priključka i jedan spoljašnji navoj
• 4 holendera (U/U/U/U) - holender na sva četiri kraka

Prednosti

• Deli dovod na tri pravca iz jedne tačke, u gabaritu od 95 × 95 mm
• Holenderska matica rotira nezavisno od tela, pa se svaki krak odvaja bez okretanja celog sklopa
• NBR O-prsten zaptiva holenderski spoj, pa teflon traka na holenderu nije potrebna
• Izvedba sa spoljašnjim navojem na jednom kraku nadovezuje se direktno na holender drugog elementa serije
• Izvedba sa četiri holendera omogućava da se svaki od četiri kraka odvoji nezavisno
• Zamena ventila ili proširenje sistema bez sečenja i ponovnog spajanja cevi
• Polipropilensko telo ne korodira, a prema tabeli hemijske otpornosti proizvođača podnosi vodene rastvore nitrata, sulfata, fosfata i uree pri 20 °C

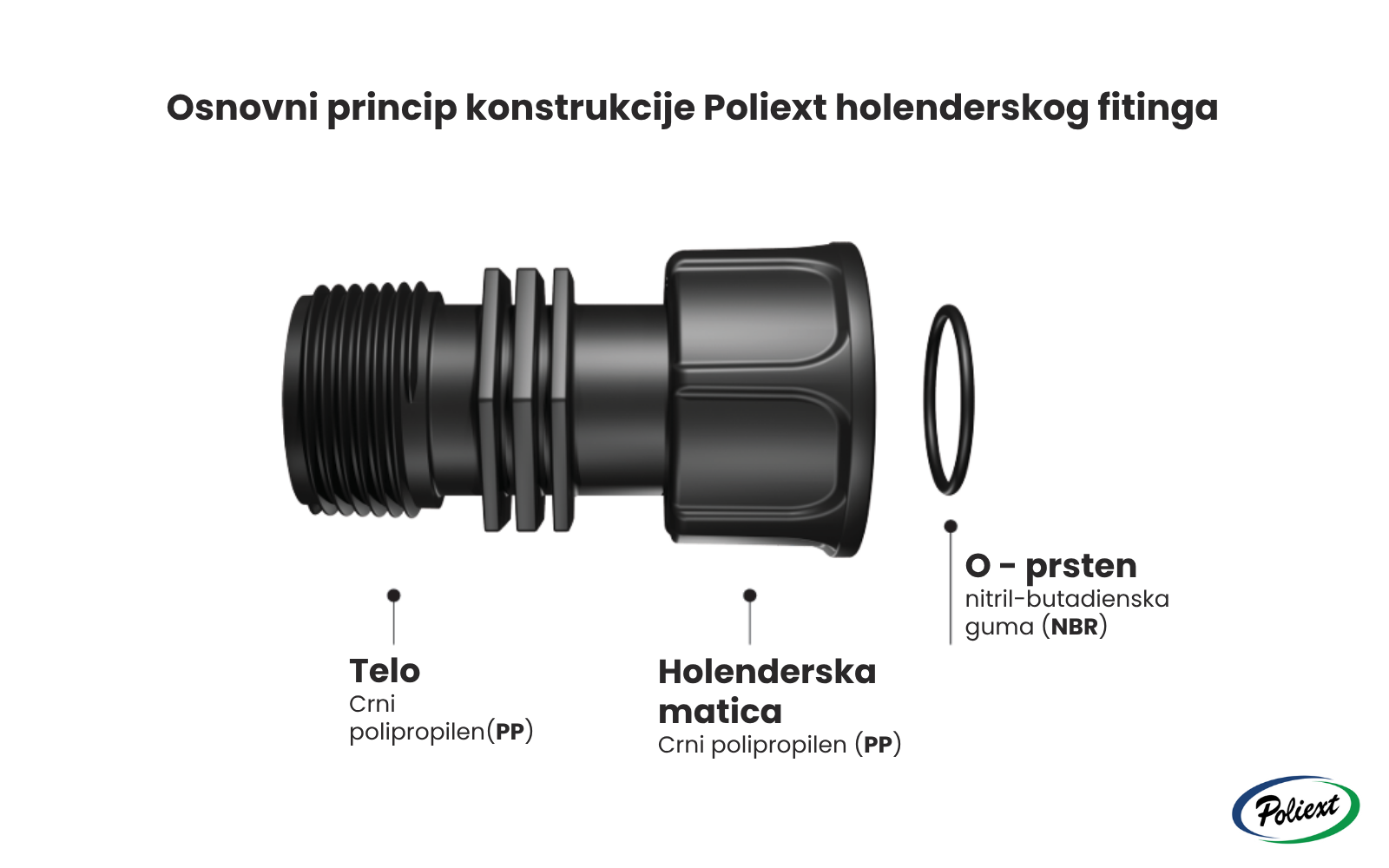

Konstrukcija i materijali

• Telo - crni polipropilen (PP), četvorokrako, krakovi pod pravim uglom
• Holenderske matice - crni polipropilen (PP); po jedna na svakom holenderskom priključku, rotiraju nezavisno od tela
• O-prsten - NBR guma; po jedan na svakom holenderskom priključku
• Priključci - 1″ na sva četiri kraka, navoj prema ISO 7-1
• Dimenzije - 95 × 95 mm, spoljašnji prečnik holenderske matice 45 mm
• Masa - 85 g (3 holendera), 95 g (4 holendera)

Nazivni pritisak serije je PN 10, odnosno dozvoljeni trajni radni pritisak od 10 bara pri temperaturi vode od 20 °C. Sa porastom temperature dozvoljeni pritisak opada: pri 30 °C iznosi 8,5 bara, a pri 40 °C 7,3 bara. Razdelnik je namenjen isključivo sistemima hladne vode i ne koristi se za vodu topliju od 40 °C.

Gde i kako se koristi

Razdelnik na 4 strane se ugrađuje u šahte u kojima vodovi ka zonama polaze u različitim pravcima, u pejzažnom i poljoprivrednom navodnjavanju. Može da služi kao čvor razdelnika: dovod dolazi sa jedne strane, dva ventila se postavljaju bočno, a suprotni krak služi za nastavak razdelnika ili treći ventil.

Holenderska matica se navrće direktno na spoljašnji navoj 1″ elektromagnetnog ventila. Ventili sa unutrašnjim navojem povezuju se preko nipla. Kod izvedbe sa tri holendera, veza sa PE cevovodom ostvaruje se Poliext kompresionom spojnicom sa holenderom, čija se holenderska matica navrće na spoljašnji navoj 1″ razdelnika.

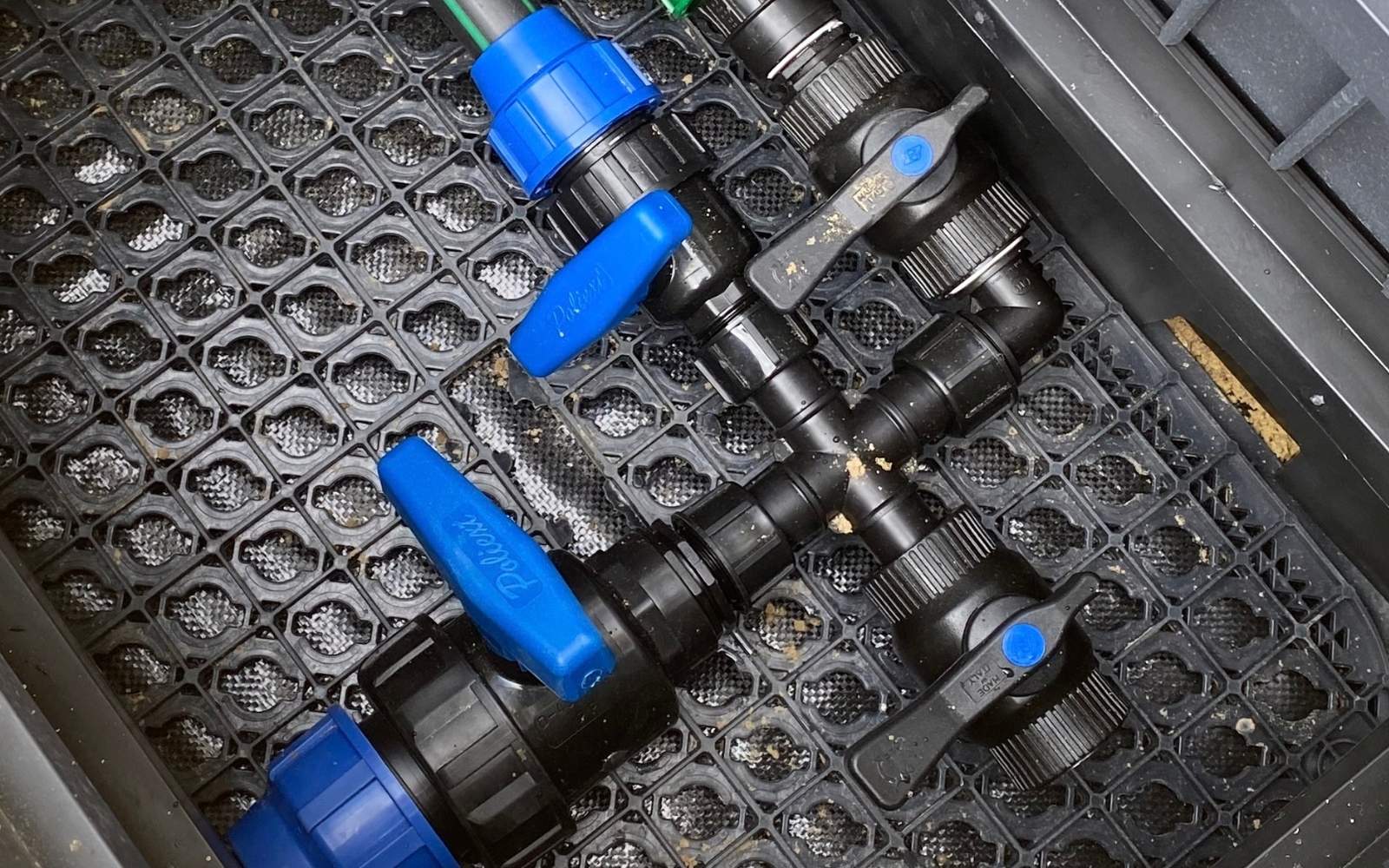

Poliext razdelnik na 4 strane sa holenderima - razvod ka slavinama u šahti

Montaža – na šta obratiti pažnju

Pre spajanja proverite da li je O-prsten čist i pravilno postavljen u ležište. Delove poravnajte u osu, navrnite holendersku maticu rukom i pritegnite je do kraja. Nedovoljno pritegnuta matica može da propusti vodu na O-prstenu, a pod pritiskom može doći i do razdvajanja spoja. Pri zatezanju ne koristite preteranu silu, jer se tako može oštetiti plastični navoj ili deformisati O-prsten. Na holenderske spojeve se ne stavlja teflon traka.

Kod izvedbe sa tri holendera, spoljašnji navoj, kada se uvrće u unutrašnji navoj druge komponente, zaptiva se PTFE (teflon) trakom ili PTFE vlaknom i uvrće se celom korisnom dužinom navoja.

Ako se kroz sistem vodi voda nepoznatog sastava ili rastvori hemikalija, proizvođač preporučuje da se prethodno ispita njihovo dejstvo i na polipropilensko telo i na NBR O-prsten. Pre zime razdelnik treba isprazniti, jer voda koja se zamrzne može da ošteti fitinge i ventile.

Standardi i tehnički referentni okviri

• Dizajn - ISO 17885
• Dimenzije - EN ISO 3126
• Navoji - ISO 7-1
• Označavanje - ISO 17885
• Otpornost na unutrašnji pritisak (1 čas) - ISO 3458; telo se ispituje pritiskom od 25 bara (2,5 × PN) pri 20 °C, što je ispitni, a ne radni pritisak
• Upravljanje kvalitetom - ISO 9001
